GIỚI THIỆU ATOLL AM100 SIGNATURE

ATOLL AM100 Signature là ampli công suất phù hợp với phần lớn hệ thống Hi-Fi và nghe nhìn. Khi phối ghép cùng preampli PR200 Signature, thiết bị mang đến khả năng trình diễn trong trẻo, chi tiết và tái tạo chính xác các lớp không gian trong bản thu.

Nhờ khả năng cấu hình linh hoạt, AM100 Signature có thể hoạt động như một ampli công suất stereo độc lập, sử dụng trong hệ thống bi-amping hoặc chuyển sang chế độ mono bridge thông qua công tắc bên trong thiết bị.

AM100 Signature được trang bị tiêu chuẩn ngõ Trigger 12 V, cho phép tự động bật hoặc tắt đồng thời với preampli tương thích.

ĐẶC ĐIỂM NỔI BẬT

– Mặt trước bằng nhôm phay xước dày 4 mm.

– Công suất 2 × 100 W RMS tại 8 Ω.

– Công suất 2 × 140 W RMS tại 4 Ω.

– Hai biến áp nguồn xuyến công suất 340 VA cho mỗi biến áp.

– Hệ thống khởi động mềm Soft Start.

– Tụ lọc nguồn 4 × 6.800 µF.

– Tổng điện dung 32.247 µF.

– Tầng khuếch đại âm thanh đối xứng sử dụng linh kiện rời.

– Transistor công suất MOSFET.

– Tầng công suất được định thiên theo chế độ Class A/B.

– Cấu hình công suất MOSFET push-pull đơn.

– Bo mạch hai lớp với lớp hoàn thiện nickel/vàng.

– Có thể chuyển sang chế độ mono bridge.

– Trang bị ngõ kích hoạt Trigger 12 V.

HỆ THỐNG CẤP NGUỒN

AM100 Signature sử dụng hai biến áp nguồn xuyến 340 VA, cung cấp tổng công suất nguồn 680 VA. Cấu hình nguồn riêng biệt giúp cải thiện khả năng cấp dòng, duy trì độ ổn định khi ampli vận hành ở mức công suất cao và hỗ trợ kiểm soát loa tốt hơn.

Hệ thống tụ điện có tổng điện dung 32.247 µF, trong đó có bốn tụ lọc nguồn dung lượng 6.800 µF. Nguồn dự trữ lớn giúp thiết bị đáp ứng nhanh trước những thay đổi đột ngột về cường độ âm thanh.

Hệ thống Soft Start giới hạn dòng điện tăng vọt khi bật nguồn, giảm áp lực lên linh kiện và hệ thống điện.

TẦNG KHUẾCH ĐẠI MOSFET CLASS A/B

Tầng khuếch đại của AM100 Signature sử dụng cấu trúc đối xứng với linh kiện rời và transistor công suất MOSFET. Thiết kế này hướng đến khả năng cung cấp dòng điện ổn định, đáp ứng nhanh và duy trì độ méo thấp.

Tầng đầu ra được định thiên theo chế độ Class A/B, kết hợp ưu điểm về độ tuyến tính ở mức tín hiệu thấp với hiệu suất vận hành phù hợp khi công suất đầu ra tăng cao.

Bo mạch hai lớp sử dụng lớp hoàn thiện nickel/vàng giúp tăng độ ổn định của tiếp điểm và duy trì khả năng truyền dẫn tín hiệu lâu dài.

CÔNG SUẤT VÀ KHẢ NĂNG PHỐI GHÉP

Ở chế độ stereo, AM100 Signature cung cấp:

– 2 × 100 W RMS tại trở kháng 8 Ω.

– 2 × 140 W RMS tại trở kháng 4 Ω.

– Công suất xung 180 W mỗi kênh.

Mức công suất này cho phép AM100 Signature phối ghép với nhiều mẫu loa bookshelf và loa cột, kể cả những hệ thống cần dòng điện cao hơn để kiểm soát dải trầm.

Thiết bị có thể kết hợp với preampli ATOLL PR200 Signature hoặc các preampli, streamer kiêm preampli và DAC có chức năng điều chỉnh âm lượng phù hợp.

CÁC CẤU HÌNH SỬ DỤNG

CHẾ ĐỘ STEREO

Một AM100 Signature đảm nhiệm đồng thời hai kênh trái và phải, cung cấp công suất 100 W mỗi kênh tại 8 Ω hoặc 140 W mỗi kênh tại 4 Ω.

CẤU HÌNH BI-AMPING

Ngõ RCA Output cho phép truyền tiếp tín hiệu sang một ampli công suất khác. Người dùng có thể sử dụng hai ampli để cấp công suất riêng cho từng dải loa trong hệ thống hỗ trợ bi-amping.

CHẾ ĐỘ MONO BRIDGE

AM100 Signature có thể được chuyển sang chế độ mono bridge thông qua công tắc nằm bên trong thiết bị. Khi sử dụng hai AM100 Signature ở chế độ này, mỗi ampli sẽ đảm nhiệm một kênh loa.

Việc chuyển đổi chế độ Stereo/Mono phải được thực hiện khi thiết bị đã tắt nguồn và rút dây điện. Do công tắc được bố trí bên trong máy, nên để đại lý hoặc kỹ thuật viên có chuyên môn thực hiện.

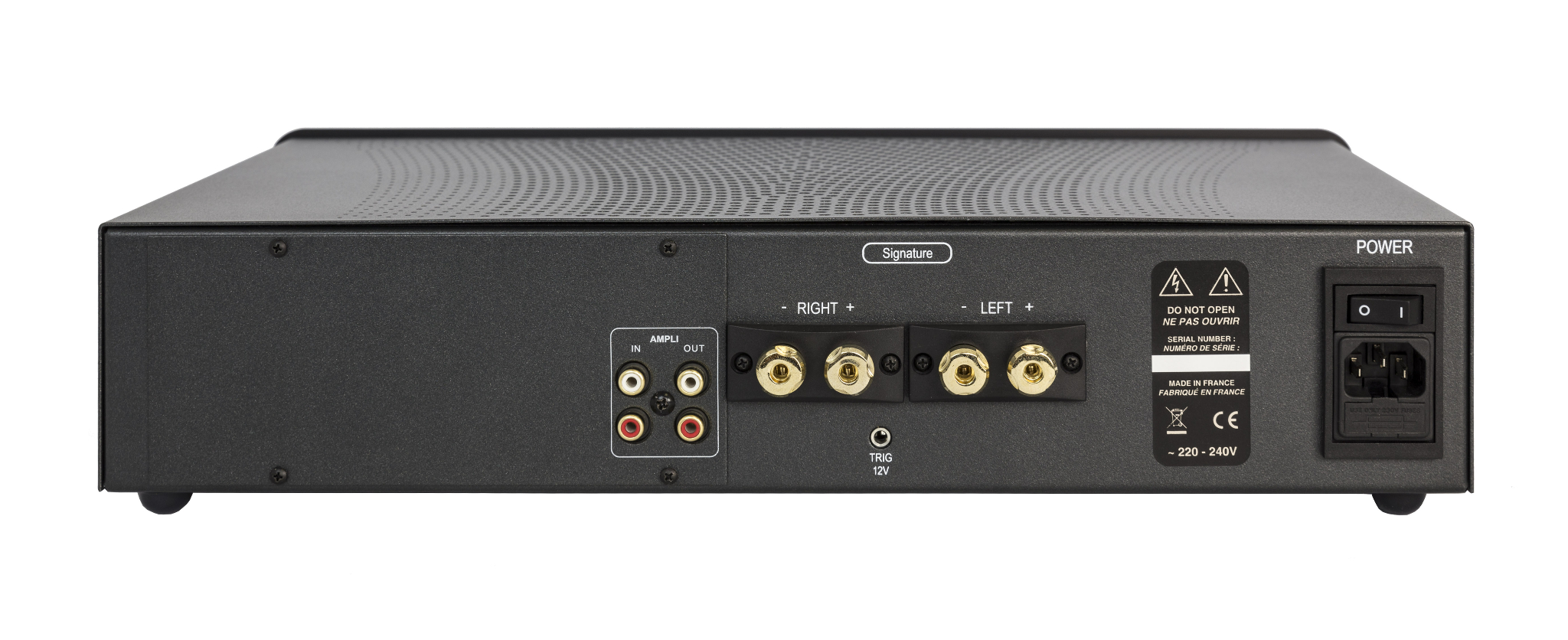

KHẢ NĂNG KẾT NỐI

– 1 ngõ vào analog RCA stereo.

– 1 ngõ ra analog RCA stereo để truyền tín hiệu sang ampli công suất khác.

– 1 ngõ vào Trigger 12 V.

– Cọc đấu loa dạng vặn với tiếp điểm mạ vàng.

CHỨC NĂNG TRIGGER 12 V

Ngõ Trigger 12 V cho phép AM100 Signature bật hoặc tắt đồng thời với preampli hay thiết bị điều khiển có ngõ Trigger tương thích.

Để chức năng Trigger hoạt động, công tắc nguồn chính của ampli phải được đặt ở vị trí OFF. Nếu công tắc nguồn được đặt ở vị trí ON, ampli vẫn hoạt động nhưng chức năng điều khiển bằng Trigger sẽ bị vô hiệu hóa.

Dây Trigger sử dụng đầu jack stereo 3,5 mm đực ở cả hai đầu.

MẠCH BẢO VỆ LOA

AM100 Signature sử dụng hệ thống bật nguồn có độ trễ. Rơ-le ở tầng đầu ra giúp bảo vệ loa trước điện áp bất thường trong quá trình khởi động thiết bị.

THÔNG SỐ KỸ THUẬT

TÙY CHỌN MÀU SẮC

ATOLL AM100 Signature có hai phiên bản hoàn thiện:

– Nhôm phay xước anod màu đen.

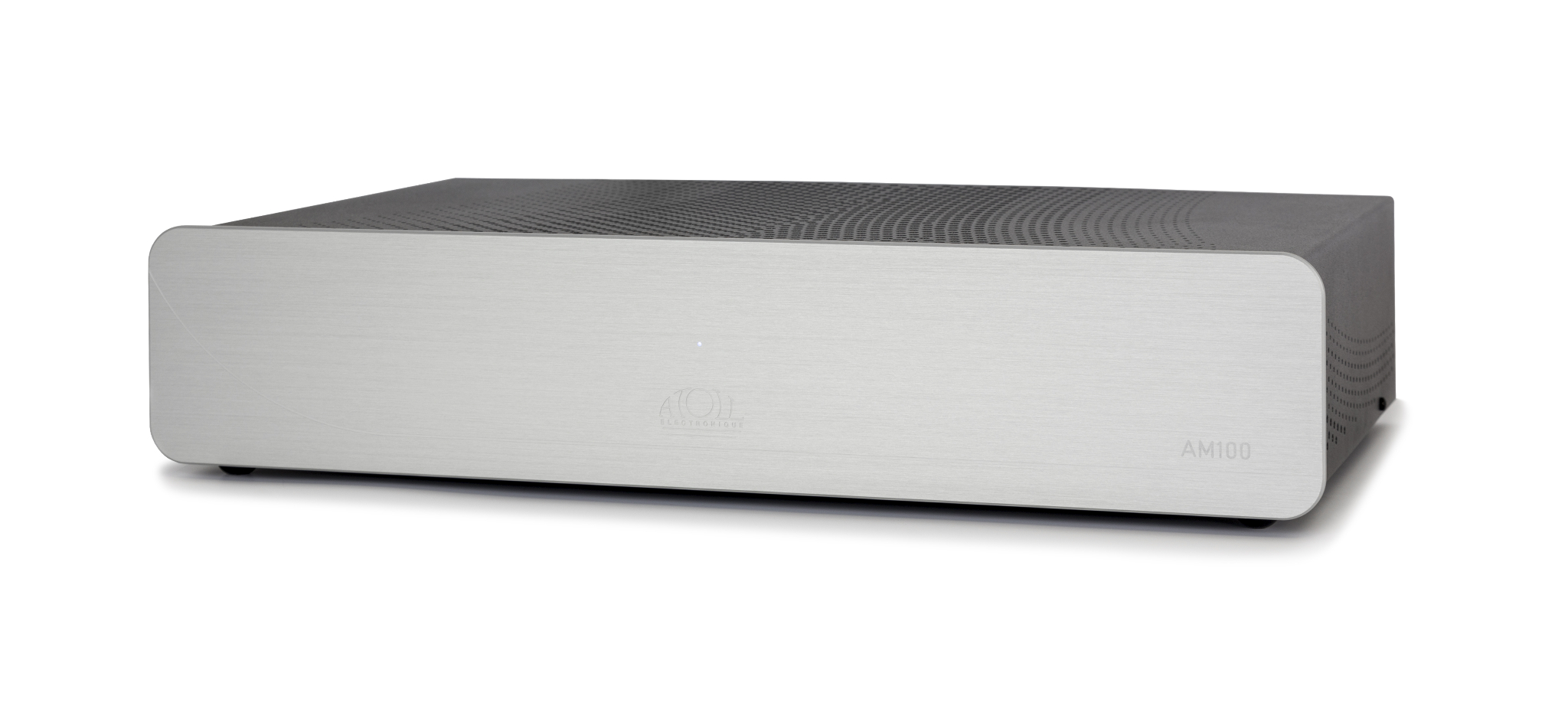

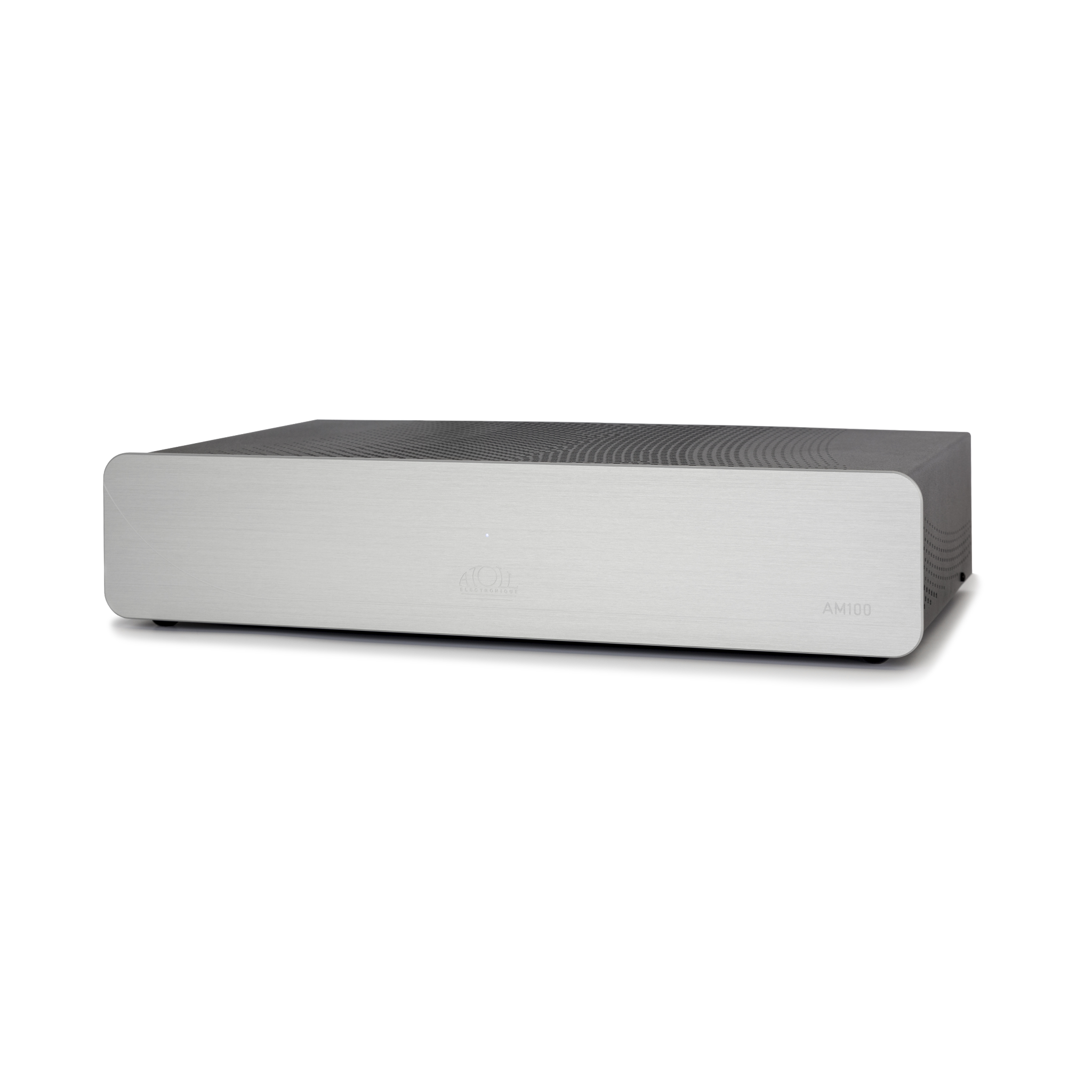

– Nhôm phay xước màu tự nhiên.
