GIỚI THIỆU ATOLL AM300 EVOLUTION

ATOLL AM300 Evolution là ampli công suất được phát triển dành cho những hệ thống Hi-Fi và nghe nhìn đòi hỏi công suất lớn, khả năng kiểm soát loa tốt và độ ổn định cao trong quá trình vận hành.

Thiết bị cung cấp 150 W mỗi kênh tại 8 Ω, tăng lên 280 W mỗi kênh tại 4 Ω và đạt 500 W tại 8 Ω khi chuyển sang chế độ mono bridge. Với kiến trúc dual mono, ngõ RCA và XLR balanced cùng hệ thống bảo vệ nhiệt, AM300 Evolution có thể phối ghép linh hoạt với nhiều dòng loa và preampli cao cấp.

THIẾT KẾ VÀ HOÀN THIỆN

AM300 Evolution sở hữu thiết kế tối giản đặc trưng của ATOLL, đồng thời sử dụng kết cấu chắc chắn nhằm hạn chế rung chấn và bảo vệ hệ thống linh kiện bên trong.

– Mặt trước bằng nhôm dày 8 mm, được phay xước, phun vi hạt, anod hóa và khắc với độ chính xác cao.

– Khung máy bằng thép dày 2 mm.

– Có hai phiên bản hoàn thiện: nhôm màu tự nhiên và anod màu đen.

KIẾN TRÚC DUAL MONO

AM300 Evolution được xây dựng theo kiến trúc dual mono, trong đó hai kênh khuếch đại sử dụng các nhánh cấp nguồn và mạch công suất riêng biệt.

Mỗi kênh được cấp nguồn bởi một biến áp xuyến 440 VA. Cách bố trí này giúp giảm ảnh hưởng qua lại giữa hai kênh, cải thiện độ tách kênh và duy trì khả năng cấp dòng ổn định khi ampli hoạt động ở công suất cao.

Một biến áp 5 VA riêng biệt được dành cho mạch điều khiển, giúp tách phần điều khiển khỏi nguồn điện phục vụ các tầng âm thanh.

HỆ THỐNG NGUỒN CÔNG SUẤT LỚN

Hệ thống nguồn của AM300 Evolution gồm:

– Hai biến áp xuyến 440 VA.

– Một biến áp 5 VA dành riêng cho mạch điều khiển.

– Tổng điện dung 83.600 µF.

Nguồn điện có dung lượng lớn giúp ampli phản ứng nhanh trước những thay đổi mạnh về cường độ âm thanh, đồng thời duy trì khả năng kiểm soát loa trong các đoạn nhạc có dải động rộng.

MẠCH KHUẾCH ĐẠI MOSFET CLASS A/B

AM300 Evolution sử dụng mạch khuếch đại đối xứng với transistor công suất MOSFET, hoạt động theo nguyên lý Class A/B.

MOSFET có khả năng đáp ứng nhanh và cung cấp dòng điện lớn. Nhờ đó, ampli có thể kiểm soát tốt loa cột, loa có độ nhạy thấp hoặc những hệ thống có trở kháng biến thiên phức tạp.

Khả năng tăng công suất từ 150 W tại 8 Ω lên 280 W tại 4 Ω cho thấy AM300 Evolution sở hữu nguồn điện khỏe và khả năng cấp dòng đáng kể.

MẠCH ỔN ĐỊNH DÒNG PHÂN CỰC

AM300 Evolution sử dụng mạch tạo dòng không đổi bằng transistor lưỡng cực và đèn LED để duy trì dòng phân cực ổn định cho tầng khuếch đại.

Thiết kế này giúp ổn định điểm làm việc của transistor, hạn chế ảnh hưởng của nhiệt độ và duy trì hiệu suất âm thanh nhất quán trong quá trình vận hành.

TĂNG ĐỘ ỔN ĐỊNH VỚI TẢI CÓ TÍNH ĐIỆN DUNG

Các tầng âm thanh đã được thiết kế lại để ampli duy trì độ ổn định khi phối ghép với những mẫu loa có tải mang tính dung kháng.

Cải tiến này giúp hạn chế hiện tượng dao động của mạch khuếch đại, đồng thời nâng cao khả năng kiểm soát loa khi hoạt động ở mức công suất lớn.

NGÕ XLR BALANCED VỚI KIẾN TRÚC PURE BALANCED

AM300 Evolution được trang bị một cặp ngõ vào XLR balanced. Tín hiệu từ ngõ XLR được xử lý theo kiến trúc pure balanced nhằm tăng khả năng chống nhiễu và duy trì độ chính xác của tín hiệu.

Người dùng có thể lựa chọn ngõ RCA hoặc XLR balanced bằng công tắc ở mặt sau:

– Chế độ RCA Line: nút chọn ở vị trí nhả.

– Chế độ XLR balanced: nút chọn ở vị trí nhấn.

TỤ GHÉP TÍN HIỆU MKP CHỐNG NHIỄU

AM300 Evolution sử dụng tụ ghép tín hiệu MKP chất lượng cao với cấu trúc chống nhiễu. Các tụ này giúp hạn chế ảnh hưởng của nhiễu điện từ và bảo toàn độ chính xác của tín hiệu âm thanh trong mạch khuếch đại.

BO MẠCH NICKEL/VÀNG

Bo mạch chuyên dụng sử dụng lớp hoàn thiện nickel/vàng, giúp tăng độ ổn định của các điểm tiếp xúc, cải thiện khả năng dẫn điện và nâng cao độ bền khi sử dụng lâu dài.

ĐẦU NỐI RCA CHẤT LƯỢNG CAO

Các đầu nối RCA được bắt trực tiếp vào khung máy thay vì chỉ cố định trên bo mạch. Cách lắp đặt này tăng độ chắc chắn cơ học và giảm lực tác động lên bo mạch khi cắm hoặc rút dây tín hiệu.

CỌC LOA BẰNG ĐỒNG TELLURIUM

AM300 Evolution sử dụng cọc loa bằng đồng tellurium, vật liệu có độ dẫn điện tốt và độ bền cơ học cao.

Cọc loa dạng vặn hỗ trợ đầu banana, càng cua hoặc dây loa được xử lý đầu nối phù hợp, giúp duy trì tiếp xúc điện ổn định.

HỆ THỐNG BẢO VỆ NHIỆT

Hệ thống bảo vệ nhiệt giúp theo dõi nhiệt độ vận hành và hạn chế nguy cơ quá nhiệt khi ampli hoạt động ở công suất cao hoặc phối ghép với những mẫu loa khó kéo.

Khi lắp đặt, cần dành đủ khoảng trống xung quanh thiết bị để bảo đảm khả năng lưu thông không khí.

CÔNG SUẤT ĐẦU RA

Ở chế độ stereo, AM300 Evolution cung cấp:

– 2 × 150 W RMS tại 8 Ω.

– 2 × 280 W RMS tại 4 Ω.

Ở chế độ mono bridge:

– 1 × 500 W RMS tại 8 Ω.

Mức công suất này phù hợp với loa bookshelf cao cấp, loa cột lớn, loa có độ nhạy thấp và những hệ thống cần khả năng kiểm soát dải trầm mạnh.

CÁC CẤU HÌNH SỬ DỤNG

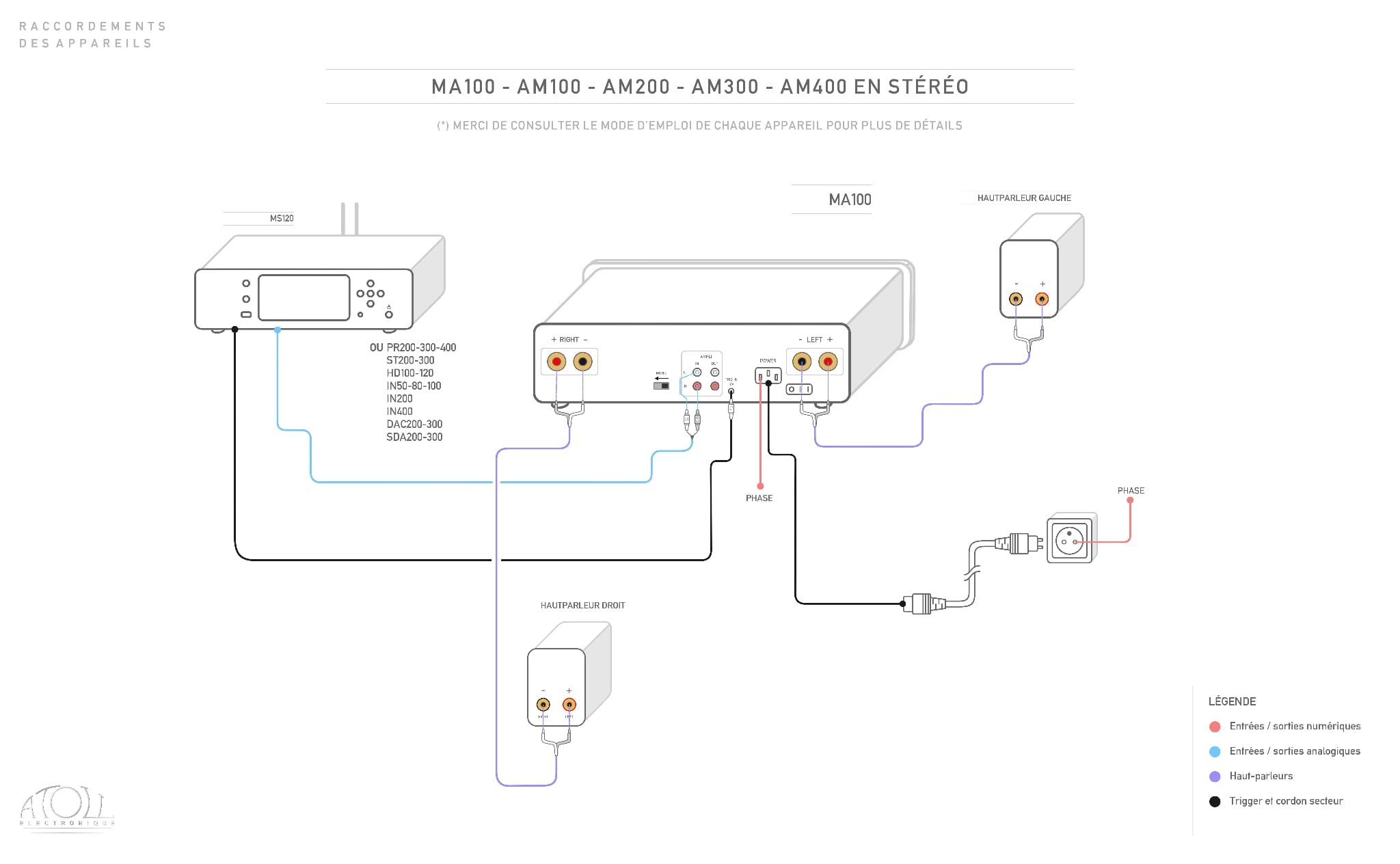

CHẾ ĐỘ STEREO

Một AM300 Evolution đảm nhiệm đồng thời hai kênh trái và phải, cung cấp 150 W mỗi kênh tại 8 Ω hoặc 280 W mỗi kênh tại 4 Ω.

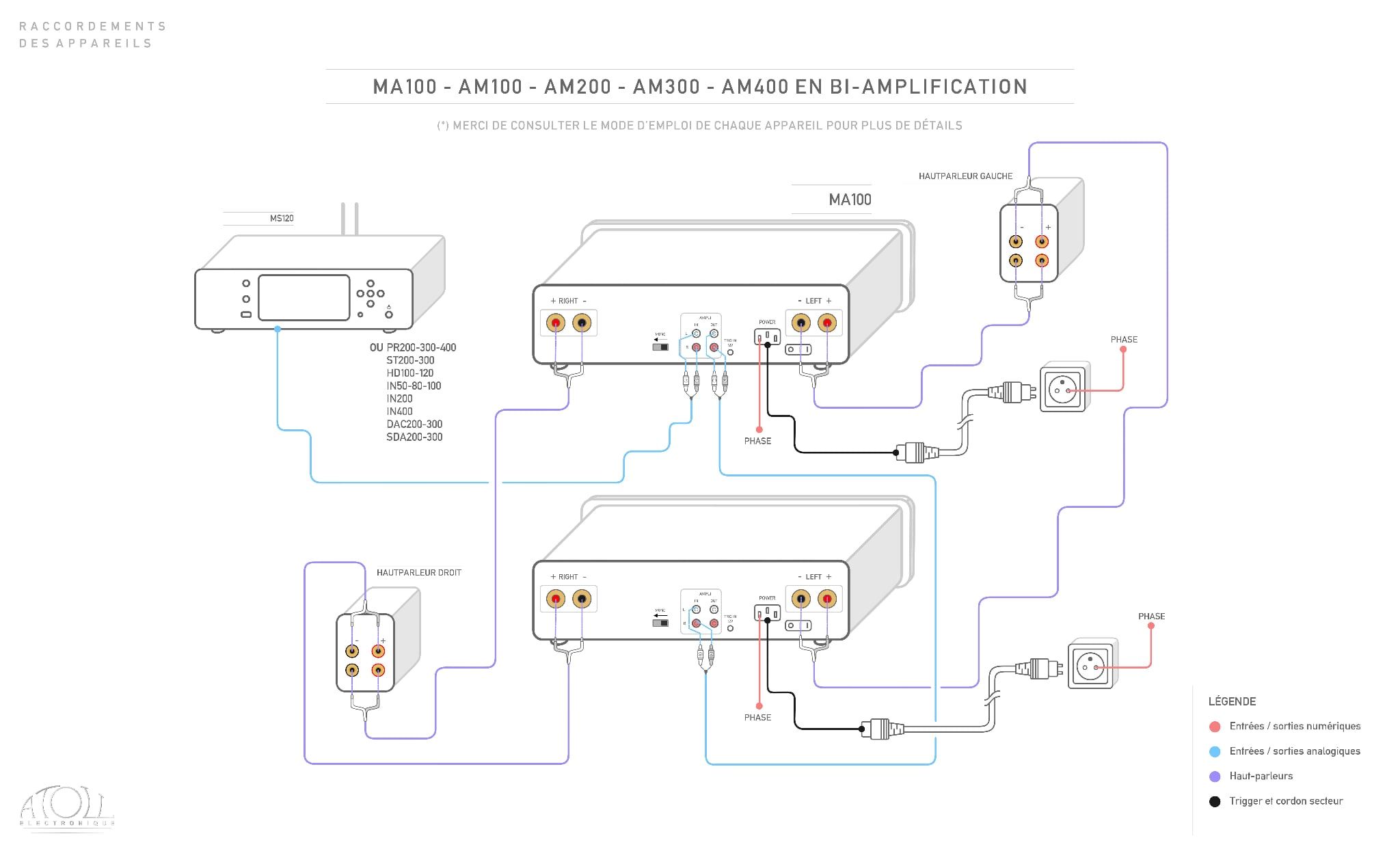

CẤU HÌNH BI-AMPING

Ngõ RCA Line Output cho phép truyền tiếp tín hiệu sang một ampli công suất hoặc thiết bị tương thích khác. Người dùng có thể sử dụng nhiều ampli để cấp công suất riêng cho từng dải loa trong hệ thống hỗ trợ bi-amping.

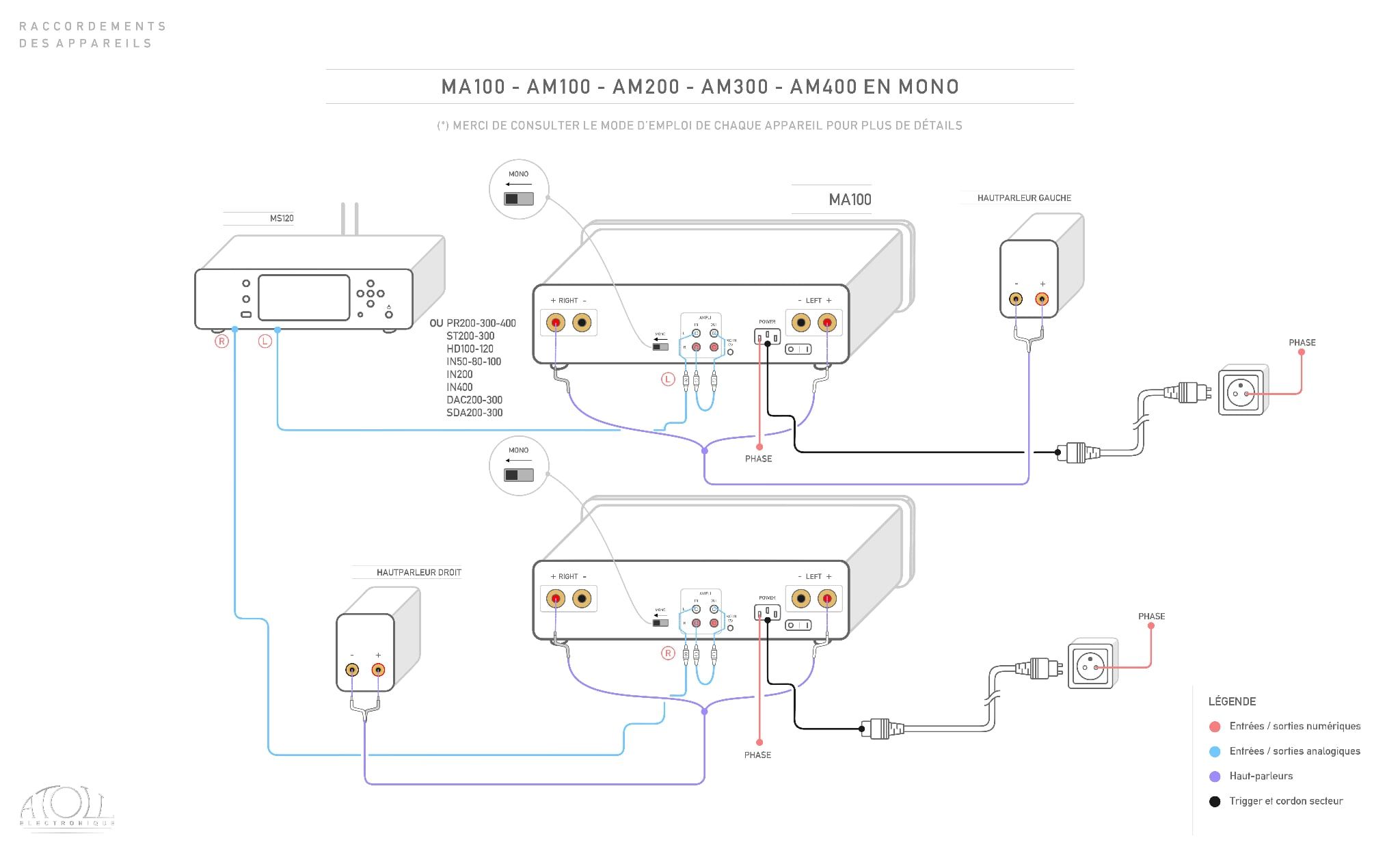

CHẾ ĐỘ MONO BRIDGE

Công tắc mono bridge ở mặt sau cho phép kết hợp hai kênh khuếch đại thành một kênh công suất 500 W tại 8 Ω.

Khi sử dụng hai AM300 Evolution ở chế độ mono bridge, mỗi ampli sẽ đảm nhiệm một kênh loa.

Phải tắt nguồn thiết bị trước khi chuyển đổi giữa chế độ stereo và mono bridge hoặc thay đổi dây kết nối.

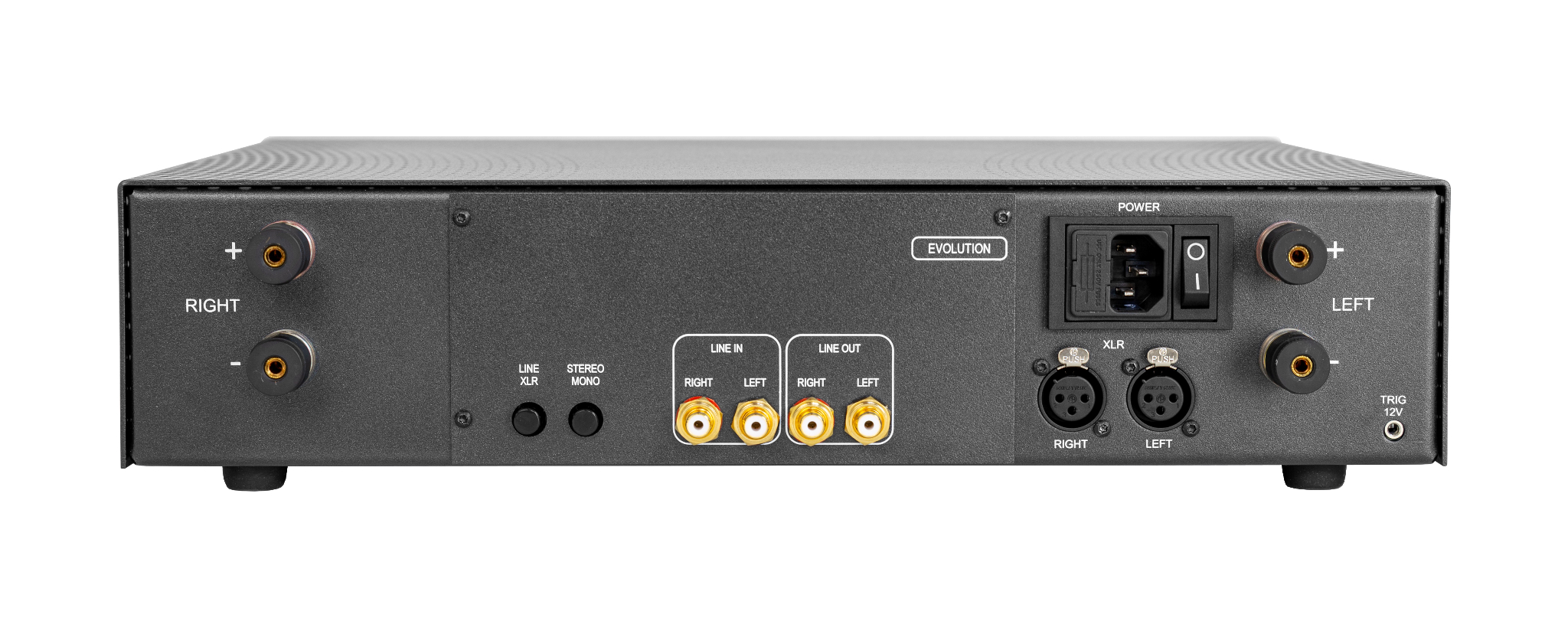

KHẢ NĂNG KẾT NỐI

NGÕ VÀO

– 1 ngõ RCA stereo.

– 1 ngõ XLR balanced stereo.

NGÕ RA

– 1 ngõ RCA Line Output stereo.

– 1 cặp ngõ ra loa stereo.

ĐIỀU KHIỂN

– 1 công tắc chọn RCA/XLR balanced.

– 1 công tắc chuyển chế độ mono bridge.

– 1 ngõ Trigger 12 V.

TRIGGER 12 V

Ngõ Trigger 12 V cho phép AM300 Evolution tự động bật hoặc tắt đồng thời với preampli, streamer hoặc thiết bị điều khiển tương thích.

THÔNG SỐ KỸ THUẬT

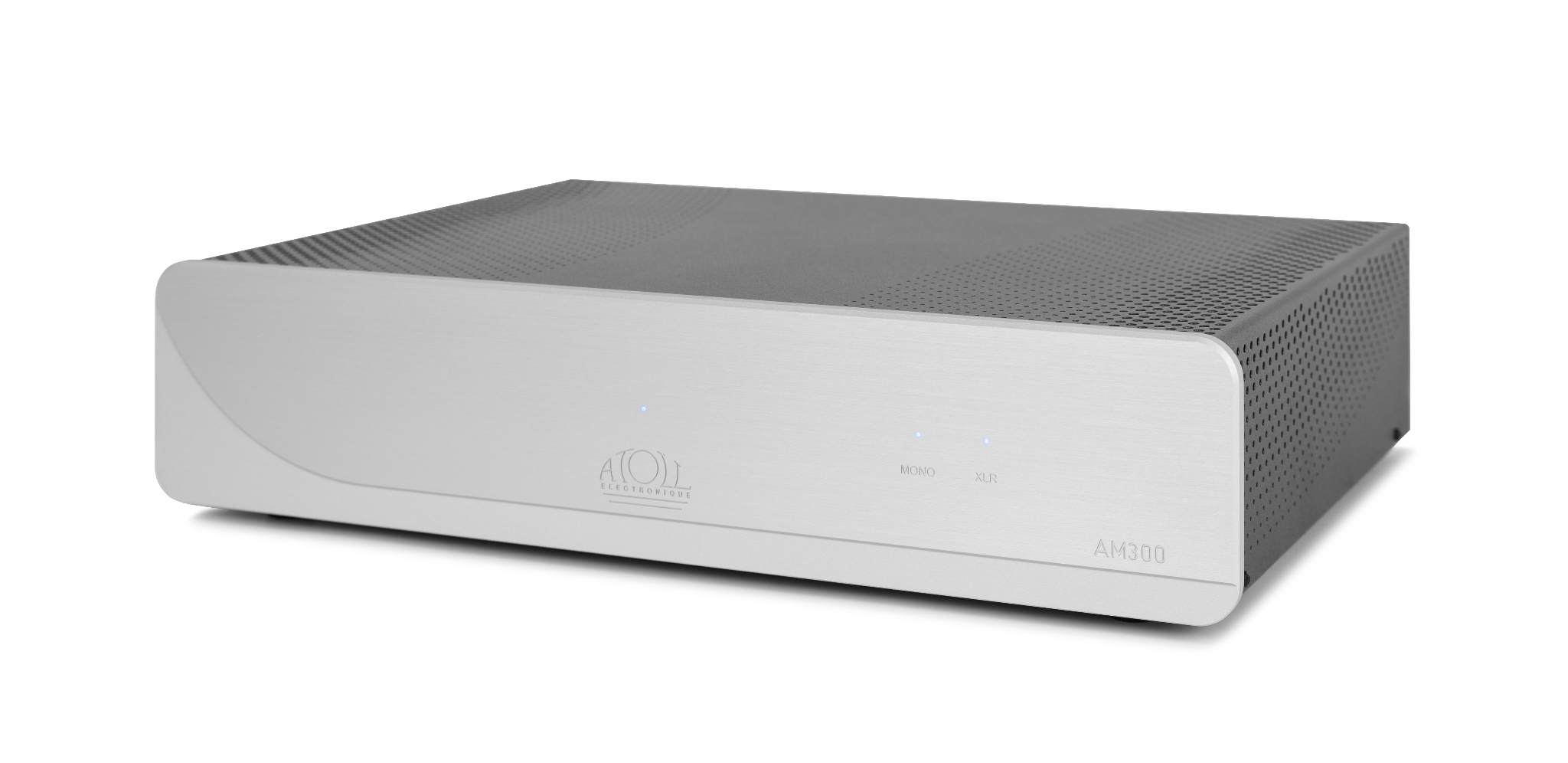

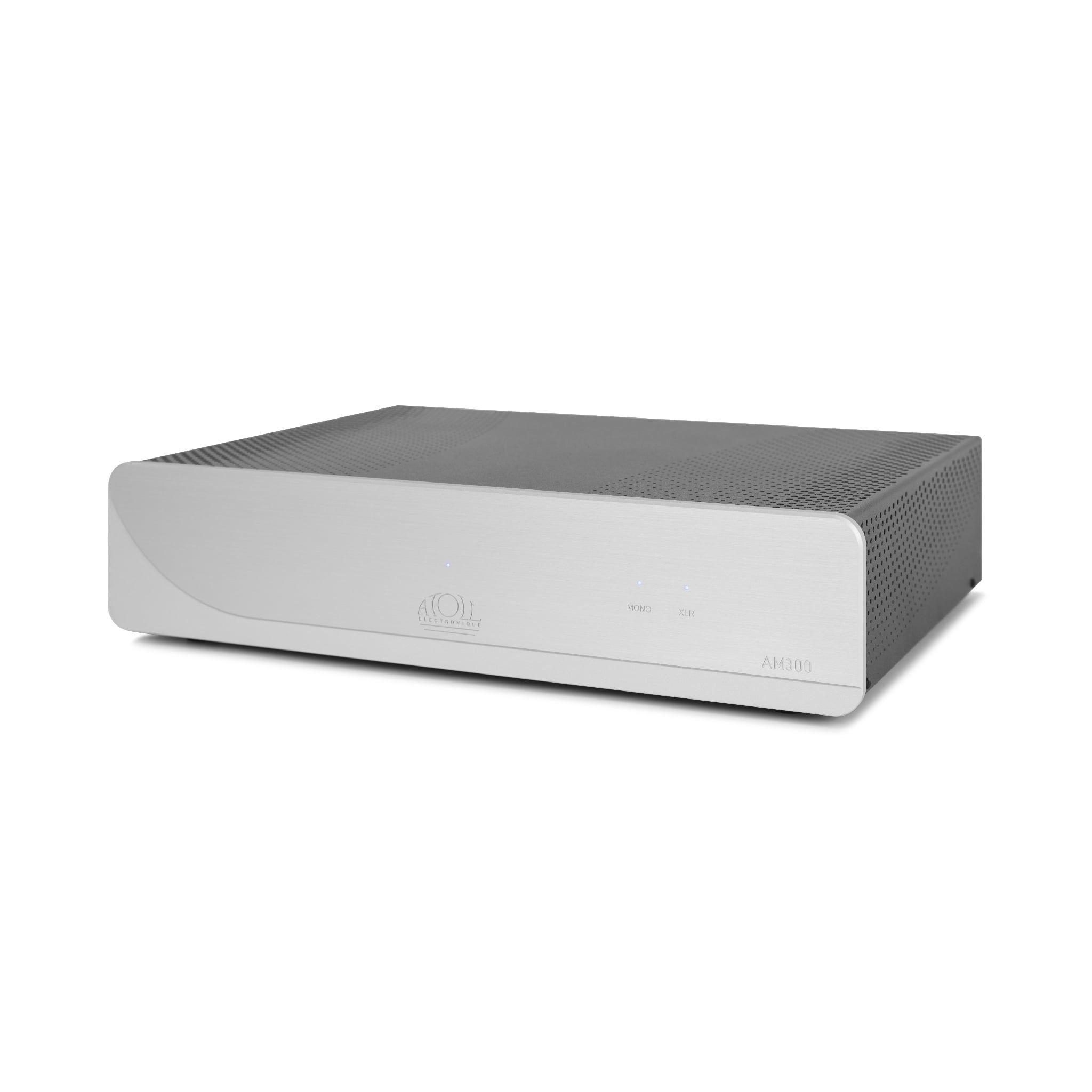

TÙY CHỌN MÀU SẮC

ATOLL AM300 Evolution có hai phiên bản hoàn thiện:

• Nhôm phay xước màu tự nhiên.

• Nhôm phay xước anod màu đen.

Cả hai phiên bản đều sử dụng mặt trước bằng nhôm dày 8 mm, được phun vi hạt, anod hóa và khắc với độ chính xác cao.
