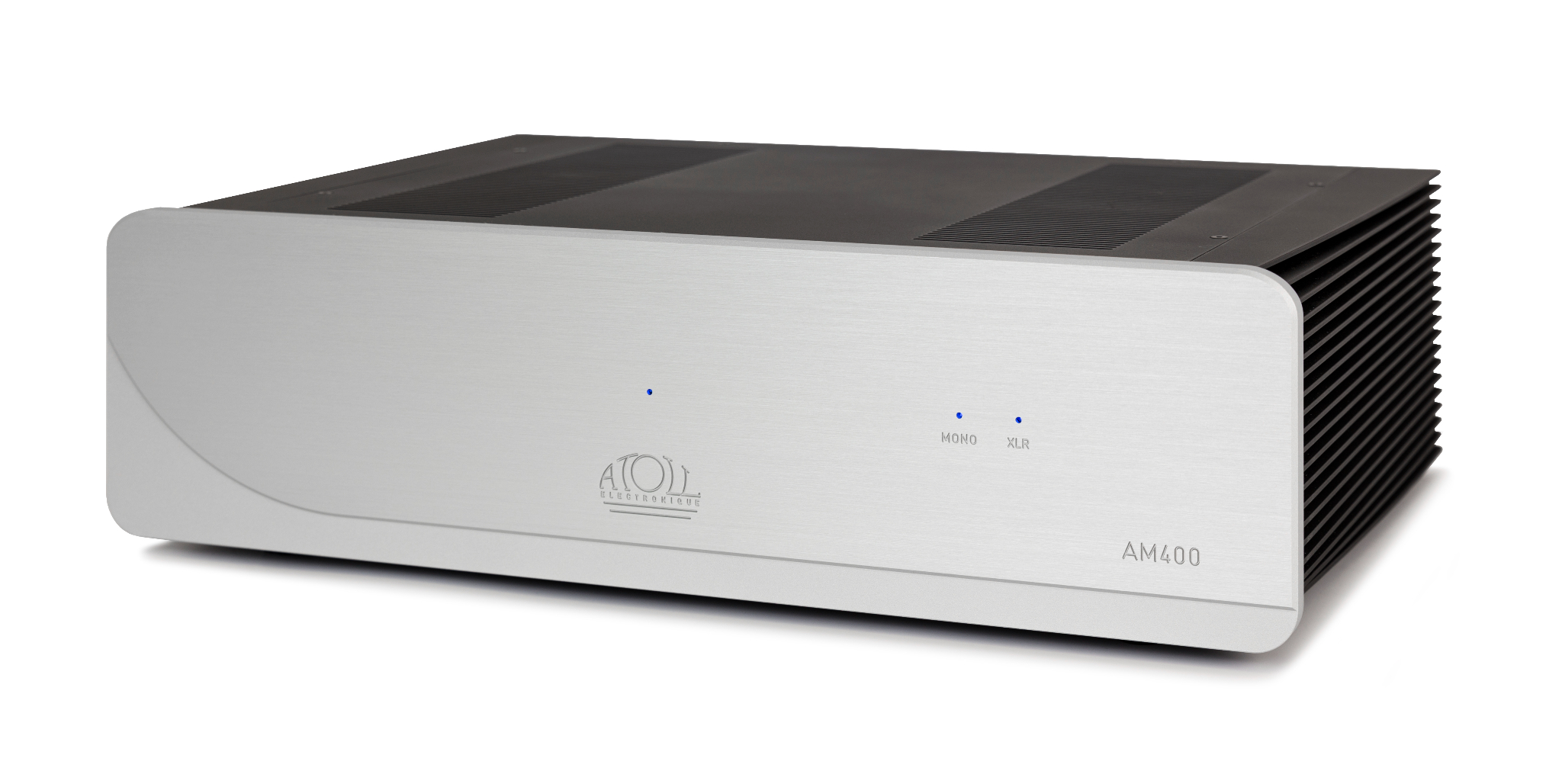

GIỚI THIỆU ATOLL AM400 EVOLUTION

ATOLL AM400 Evolution là ampli công suất cao cấp được phát triển nhằm nâng cao hiệu suất âm thanh, khả năng kiểm soát loa và độ ổn định trong quá trình vận hành.

Thiết bị sử dụng tám transistor MOSFET trên mỗi kênh, nguồn xuyến 1.050 VA và hệ thống tụ có tổng điện dung 111.300 µF. AM400 Evolution cung cấp công suất 170 W mỗi kênh tại 8 Ω, 320 W mỗi kênh tại 4 Ω và đạt 600 W tại 8 Ω khi chuyển sang chế độ mono bridge.

AM400 Evolution được trang bị ngõ RCA và XLR balanced, ngõ Line Output, Trigger 12 V cùng cọc loa bằng đồng tellurium. Thiết bị có thể phối ghép trực tiếp với preampli ATOLL PR400 Evolution hoặc các preampli cao cấp tương thích.

QUÁ TRÌNH PHÁT TRIỂN

Trong quá trình phát triển AM400, ATOLL đã xem xét, so sánh và thẩm định từng linh kiện bằng cả phép đo kỹ thuật lẫn quá trình nghe thử.

Tầng công suất sử dụng tám transistor MOSFET trên mỗi kênh, mang lại khả năng cung cấp năng lượng lớn nhưng vẫn được kiểm soát bởi hệ thống mạch âm thanh được thiết kế cẩn thận.

Dây nối từ bo mạch chính đến cọc loa sử dụng đồng nguyên chất không oxy, mạ bạc và cách điện bằng Teflon. Loại dây này được một nhà sản xuất dây âm thanh của Pháp chế tạo riêng theo yêu cầu của ATOLL.

Các tụ lọc nguồn ESR thấp cũng được sản xuất theo thông số kỹ thuật riêng của hãng.

THIẾT KẾ VÀ HOÀN THIỆN

– Mặt trước bằng nhôm dày 10 mm, được phay xước, phun vi hạt, anod hóa và khắc với độ chính xác cao.

– Khung máy bằng thép dày 2 mm.

– Bộ tản nhiệt bằng nhôm nguyên khối được gia công chính xác.

– Kết cấu chắc chắn, phù hợp với khối lượng 19 kg và hệ thống nguồn công suất lớn bên trong.

TẦNG CÔNG SUẤT MOSFET

Mỗi kênh của AM400 Evolution sử dụng tám transistor MOSFET, tương đương bốn cặp transistor công suất.

MOSFET có khả năng đáp ứng nhanh và cung cấp dòng điện lớn, phù hợp với những hệ thống loa cần khả năng kiểm soát cao. Tầng khuếch đại được thiết kế theo cấu trúc đối xứng, hoạt động ở Class A/B.

Ở chế độ stereo, AM400 Evolution cung cấp:

– 2 × 170 W RMS tại 8 Ω.

– 2 × 320 W RMS tại 4 Ω.

Ở chế độ mono bridge:

– 1 × 600 W RMS tại 8 Ω.

KIẾN TRÚC DUAL MONO

Các tầng khuếch đại được bố trí theo kiến trúc dual mono nhằm hạn chế ảnh hưởng qua lại giữa hai kênh trái và phải.

Cấu trúc này góp phần cải thiện độ tách kênh, khả năng định vị không gian và độ ổn định khi ampli vận hành ở công suất lớn.

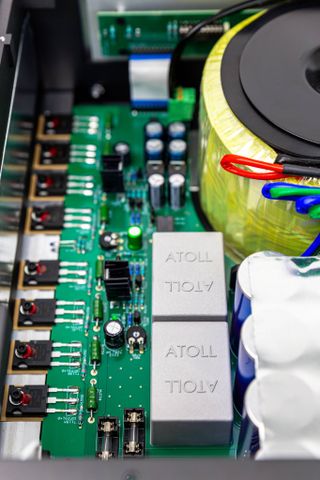

HỆ THỐNG NGUỒN 1.050 VA

AM400 Evolution sử dụng biến áp xuyến công suất 1.050 VA kết hợp với hệ thống tụ có tổng điện dung 111.300 µF.

Nguồn điện có khả năng dự trữ năng lượng lớn giúp ampli duy trì công suất ổn định, đáp ứng nhanh trước những thay đổi mạnh về cường độ âm thanh và kiểm soát tốt dải trầm.

Các tụ lọc nguồn có ESR thấp được sản xuất theo thông số riêng của ATOLL nhằm giảm trở kháng nội và cải thiện khả năng cấp dòng tức thời.

MẠCH ỔN ĐỊNH DÒNG PHÂN CỰC

AM400 Evolution sử dụng mạch tạo dòng không đổi bằng transistor lưỡng cực và đèn LED để duy trì dòng phân cực ổn định cho tầng khuếch đại.

Thiết kế này giúp ổn định điểm làm việc của transistor, hạn chế ảnh hưởng của nhiệt độ và duy trì hiệu suất âm thanh nhất quán trong quá trình vận hành.

TĂNG ĐỘ ỔN ĐỊNH VỚI TẢI CÓ TÍNH ĐIỆN DUNG

Các tầng âm thanh của AM400 Evolution được thiết kế lại để tăng độ ổn định khi làm việc với tải có tính điện dung, thường liên quan đến đặc tính của phân tần, dây loa hoặc sự biến thiên trở kháng và pha của hệ thống loa.

Cải tiến này giúp hạn chế nguy cơ dao động cao tần và duy trì hoạt động ổn định khi phối ghép với những hệ thống loa có yêu cầu khắt khe.

TỤ GHÉP TÍN HIỆU MKP CHỐNG NHIỄU

AM400 Evolution sử dụng tụ ghép tín hiệu MKP chất lượng cao, có lớp che chắn giúp hạn chế ảnh hưởng của nhiễu điện từ.

Các tụ sử dụng màng polypropylene, được ATOLL lựa chọn thông qua quá trình đo kiểm và nghe thử từ những dòng linh kiện cao cấp của các nhà sản xuất chuyên dụng.

Tụ ghép tín hiệu đảm nhiệm việc truyền tín hiệu âm thanh giữa các tầng mạch, đồng thời ngăn thành phần điện áp DC không mong muốn đi sang tầng kế tiếp.

BO MẠCH NICKEL/VÀNG

Bo mạch chuyên dụng sử dụng lớp hoàn thiện nickel/vàng, giúp tăng độ ổn định của các điểm tiếp xúc, cải thiện khả năng dẫn điện và nâng cao độ bền khi sử dụng lâu dài.

NGÕ XLR BALANCED VỚI KIẾN TRÚC PURE BALANCED

AM400 Evolution được trang bị một cặp ngõ vào XLR balanced. Tín hiệu từ ngõ XLR được xử lý theo kiến trúc pure balanced nhằm tăng khả năng chống nhiễu và duy trì độ chính xác của tín hiệu.

Ngoài XLR balanced, thiết bị còn có ngõ vào RCA để tương thích với nhiều loại preampli và nguồn phát khác nhau.

Người dùng có thể lựa chọn RCA hoặc XLR balanced bằng công tắc ở mặt sau.

ĐẦU NỐI RCA CHẤT LƯỢNG CAO

Các đầu nối RCA được bắt trực tiếp vào khung máy thay vì chỉ cố định trên bo mạch. Cách lắp đặt này tăng độ chắc chắn cơ học và giảm lực tác động lên bo mạch khi cắm hoặc rút dây tín hiệu.

AM400 Evolution được trang bị cả RCA Input và RCA Line Output, cho phép truyền tiếp tín hiệu sang một ampli công suất, subwoofer active hoặc thiết bị tương thích khác.

DÂY DẪN NỘI BỘ CAO CẤP

Dây nối giữa bo mạch chính và cọc loa được chế tạo từ đồng nguyên chất không oxy, mạ bạc và cách điện bằng Teflon.

Loại dây này được sản xuất riêng theo yêu cầu của ATOLL nhằm truyền tải năng lượng và các chi tiết nhỏ trong tín hiệu với mức suy hao thấp.

CỌC LOA BẰNG ĐỒNG TELLURIUM

Cọc loa bằng đồng tellurium được lựa chọn nhờ khả năng dẫn điện tốt và độ bền cơ học cao.

Cọc loa dạng vặn hỗ trợ đầu banana, càng cua hoặc dây loa được xử lý đầu nối phù hợp, giúp duy trì tiếp xúc điện chắc chắn và ổn định.

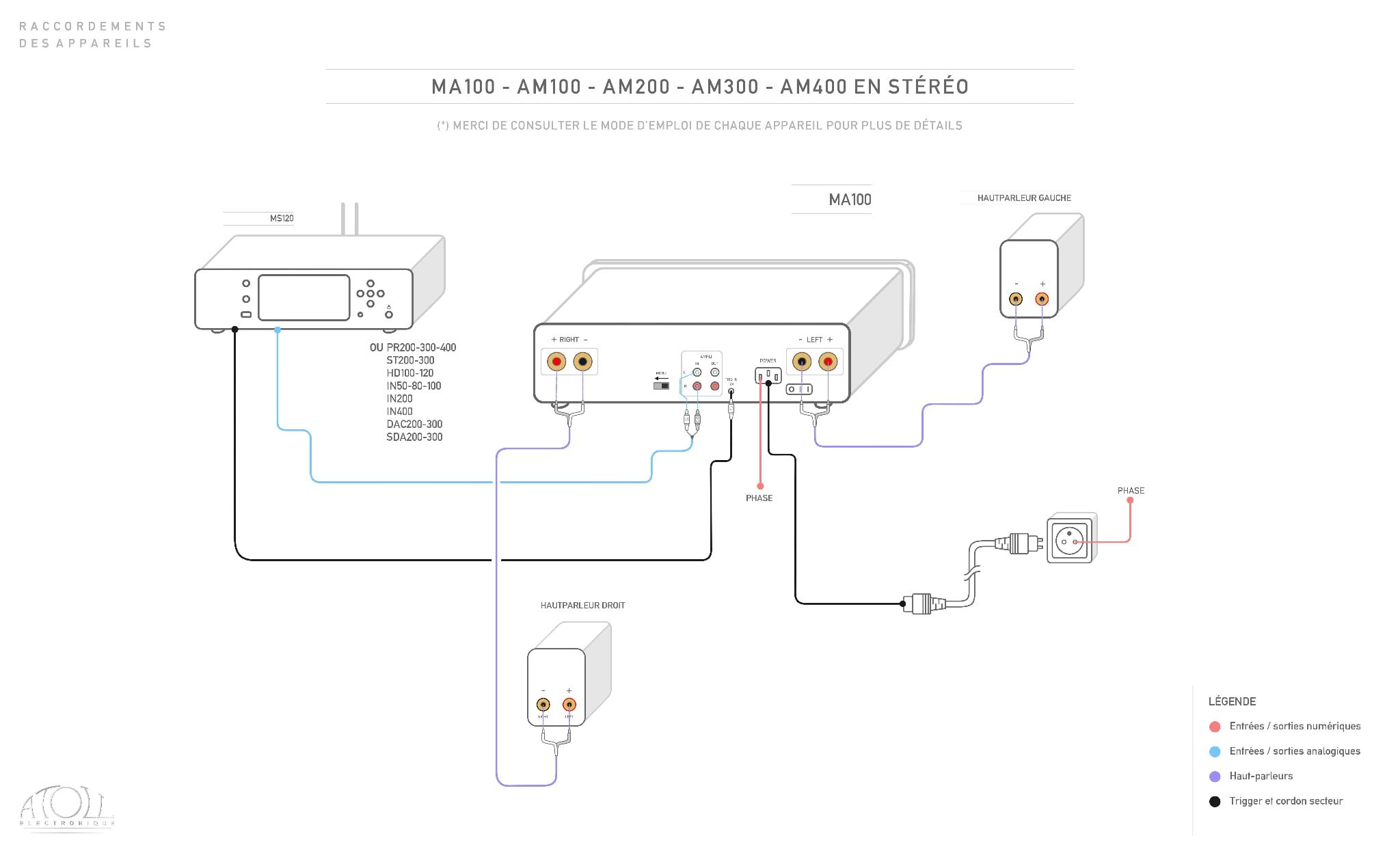

CHẾ ĐỘ STEREO

Ở chế độ stereo, một AM400 Evolution đảm nhiệm đồng thời hai kênh trái và phải:

– 170 W mỗi kênh tại 8 Ω.

– 320 W mỗi kênh tại 4 Ω.

Mức công suất này phù hợp với loa bookshelf cao cấp, loa cột lớn, loa có độ nhạy thấp và những hệ thống cần khả năng kiểm soát dải trầm mạnh.

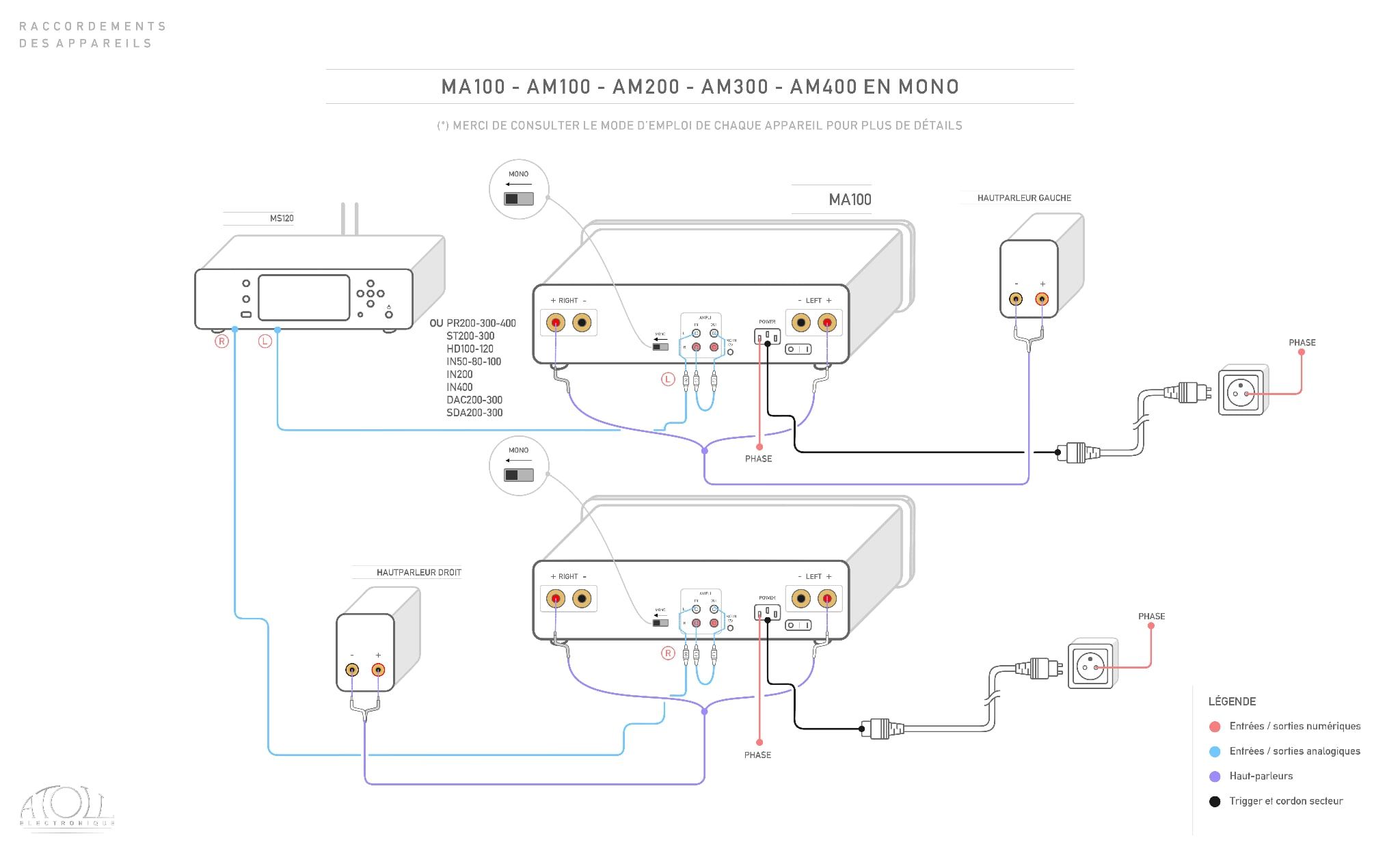

CHẾ ĐỘ MONO BRIDGE

Công tắc mono bridge ở mặt sau cho phép kết hợp hai kênh khuếch đại thành một kênh công suất 600 W tại 8 Ω.

Nhờ cấu trúc khuếch đại vi sai, chế độ mono bridge được thiết kế để tăng đáng kể công suất mà vẫn duy trì đặc tính âm thanh của ampli.

Khi sử dụng hai AM400 Evolution ở chế độ mono bridge, mỗi ampli sẽ đảm nhiệm một kênh loa.

Phải tắt nguồn thiết bị trước khi chuyển đổi giữa chế độ stereo và mono bridge hoặc thay đổi dây kết nối.

TRIGGER 12 V

Ngõ Trigger 12 V cho phép AM400 Evolution tự động bật hoặc tắt đồng thời với preampli, streamer hoặc thiết bị điều khiển tương thích.

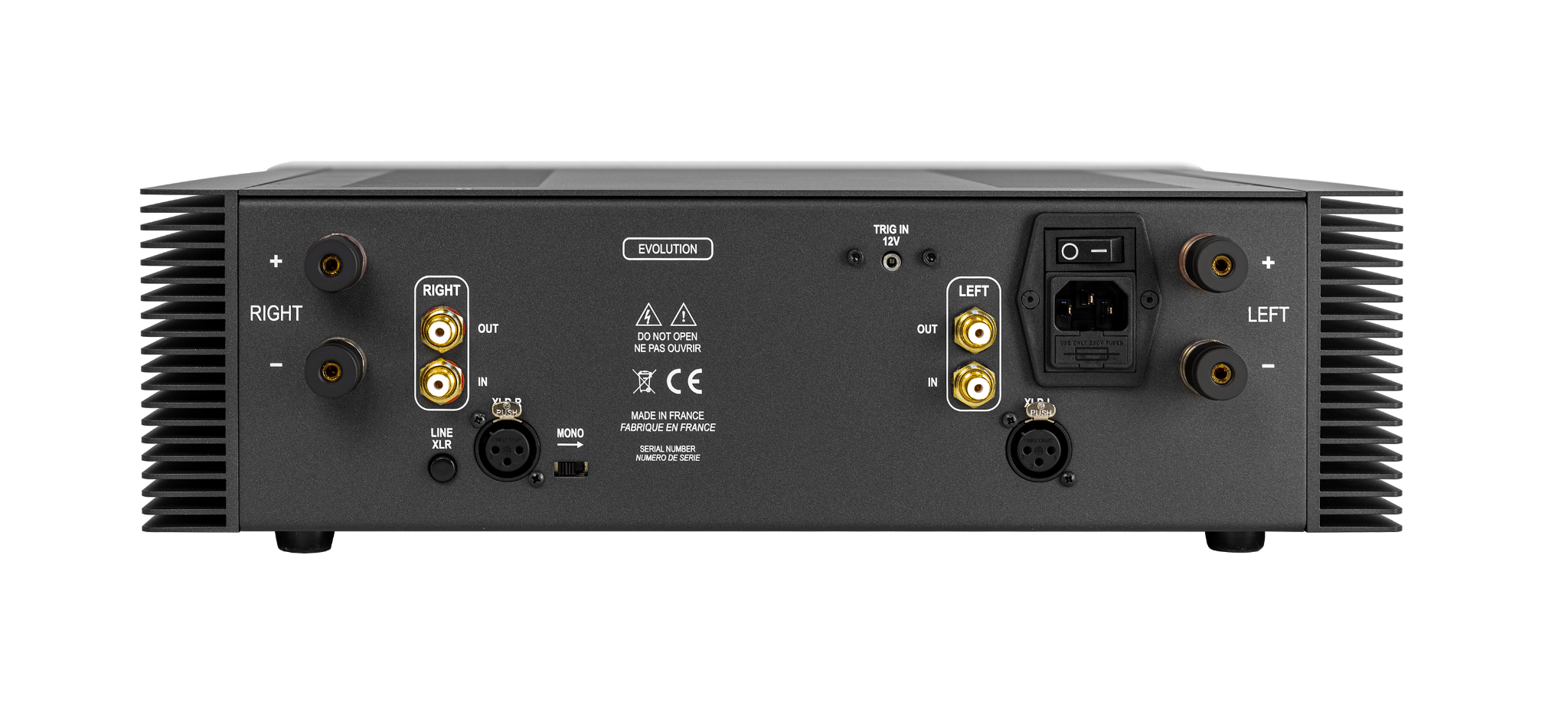

KHẢ NĂNG KẾT NỐI

NGÕ VÀO

– 1 ngõ RCA stereo.

– 1 ngõ XLR balanced stereo.

– 1 ngõ Trigger 12 V.

NGÕ RA

– 1 ngõ RCA Line Output stereo.

– 1 cặp ngõ ra loa bằng đồng tellurium.

ĐIỀU KHIỂN

– Công tắc chọn RCA/XLR balanced.

– Công tắc chuyển chế độ mono bridge.

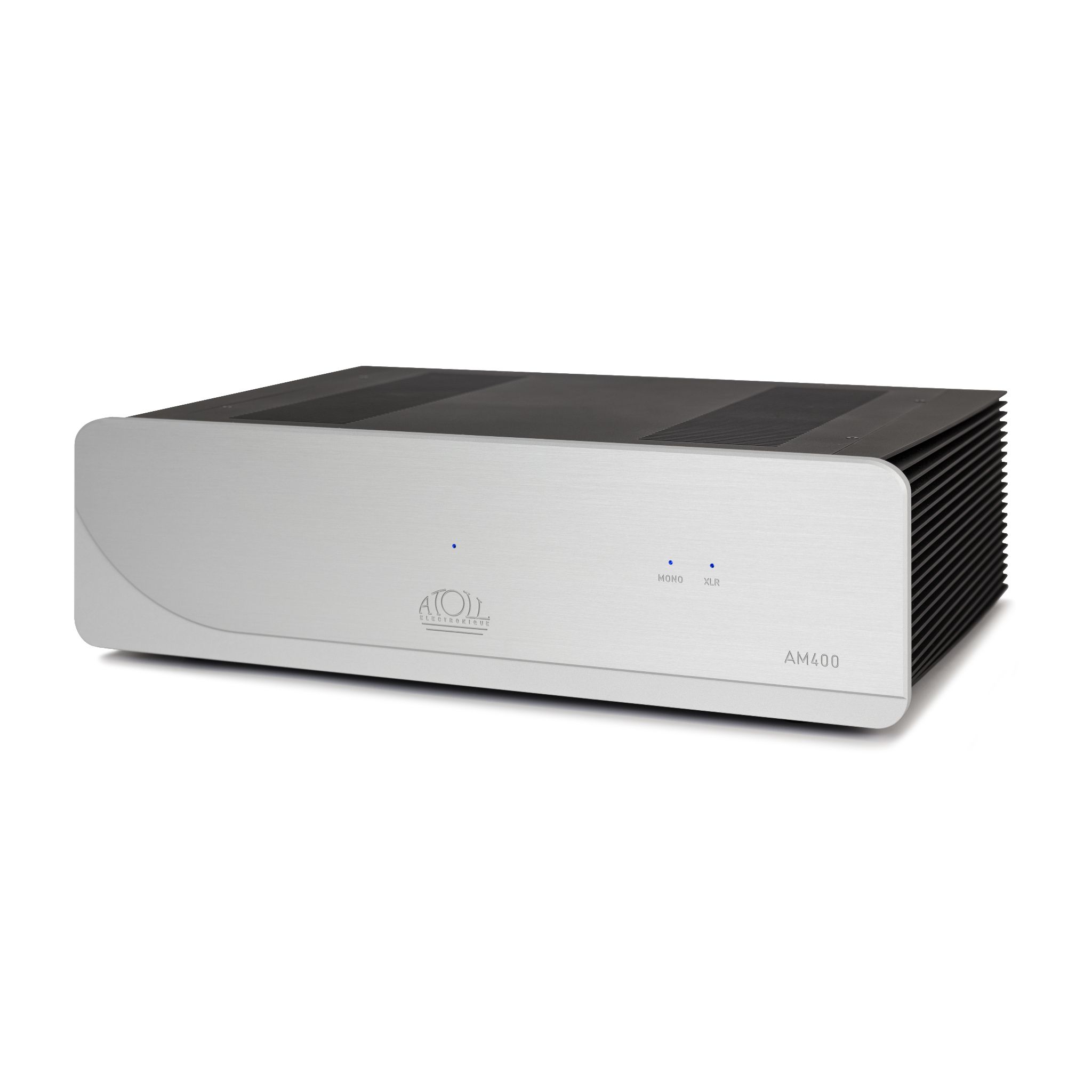

TÙY CHỌN MÀU SẮC

ATOLL AM400 Evolution có hai phiên bản hoàn thiện:

– Nhôm phay xước màu tự nhiên.

– Nhôm phay xước anod màu đen.

Cả hai phiên bản đều sử dụng mặt trước bằng nhôm dày 10 mm, được phun vi hạt, anod hóa và khắc với độ chính xác cao.

THÔNG SỐ KỸ THUẬT
