GIỚI THIỆU

ATOLL AV100 là power amp ba kênh được thiết kế để khuếch đại ba loa phía trước trong hệ thống Home Cinema, gồm loa Front Left, Center và Front Right.

Mỗi kênh cung cấp công suất 100 W RMS tại 8 Ω và 140 W RMS tại 4 Ω. Với hai biến áp xuyến 340 VA, tổng điện dung 44.210 µF cùng tầng công suất MOS-FET sử dụng linh kiện rời, AV100 phù hợp để nâng cấp phần khuếch đại cho ampli AV hoặc processor có ngõ Pre Out.

Khi AV100 đảm nhận ba kênh phía trước, ampli AV có thể tập trung nguồn lực cho các kênh surround, surround back và loa Atmos còn lại.

THIẾT KẾ VÀ ĐỘ HOÀN THIỆN

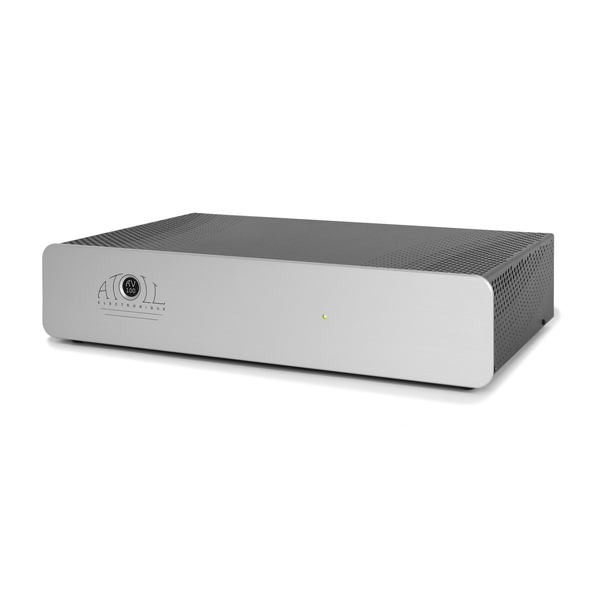

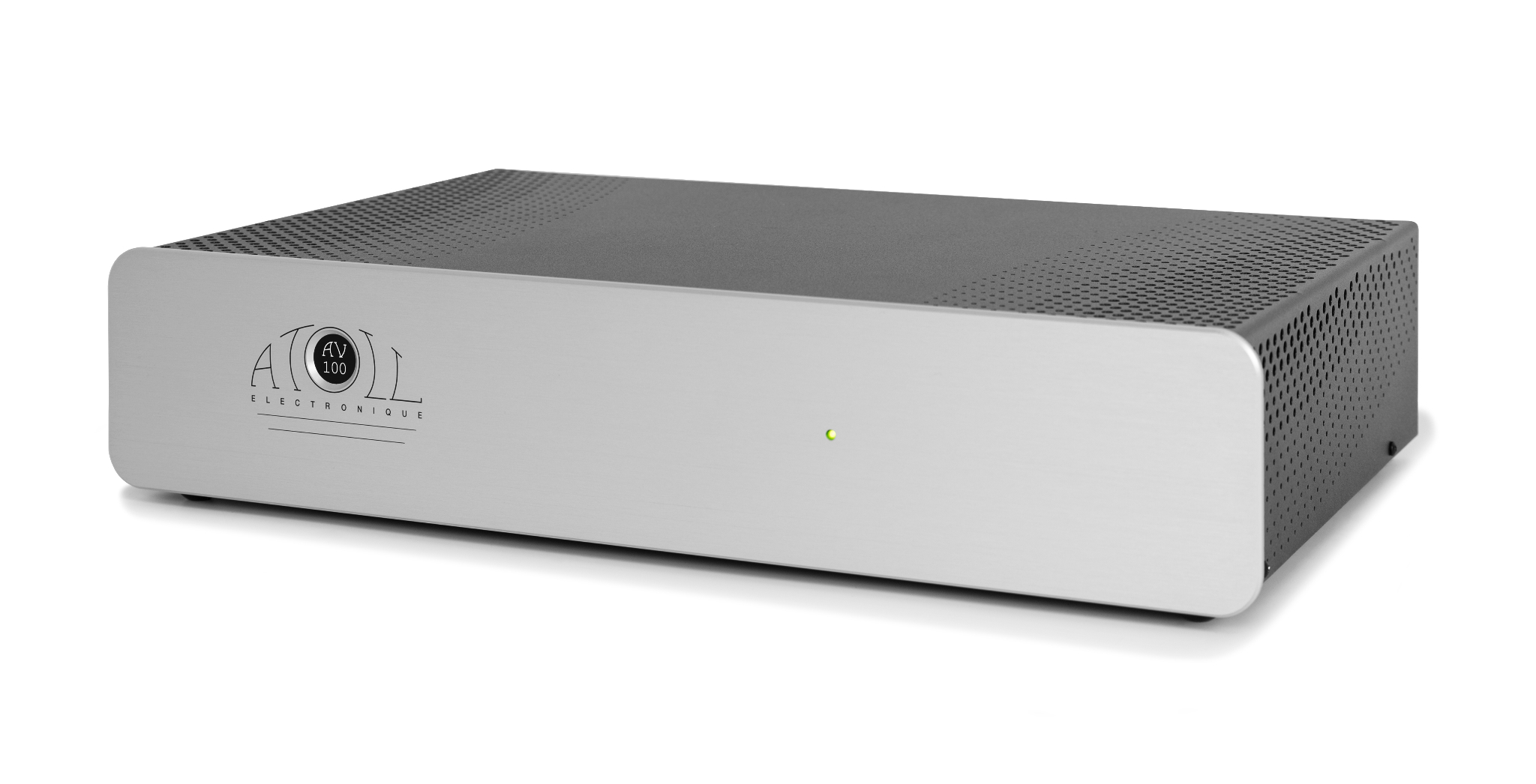

Mặt trước của AV100 được chế tạo từ nhôm phay xước dày 4 mm. Thiết kế tối giản chỉ giữ lại logo ATOLL và đèn báo trạng thái, phù hợp với vai trò của một power amp thuần analog.

Chassis sử dụng thép dày 1,5 mm, tạo độ cứng vững cho hai biến áp nguồn, bảng mạch và hệ thống tản nhiệt bên trong.

Các khe thông gió được bố trí trên nắp máy để hỗ trợ quá trình tản nhiệt thụ động. Khi lắp đặt, cần để khoảng trống phía trên và hai bên máy, không đặt vật dụng che kín các khe thoát nhiệt.

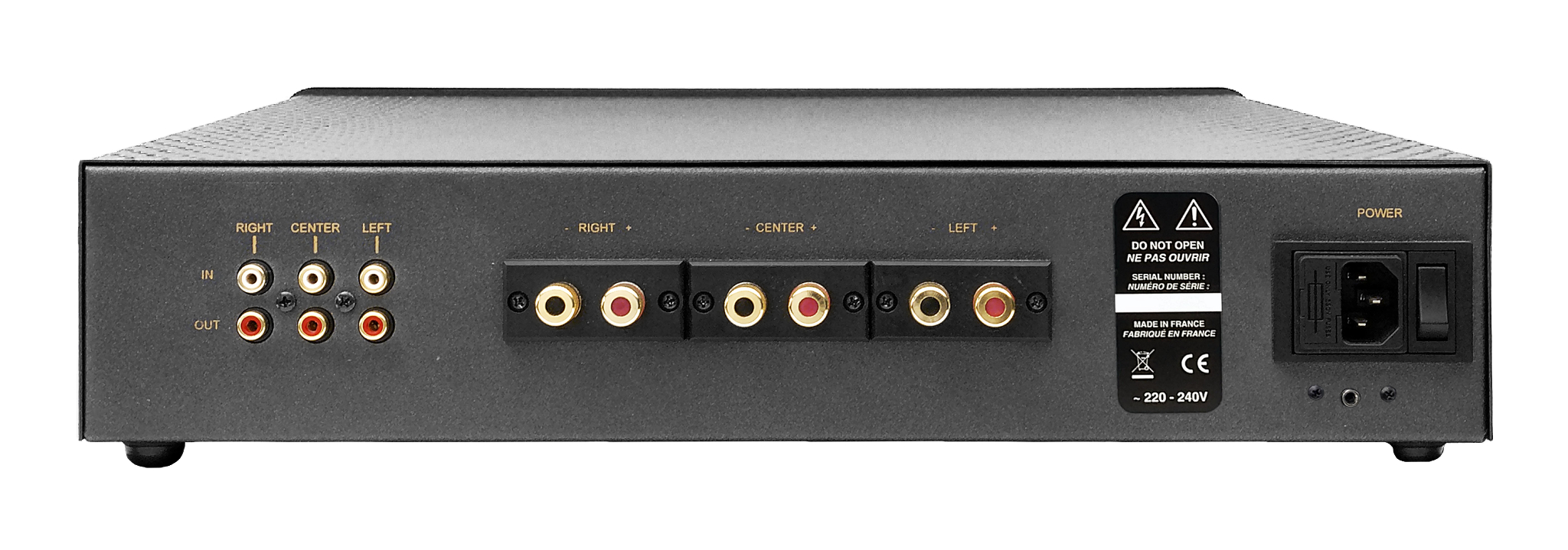

KẾT NỐI

NGÕ VÀO TÍN HIỆU

AV100 được trang bị ba ngõ vào analog RCA tương ứng với ba kênh:

– Front Left – kênh loa phía trước bên trái.

– Center – kênh loa trung tâm.

– Front Right – kênh loa phía trước bên phải.

Các ngõ vào này được kết nối với ngõ Pre Out tương ứng trên ampli AV hoặc processor Home Cinema.

AV100 không có cổng HDMI, không giải mã Dolby Atmos hoặc DTS:X và không điều chỉnh volume. Tất cả quá trình giải mã, lựa chọn nguồn và kiểm soát âm lượng vẫn do ampli AV hoặc processor đảm nhận.

NGÕ RA TÍN HIỆU RCA

Mỗi kênh có một ngõ ra tín hiệu RCA tương ứng:

– Signal Out kênh trái.

– Signal Out kênh Center.

– Signal Out kênh phải.

Đây là ngõ ra tín hiệu mức Line, không phải ngõ ra công suất dành cho loa.

Các ngõ ra này có thể được sử dụng để chuyển tiếp tín hiệu sang một power amp khác, phục vụ cấu hình bi-amping hoặc mở rộng hệ thống khuếch đại.

NGÕ RA LOA

AV100 cung cấp ba bộ cọc loa:

– Ngõ ra loa Front Left.

– Ngõ ra loa Center.

– Ngõ ra loa Front Right.

Cọc loa có tiết diện lớn, sử dụng cơ chế vặn siết và chấp nhận jack banana.

Cần đấu đúng cực dương và cực âm của từng loa. Không để các sợi dây loa chạm nhau vì có thể gây ngắn mạch tại đầu ra power amp.

TRIGGER 12 V TÙY CHỌN

AV100 có thể được lắp thêm ngõ Trigger 12 V đầu vào theo tùy chọn.

Khi kết nối với Trigger Output của ampli AV hoặc processor tương thích, AV100 có thể tự động bật và tắt đồng bộ với hệ thống.

Đây là Trigger Input và có thể không được trang bị trên cấu hình tiêu chuẩn. Người mua nên kiểm tra tùy chọn này khi đặt hàng.

POWER AMP CHO BA KÊNH PHÍA TRƯỚC

Trong hệ thống Home Cinema, ba loa Front Left, Center và Front Right đảm nhận phần lớn nội dung âm thanh quan trọng.

Kênh Center thường tái tạo lời thoại, trong khi hai kênh Front Left và Front Right đảm nhận âm nhạc, hiệu ứng chính và không gian âm thanh phía trước.

AV100 cho phép tách ba kênh này khỏi tầng công suất bên trong ampli AV. Cách bố trí cơ bản:

– Front Left Pre Out của ampli AV → AV100 Left Input.

– Center Pre Out của ampli AV → AV100 Center Input.

– Front Right Pre Out của ampli AV → AV100 Right Input.

– Ba ngõ ra loa của AV100 → ba loa Front Left, Center và Front Right.

Sau khi kết nối, cần chạy lại chương trình cân chỉnh loa trên ampli AV để thiết lập khoảng cách, mức âm lượng và thời gian trễ cho từng kênh.

CÔNG SUẤT 3 × 100 W TẠI 8 Ω

AV100 cung cấp công suất:

– 3 × 100 W RMS tại 8 Ω.

– 3 × 140 W RMS tại 4 Ω.

– Công suất xung 180 W trên mỗi kênh.

Công suất RMS thể hiện khả năng hoạt động liên tục trong điều kiện đo quy định. Công suất xung thể hiện khả năng cung cấp năng lượng trong khoảng thời gian ngắn khi tín hiệu có cao trào mạnh.

HAI BIẾN ÁP XUYẾN 340 VA

Hệ thống nguồn sử dụng hai biến áp xuyến, mỗi biến áp có công suất 340 VA.

Tổng công suất danh định của hai biến áp là:

2 × 340 VA = 680 VA

Cấu hình nguồn này cung cấp năng lượng cho cả ba tầng công suất, giúp AV100 duy trì khả năng đáp ứng khi các kênh phía trước cùng hoạt động ở mức cao.

TỔNG ĐIỆN DUNG 44.210 µF

Hệ thống nguồn của AV100 có tổng điện dung 44.210 µF.

Các tụ lọc có nhiệm vụ làm phẳng điện áp sau chỉnh lưu, giảm nhiễu nguồn và tích trữ năng lượng để cấp cho tầng công suất khi tín hiệu thay đổi nhanh.

Điện dung nguồn không phải là công suất đầu ra, nhưng là một thành phần quan trọng trong khả năng duy trì nguồn điện ổn định cho ba kênh khuếch đại.

TẦNG AUDIO ĐỐI XỨNG DÙNG LINH KIỆN RỜI

Các tầng khuếch đại của AV100 sử dụng cấu trúc đối xứng bằng linh kiện rời.

Khái niệm “đối xứng” ở đây mô tả cấu trúc mạch khuếch đại bên trong, không có nghĩa AV100 được trang bị kết nối XLR balanced. Các ngõ vào và ngõ ra tín hiệu trên AV100 đều sử dụng RCA.

Thiết kế linh kiện rời cho phép ATOLL lựa chọn và tối ưu riêng các transistor, điện trở và tụ điện trong từng tầng mạch.

TRANSISTOR CÔNG SUẤT MOS-FET

Tầng đầu ra của AV100 sử dụng transistor công suất MOS-FET.

MOS-FET thực hiện nhiệm vụ khuếch đại dòng điện để điều khiển loa. Cấu trúc này có trở kháng đầu vào cao và phù hợp với các mạch khuếch đại công suất audio sử dụng linh kiện rời.

Ba kênh sử dụng cùng một nền tảng mạch nhằm duy trì độ đồng nhất về gain và đặc tính hoạt động giữa các loa phía trước.

TRỞ KHÁNG ĐẦU VÀO 47 KΩ

Trở kháng đầu vào của AV100 là 47 kΩ.

Mức trở kháng này tạo tải tương đối nhẹ cho ngõ Pre Out của ampli AV hoặc processor và phù hợp với phần lớn thiết bị Home Cinema có ngõ ra analog RCA.

ĐỘ NHẠY ĐẦU VÀO 1,77 V

AV100 cần tín hiệu đầu vào 1,77 V để đạt mức công suất danh định theo điều kiện đo của nhà sản xuất.

Khi kết nối với ampli AV hoặc processor, thiết bị nguồn cần có mức Pre Out phù hợp để khai thác đầy đủ khả năng của power amp.

TỶ LỆ TÍN HIỆU TRÊN NHIỄU 100 DB

Tỷ lệ tín hiệu trên nhiễu của AV100 đạt 100 dB.

Thông số này biểu thị mức chênh lệch giữa tín hiệu âm thanh hữu ích và nhiễu nền của power amp. Giá trị càng cao cho thấy nhiễu nền càng thấp so với tín hiệu.

BĂNG THÔNG 5 HZ – 200 KHZ

AV100 có băng thông từ 5 Hz đến 200 kHz.

Dải hoạt động điện tử rộng hỗ trợ khả năng truyền tín hiệu audio mà không suy giảm sớm tại hai đầu dải tần. Thông số này không có nghĩa loa hoặc tai người cần tái tạo toàn bộ dải tần đến 200 kHz.

THỜI GIAN ĐÁP ỨNG SƯỜN XUNG 1,3 µS

Thời gian đáp ứng sườn xung của AV100 là 1,3 µs.

Thông số này thể hiện tốc độ phản ứng của mạch trước sự thay đổi nhanh của tín hiệu đầu vào. Giá trị nhỏ cho thấy mạch có khả năng chuyển trạng thái nhanh.

ĐỘ MÉO TẠI 1 KHZ

Độ méo được ATOLL công bố ở mức:

– 0,05% tại 1 kHz và công suất 10 W.

Thông số này biểu thị tỷ lệ thành phần méo phát sinh trong quá trình khuếch đại so với tín hiệu ban đầu tại điều kiện đo tương ứng.

TÙY CHỌN MÀU SẮC

ATOLL AV100 có hai tùy chọn hoàn thiện:

– Nhôm phay xước anod màu tự nhiên.

– Nhôm phay xước anod màu đen.

Cả hai phiên bản đều sử dụng mặt trước bằng nhôm dày 4 mm.
