GIỚI THIỆU

ATOLL CD200 Evolution là đầu CD Hi-Fi được thiết kế và sản xuất tại Pháp. Sản phẩm hướng đến người dùng sở hữu bộ sưu tập CD và muốn khai thác trực tiếp tín hiệu analog chất lượng cao mà không cần mua thêm DAC rời.

Thiết bị sử dụng cơ đọc CD TEAC, chip DAC Burr-Brown PCM1792A và tầng output analog bằng linh kiện rời. Hệ thống nguồn gồm ba biến áp riêng dành cho mạch digital, tầng audio và chế độ tiêu thụ điện thấp.

CD200 Evolution cung cấp ngõ ra analog RCA, coaxial, optical và Trigger 12 V. Người dùng cũng có thể lắp thêm bo DC200 để bổ sung USB-B, coaxial và optical input, biến đầu CD thành DAC cho TV, máy tính, streamer hoặc đầu CD transport khác.

THIẾT KẾ VÀ ĐỘ HOÀN THIỆN

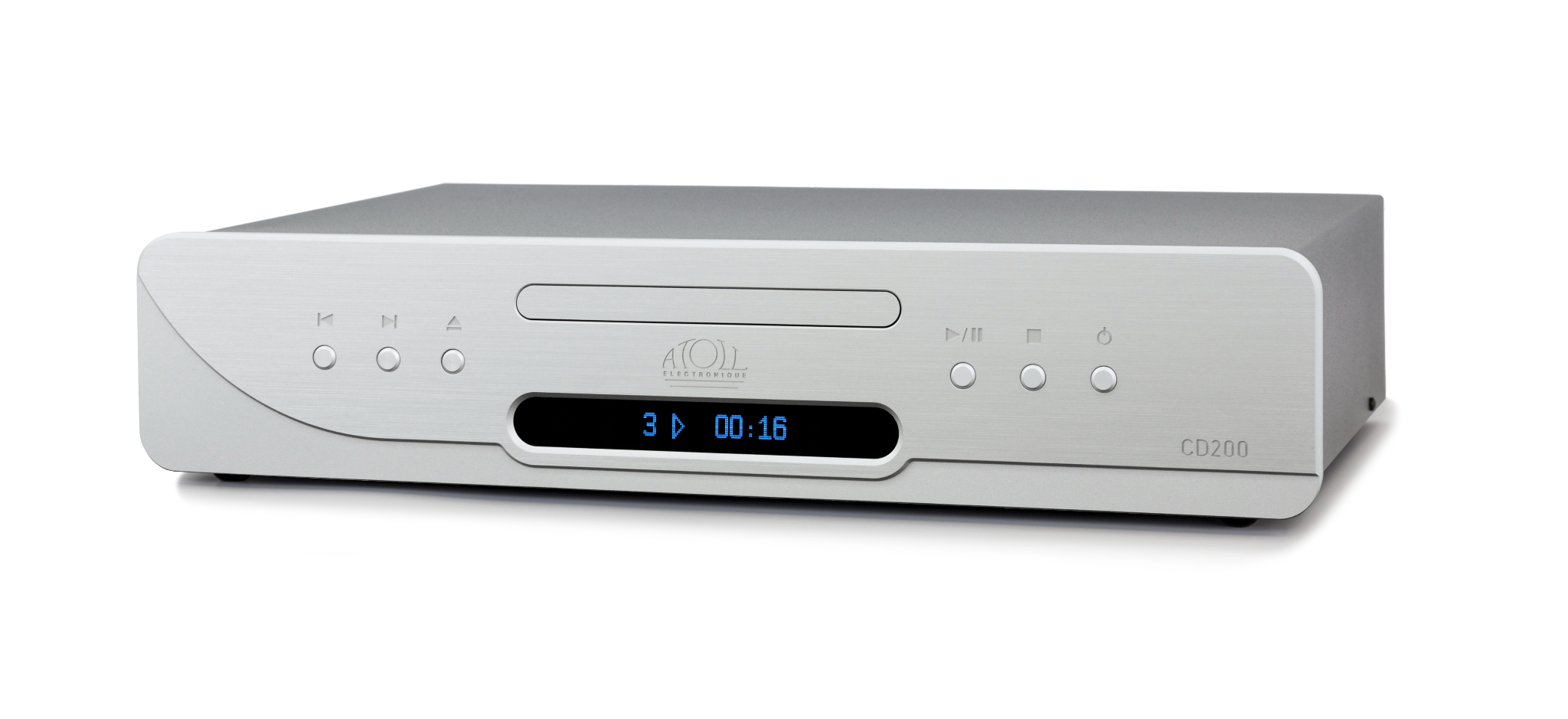

Mặt trước CD200 Evolution được làm từ nhôm phay xước dày 8 mm, tạo cảm giác chắc chắn và cao cấp hơn dòng CD100 Evolution.

Màn hình OLED hiển thị rõ số bài, thời gian phát và thông tin CD-Text trên những đĩa tương thích. Các nút điều khiển được bố trí trực quan để người dùng có thể thao tác ngay trên mặt máy.

Bên trong, ATOLL sử dụng bảng mạch hai mặt với lớp hoàn thiện nickel/gold. Hệ thống nguồn, cơ đọc và mạch audio được bố trí nhằm hạn chế ảnh hưởng lẫn nhau trong quá trình hoạt động.

CD200 Evolution được thiết kế và sản xuất tại Pháp.

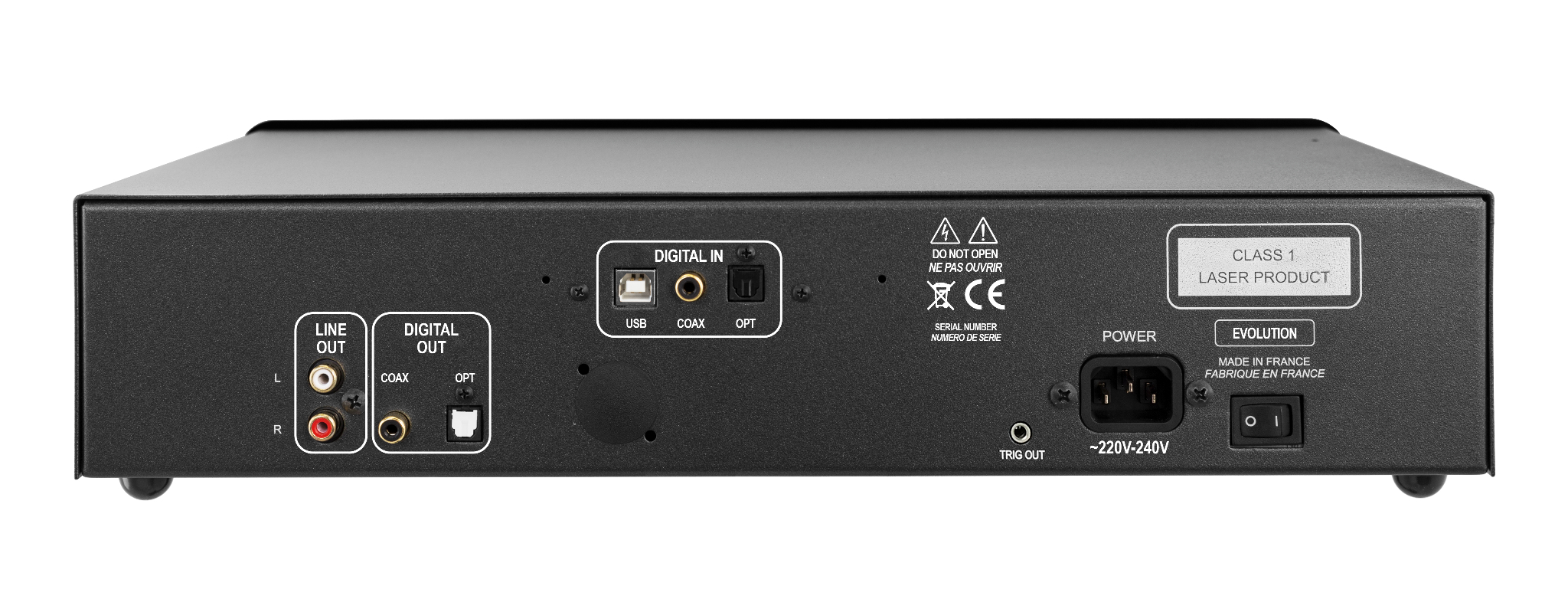

KẾT NỐI

NGÕ RA ANALOG RCA

CD200 Evolution có một ngõ ra analog RCA stereo.

Đây là kết nối phù hợp khi người dùng muốn sử dụng DAC PCM1792A và tầng output analog tích hợp bên trong đầu CD. Chỉ cần kết nối RCA từ CD200 Evolution đến ngõ CD, AUX hoặc Line In trên ampli.

Mức tín hiệu đầu ra đạt 2,65 Vrms. Âm lượng được điều chỉnh trên ampli, không phải trên đầu CD.

NGÕ RA COAXIAL

Ngõ coaxial digital cho phép CD200 Evolution hoạt động như một CD transport, gửi tín hiệu số đến DAC rời hoặc ampli có DAC tích hợp.

Khi sử dụng kết nối này, quá trình chuyển đổi tín hiệu digital sang analog sẽ do DAC bên ngoài đảm nhận. DAC PCM1792A và tầng output analog của CD200 Evolution không tham gia vào đường tín hiệu.

NGÕ RA OPTICAL

Ngõ optical digital cũng được dùng để kết nối với DAC rời hoặc ampli có ngõ optical.

Optical có khả năng cách ly điện giữa hai thiết bị, thuận tiện trong những hệ thống cần hạn chế nhiễu phát sinh qua đường kết nối.

TRIGGER 12 V OUTPUT

CD200 Evolution được trang bị Trigger 12 V Output để điều khiển bật hoặc tắt đồng bộ ampli và những thiết bị có Trigger Input tương thích.

Đây là ngõ Trigger Output, không phải Trigger Input.

BỘ CƠ ĐỌC CD TEAC

CD200 Evolution sử dụng bộ cơ đọc CD TEAC chính hãng đặt ở vị trí trung tâm chassis.

Thiết bị hỗ trợ:

– CD Audio.

– CD-R.

– CD-RW.

– Đĩa chứa tập tin MP3.

– Đĩa chứa tập tin WMA hoặc AAC tương thích.

Cơ đọc chuyên dụng giúp CD200 Evolution duy trì cách sử dụng đơn giản: đặt đĩa vào khay, lựa chọn bài hát và phát nhạc mà không cần ứng dụng hay kết nối mạng.

Khả năng đọc đĩa ghi còn phụ thuộc vào chất lượng đĩa, tình trạng bề mặt và cách đĩa được ghi.

DAC BURR-BROWN PCM1792A

CD200 Evolution sử dụng chip DAC Burr-Brown PCM1792A, hỗ trợ tín hiệu tối đa 24-bit/192 kHz.

Đối với người dùng phổ thông, giá trị chính của DAC tích hợp là có thể kết nối đầu CD trực tiếp với ampli bằng dây RCA mà không cần bổ sung DAC rời.

Theo thông số của ATOLL, mạch DAC đạt dải động và tỷ lệ tín hiệu trên nhiễu 129 dB. Những chỉ số này cho thấy mạch được thiết kế với mức nhiễu nền thấp, dù kết quả nghe thực tế vẫn phụ thuộc vào ampli, loa, phòng nghe và chất lượng bản thu.

TẦNG OUTPUT ANALOG BẰNG LINH KIỆN RỜI

Sau khi tín hiệu được chuyển đổi bởi DAC, tầng output analog đảm nhiệm việc đưa tín hiệu đến ampli qua kết nối RCA.

CD200 Evolution sử dụng mạch vi sai bằng linh kiện rời và hoạt động Class A. Cấu trúc này được ATOLL lựa chọn để hoàn thiện phần xử lý analog trước khi tín hiệu rời khỏi đầu CD.

Đây cũng là phần được khai thác trực tiếp khi người dùng kết nối CD200 Evolution với ampli bằng RCA.

HỆ THỐNG NGUỒN RIÊNG BIỆT

CD200 Evolution sử dụng ba biến áp:

– Biến áp 30 VA dành cho phần digital.

– Biến áp 10 VA dành cho tầng audio.

– Biến áp 1,6 VA dành cho chế độ tiêu thụ điện thấp.

Thiết kế nguồn riêng giúp những khu vực có yêu cầu vận hành khác nhau không phải sử dụng chung một nguồn cấp duy nhất. Ampli có tổng cộng 10 mạch nguồn ổn áp, trong đó có nguồn nhiễu thấp dành riêng cho DAC.

Ở góc độ sử dụng, hệ thống này hỗ trợ cơ đọc, DAC và tầng analog hoạt động ổn định trong cùng một thiết bị.

BO DIGITAL DC200 TÙY CHỌN

CD200 Evolution có thể lắp thêm bo DC200 để sử dụng DAC PCM1792A với các nguồn phát bên ngoài.

Bo DC200 bổ sung:

– 1 ngõ USB-B asynchronous, hỗ trợ PCM tối đa 24-bit/192 kHz.

– 1 ngõ coaxial, hỗ trợ tối đa 24-bit/192 kHz.

– 1 ngõ optical, hỗ trợ tối đa 24-bit/192 kHz.

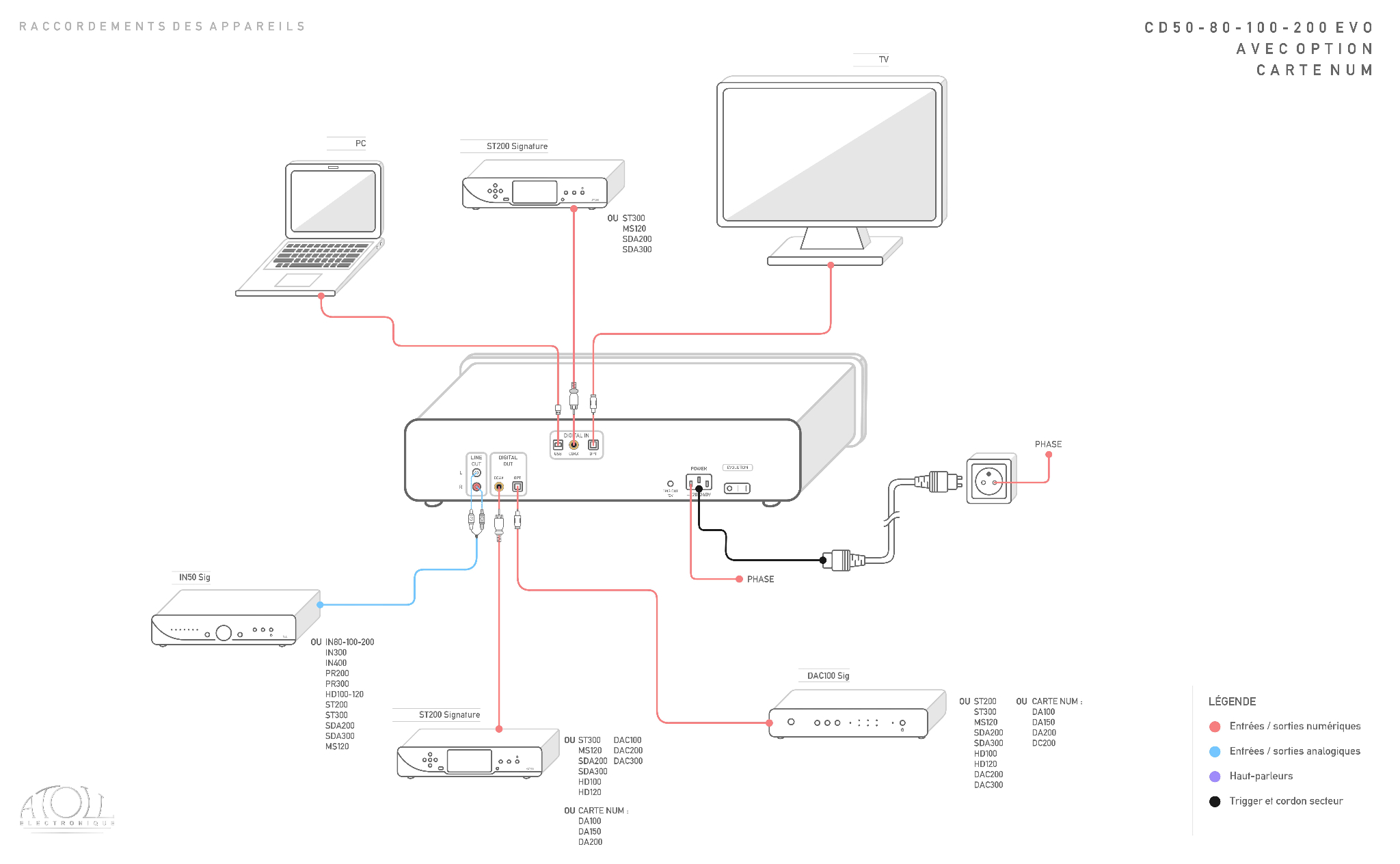

Sau khi lắp DC200, người dùng có thể kết nối:

– Máy tính qua USB-B.

– TV qua optical.

– Streamer hoặc đầu CD transport qua coaxial hoặc optical.

Máy tính Windows có thể cần cài driver XMOS do ATOLL cung cấp. Máy tính sử dụng macOS hoặc Linux thường không cần driver riêng.

DC200 không bổ sung Bluetooth, HDMI hoặc khả năng nghe nhạc qua mạng. Nếu cần streaming, người dùng vẫn phải kết nối một streamer bên ngoài.

REMOTE ATOLL ĐI KÈM

CD200 Evolution đi kèm remote toàn năng ATOLL.

Remote cho phép điều khiển những chức năng cơ bản như:

– Phát và tạm dừng.

– Chuyển bài.

– Tìm kiếm trong bài hát.

– Lặp lại.

– Truy cập trực tiếp bài hát.

Remote cũng có thể điều khiển một số thiết bị ATOLL tương thích khác trong cùng hệ thống.

CD200 EVOLUTION KHÁC GÌ CD100 EVOLUTION?

CD200 Evolution và CD100 Evolution có nhiều điểm chung:

– Cùng sử dụng cơ đọc TEAC.

– Cùng có 10 mạch nguồn ổn áp.

– Cùng sử dụng biến áp 30 VA cho phần digital và 10 VA cho tầng audio.

– Cùng hỗ trợ bo digital DC200.

– Cùng có ngõ ra RCA, coaxial, optical và Trigger 12 V.

Những nâng cấp chính trên CD200 Evolution gồm:

– DAC PCM1792A thay cho PCM1796 trên CD100 Evolution.

– Dải động và tỷ lệ tín hiệu trên nhiễu đạt 129 dB.

– Mặt nhôm dày 8 mm, trong khi CD100 Evolution sử dụng mặt nhôm dày 4 mm.

– Chassis sâu hơn và trọng lượng tăng lên 7 kg.

Vì vậy, CD200 Evolution phù hợp nhất với người muốn nâng cấp phần DAC, tầng analog và mức độ hoàn thiện của đầu CD. Nếu chủ yếu sử dụng ngõ coaxial hoặc optical để đưa tín hiệu đến DAC rời, lợi thế của DAC PCM1792A tích hợp sẽ không được khai thác trực tiếp.

CD200 EVOLUTION PHÙ HỢP VỚI AI?

CD200 Evolution phù hợp với:

– Người có bộ sưu tập CD và muốn xây dựng nguồn phát chuyên dụng.

– Người muốn kết nối trực tiếp đầu CD với ampli qua RCA.

– Người ưu tiên thiết bị được sản xuất tại Pháp và có kết cấu chắc chắn.

– Người muốn bổ sung khả năng nhận tín hiệu từ TV, máy tính hoặc streamer thông qua bo DC200.

– Người đang cân nhắc CD100 Evolution nhưng muốn DAC cao cấp hơn và mặt máy dày hơn.

Nếu đã sở hữu DAC rời phù hợp và chỉ cần thiết bị đọc đĩa để xuất tín hiệu digital, người dùng có thể cân nhắc một đầu CD transport đơn giản hơn.

TÙY CHỌN MÀU SẮC

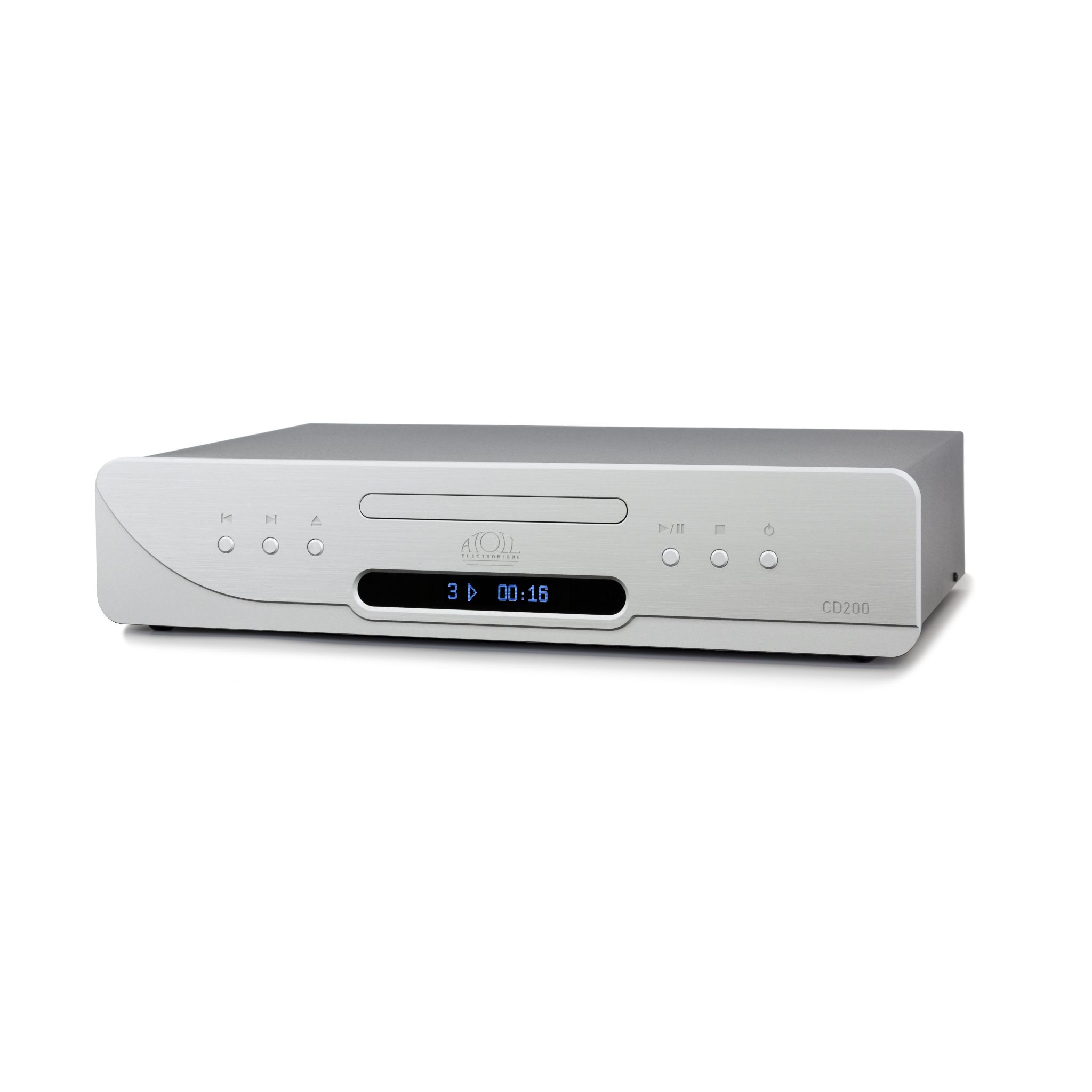

ATOLL CD200 Evolution có hai tùy chọn hoàn thiện:

– Nhôm phay xước anod màu tự nhiên.

– Nhôm phay xước anod màu đen.

Cả hai phiên bản đều sử dụng mặt trước bằng nhôm dày 8 mm.
