GIỚI THIỆU

ATOLL CD80 Evolution là đầu CD Hi-Fi được thiết kế và sản xuất tại Pháp. Sản phẩm phù hợp với người dùng muốn nghe CD bằng một thiết bị chuyên dụng, có sẵn ngõ ra analog nhưng vẫn cho phép kết nối với DAC rời hoặc nâng cấp thêm ngõ vào digital.

CD80 Evolution sử dụng cơ CD trung tâm TEAC thế hệ mới và bộ chuyển đổi Burr-Brown PCM1791A 24-bit/192 kHz. Thiết bị hỗ trợ CD, CD-R, CD-RW cùng các tập tin MP3 và WMA-AAC được ghi trên đĩa.

So với CD50 Evolution, CD80 Evolution vẫn sử dụng cùng cơ TEAC và DAC PCM1791A nhưng được nâng cấp hệ thống nguồn với 10 mạch nguồn ổn áp, bao gồm một mạch nguồn nhiễu thấp dành riêng cho DAC.

THIẾT KẾ VÀ ĐỘ HOÀN THIỆN

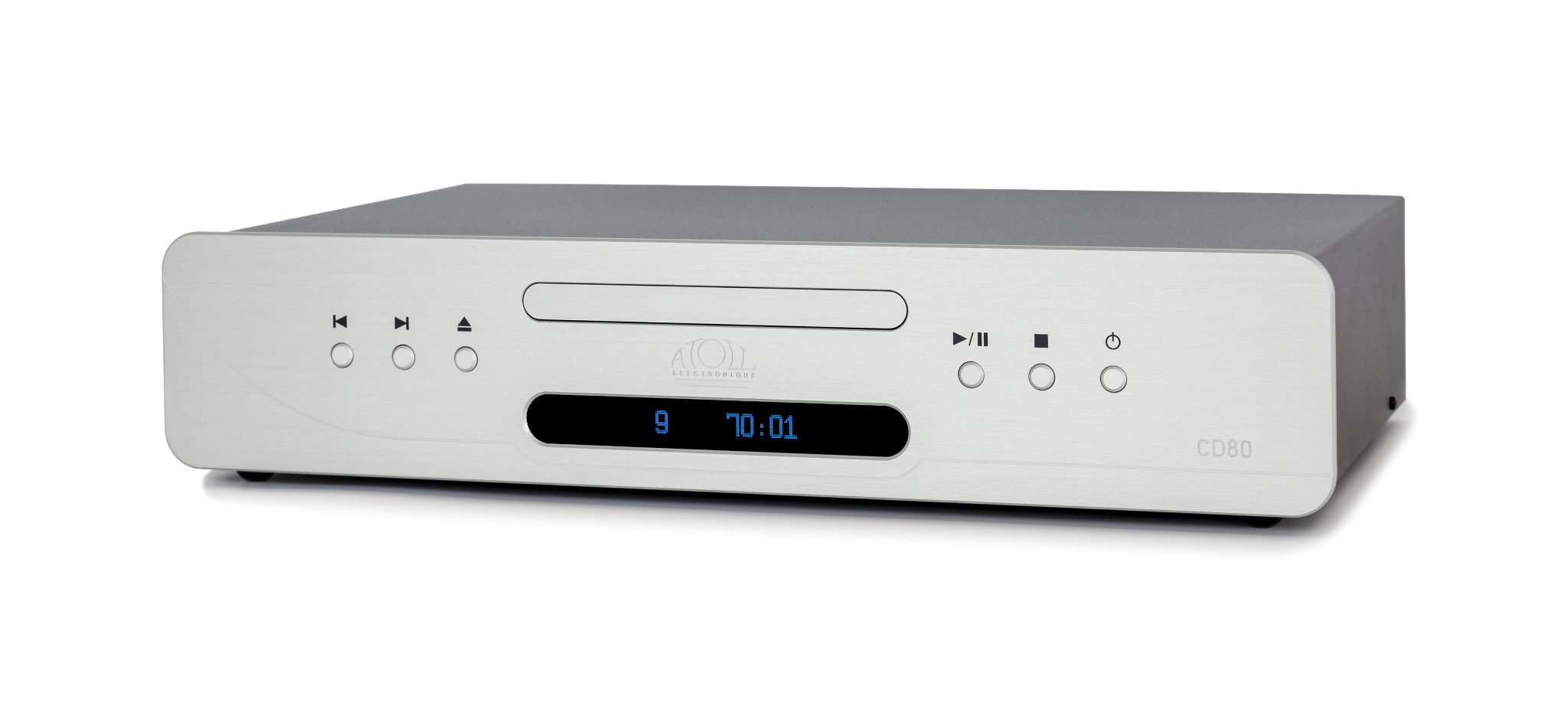

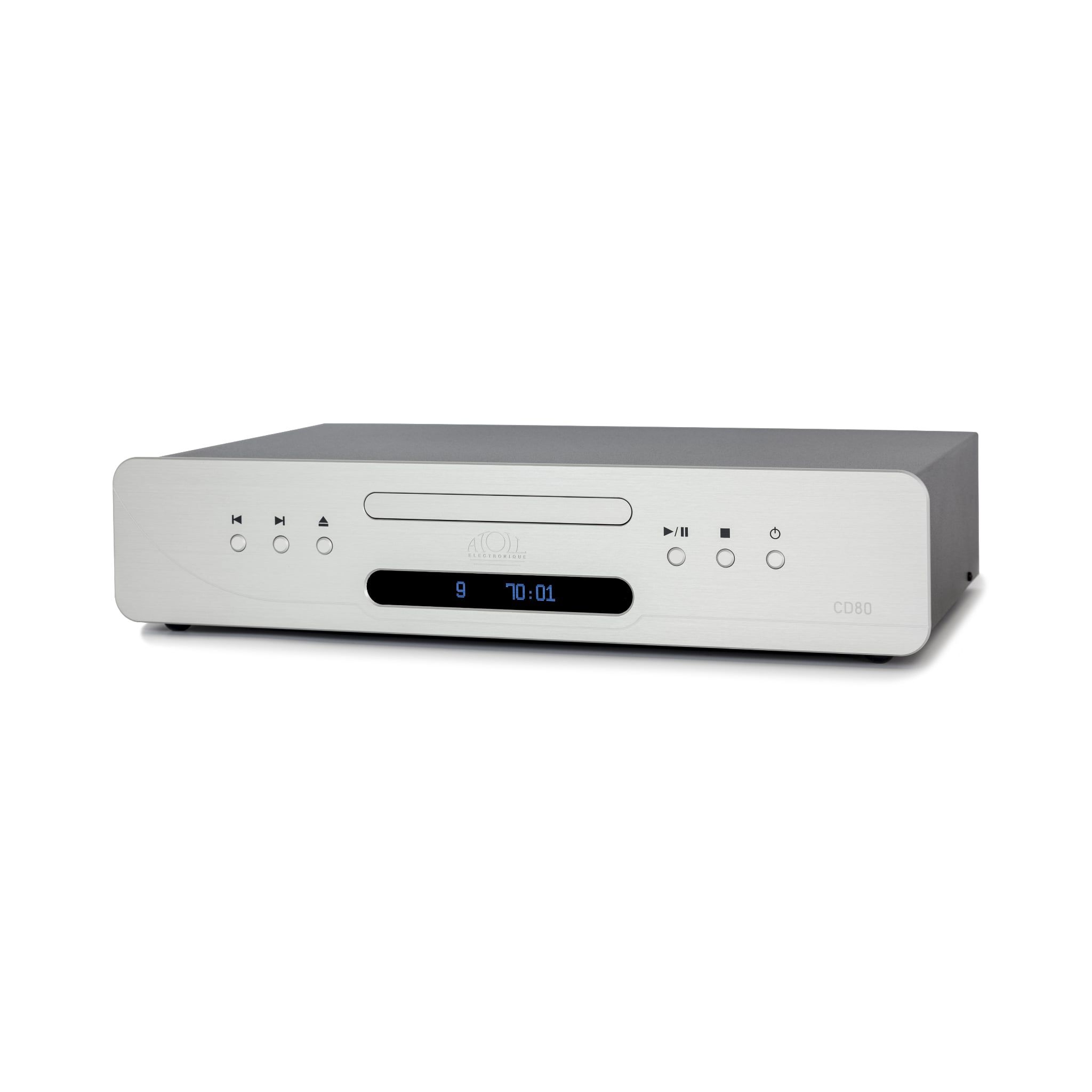

Mặt trước của CD80 Evolution được chế tạo từ nhôm phay xước dày 4 mm. Cơ CD được đặt ở vị trí trung tâm, kết hợp màn hình OLED và các nút điều khiển bố trí trực quan.

Màn hình OLED hiển thị trạng thái phát, số track, thời gian và thông tin CD-Text nếu đĩa có hỗ trợ.

Bên trong, CD80 Evolution được trang bị:

– Cơ CD TEAC thế hệ mới.

– 10 mạch nguồn ổn áp.

– Một mạch nguồn nhiễu thấp dành riêng cho DAC.

– Biến áp 30 VA dành cho phần digital.

– Biến áp 4,6 VA riêng cho phần audio.

– Nguồn 1,6 VA dành cho chế độ tiêu thụ điện thấp.

– Bảng mạch hai mặt hoàn thiện nickel/gold.

– Tầng output analog sử dụng linh kiện rời.

Việc tách nguồn cho phần digital, DAC, phần audio và mạch điều khiển giúp các bộ phận hoạt động độc lập hơn trong cùng một chassis.

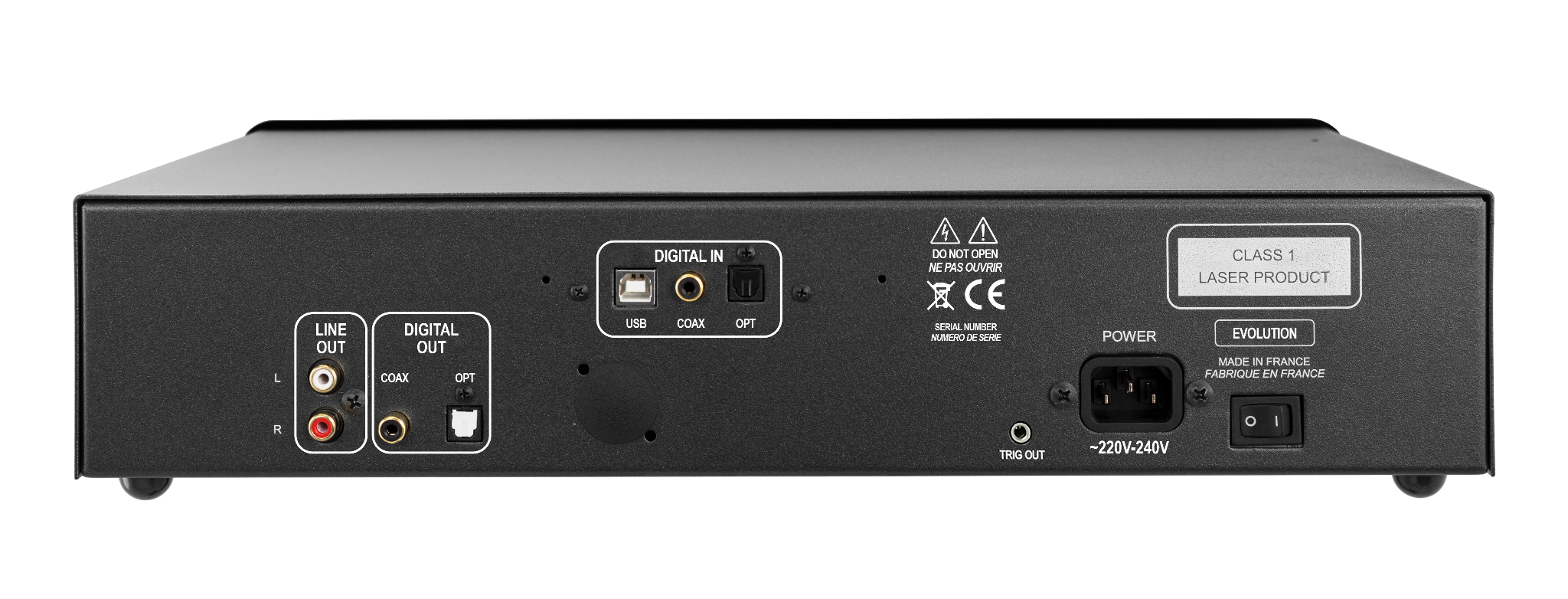

KẾT NỐI

NGÕ RA ANALOG RCA

CD80 Evolution có một ngõ ra analog stereo RCA, cho phép kết nối trực tiếp với ampli tích hợp hoặc preamp.

Cách kết nối tiêu chuẩn:

CD80 Evolution → ampli tích hợp hoặc preamp → power amp → loa

DAC Burr-Brown PCM1791A bên trong đầu CD sẽ đảm nhiệm quá trình chuyển đổi tín hiệu từ digital sang analog. Người dùng không cần mua thêm DAC rời để bắt đầu sử dụng.

Mức tín hiệu đầu ra đạt 2,5 Vrms, phù hợp với phần lớn ngõ vào Line trên ampli và preamp.

NGÕ RA COAXIAL

Ngõ coaxial digital cho phép sử dụng CD80 Evolution như một CD transport.

Tín hiệu từ đĩa CD có thể được gửi đến:

– DAC rời.

– Ampli tích hợp có DAC.

– Streamer có ngõ digital input.

– Thiết bị xử lý digital tương thích.

Trong cấu hình này, DAC của thiết bị nhận sẽ đảm nhiệm quá trình chuyển đổi tín hiệu sang analog.

NGÕ RA OPTICAL

Ngõ optical digital có chức năng tương tự ngõ coaxial, cho phép kết nối đầu CD với DAC hoặc ampli có ngõ optical.

Optical sử dụng đường truyền quang, tạo cách ly điện giữa đầu CD và thiết bị nhận tín hiệu.

TRIGGER 12 V OUTPUT

Trigger 12 V Output cho phép CD80 Evolution điều khiển bật hoặc chuyển sang chế độ chờ đồng bộ với thiết bị có Trigger Input tương thích.

Đây là ngõ Trigger Output, không phải Trigger Input.

BỘ CƠ CD TEAC

CD80 Evolution sử dụng cơ CD trung tâm do TEAC sản xuất.

Thiết bị hỗ trợ:

– Audio CD tiêu chuẩn.

– CD-R.

– CD-RW.

– Tập tin MP3 ghi trên đĩa.

– Tập tin WMA-AAC ghi trên đĩa.

CD80 Evolution là đầu phát chuyên dụng cho CD và không thay thế đầu phát SACD, DVD hoặc Blu-ray.

DAC BURR-BROWN PCM1791A

Bộ chuyển đổi Burr-Brown PCM1791A bên trong CD80 Evolution có độ phân giải 24-bit/192 kHz.

DAC tích hợp cho phép người dùng kết nối trực tiếp đầu CD với ampli qua RCA. Nếu đã sở hữu DAC rời, người dùng có thể xuất tín hiệu qua coaxial hoặc optical.

ATOLL công bố các thông số:

– Dải động: 113 dB.

– Tỷ lệ tín hiệu trên nhiễu: 113 dB.

– Độ méo tại 1 kHz: 0,001%.

Các thông số DAC của CD80 Evolution tương đương CD50 Evolution. Khác biệt chính giữa hai mẫu nằm ở hệ thống nguồn và số lượng mạch nguồn ổn áp.

BO DIGITAL DC200 TÙY CHỌN

Trong cấu hình tiêu chuẩn, CD80 Evolution chỉ tiếp nhận tín hiệu từ đĩa CD. Bo DC200 tùy chọn bổ sung ba ngõ vào digital:

– 1 ngõ coaxial S/PDIF, hỗ trợ tối đa 24-bit/192 kHz.

– 1 ngõ optical S/PDIF, hỗ trợ tối đa 24-bit/192 kHz.

– 1 ngõ USB-B asynchronous dành cho máy tính.

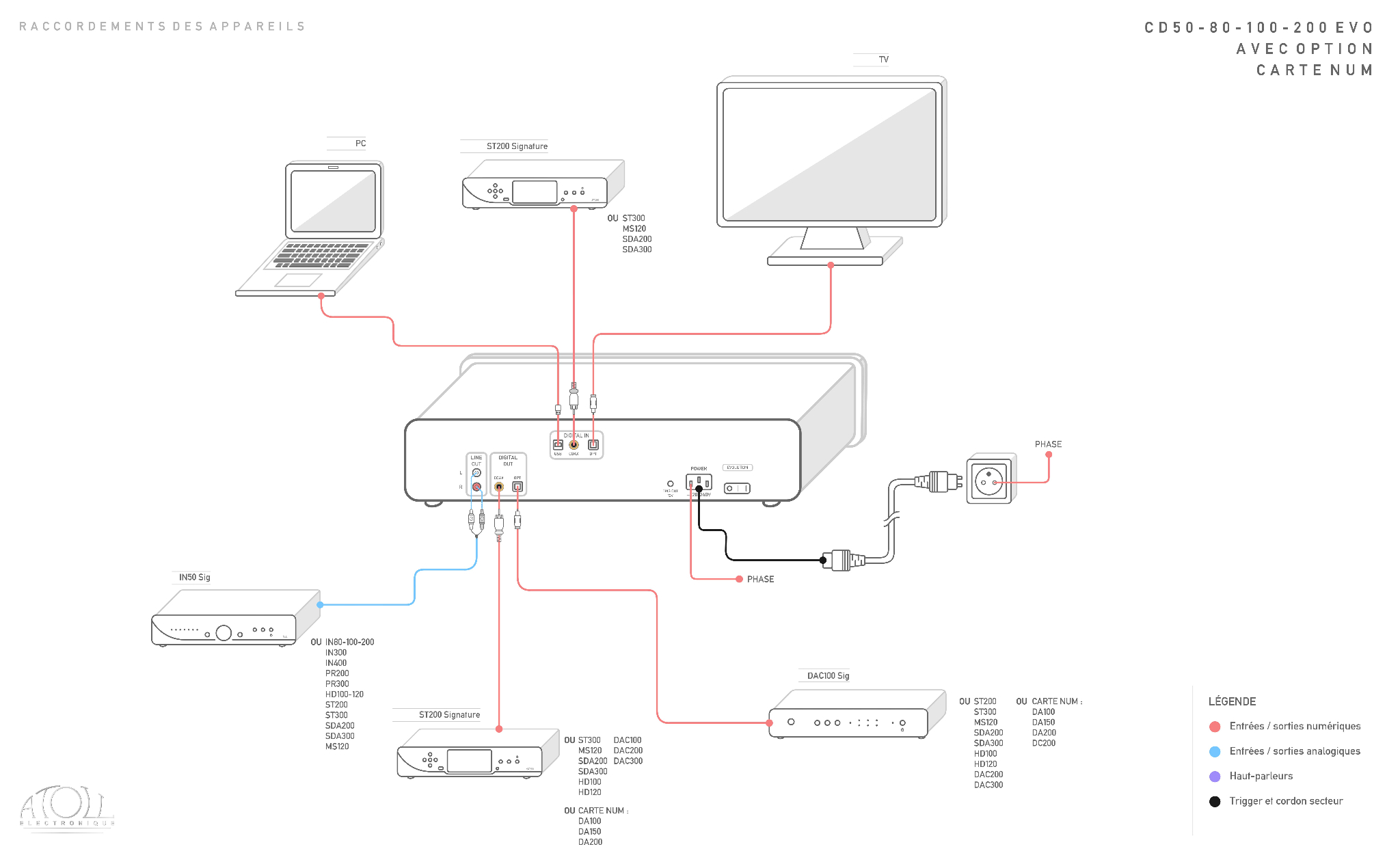

Sau khi lắp DC200, DAC PCM1791A bên trong CD80 Evolution có thể tiếp nhận tín hiệu từ:

– Máy tính Windows, macOS hoặc Linux.

– TV có optical output.

– Đầu CD transport.

– Streamer.

– Nguồn phát digital sử dụng coaxial hoặc optical.

Máy tính Windows cần cài driver XMOS để sử dụng ngõ USB-B. Theo hướng dẫn của ATOLL, máy tính macOS và Linux không cần driver riêng.

DC200 không bổ sung Bluetooth, HDMI hoặc network streaming.

REMOTE ATOLL ĐI KÈM

CD80 Evolution được cung cấp kèm remote toàn năng ATOLL.

Remote hỗ trợ:

– Phát và tạm dừng.

– Chuyển bài.

– Tua nhanh.

– Lập chương trình phát.

– Phát ngẫu nhiên.

– Lặp lại bài hoặc đĩa.

Remote cũng có thể điều khiển một số ampli tích hợp, preamp, tuner và DAC tương thích của ATOLL.

CD80 EVOLUTION KHÁC GÌ CD50 EVOLUTION?

CD50 Evolution và CD80 Evolution có nhiều điểm chung:

– Cùng sử dụng cơ CD TEAC.

– Cùng sử dụng DAC Burr-Brown PCM1791A.

– Cùng hỗ trợ CD, CD-R, CD-RW, MP3 và WMA-AAC.

– Cùng có ngõ ra analog RCA, coaxial và optical.

– Cùng hỗ trợ bo DC200 tùy chọn.

– Cùng kích thước và trọng lượng.

Khác biệt chính nằm ở hệ thống nguồn:

– CD50 Evolution sử dụng 8 mạch nguồn ổn áp.

– CD80 Evolution sử dụng 10 mạch nguồn ổn áp.

– CD80 Evolution có thêm mạch nguồn nhiễu thấp dành riêng cho DAC.

– Tổng điện dung của CD80 Evolution cao hơn.

Nếu cần một đầu CD dễ sử dụng với chi phí hợp lý, CD50 Evolution đã đáp ứng đầy đủ các kết nối cơ bản. CD80 Evolution phù hợp hơn với người muốn đầu tư thêm cho phần nguồn nhưng chưa cần chuyển lên DAC PCM1796 của CD100 Evolution.

CD80 EVOLUTION PHÙ HỢP VỚI AI?

CD80 Evolution là lựa chọn phù hợp cho:

– Người đang sở hữu bộ sưu tập CD.

– Người muốn đầu CD chuyên dụng thay vì đầu phát đa năng.

– Người cần kết nối trực tiếp với ampli qua RCA.

– Người đã có DAC rời và muốn sử dụng đầu máy như CD transport.

– Người muốn nâng cấp thêm USB-B, optical và coaxial input bằng bo DC200.

– Người ưu tiên hệ thống nguồn tốt hơn CD50 Evolution nhưng chưa cần lên CD100 Evolution.

TÙY CHỌN MÀU SẮC

ATOLL CD80 Evolution có hai tùy chọn hoàn thiện:

– Nhôm phay xước anod màu tự nhiên.

– Nhôm phay xước anod màu đen.

Cả hai phiên bản đều sử dụng mặt trước bằng nhôm dày 4 mm.
