ATOLL DAC100 SIGNATURE
Bộ chuyển đổi DAC100 Signature được thiết kế nhằm mang đến cho bạn những gì tốt nhất từ các bản nhạc yêu thích. Nhiều người cho rằng bí quyết của một bộ chuyển đổi tốt nằm ở việc lựa chọn một chip DAC cao cấp. Dù yếu tố này quan trọng, chúng tôi hiểu rằng cốt lõi của tính nhạc còn nằm ở các tầng xử lý tín hiệu mức line, bộ nguồn (biến áp, lọc, ổn áp), quá trình xử lý tín hiệu digital trước khi chuyển đổi, cũng như chất lượng của các linh kiện then chốt: clock, transistor, tụ điện, v.v.
ĐẶC ĐIỂM KỸ THUẬT ATOLL DAC100 SIGNATURE
– Mặt trước bằng nhôm phay xước dày 4 mm.
– Hai biến áp độc lập, trong đó có một biến áp dành riêng cho phần audio mức line.
– Bộ chuyển đổi D/A Burr-Brown PCM1796:
– Dải động: 123 dB.
– Độ méo: 0,0005%.
– Tỷ số tín hiệu trên nhiễu: 123 dB.
– Ngõ vào USB-B bất đồng bộ có khả năng chuyển đổi PCM lên đến 192 kHz, DSD64 và DSD128 qua giao diện XMOS.
– Giao diện USB sử dụng chương trình riêng được thiết kế cho ATOLL.
– Suy giảm âm lượng tại bộ chuyển đổi, chỉ điều khiển được bằng remote.
– Ngõ ra analog unbalanced.
– Bảy bộ nguồn ổn áp.
– Tụ MKP trên đường ghép tín hiệu audio.
– Tầng đầu ra sử dụng linh kiện rời, không hồi tiếp âm và được phân cực ở Class A.
– Nguồn cấp riêng biệt cho tầng digital và tầng audio mức line.
– Biến áp riêng dành cho các tầng digital.
– Có thể điều khiển bằng remote tổng ATOLL.

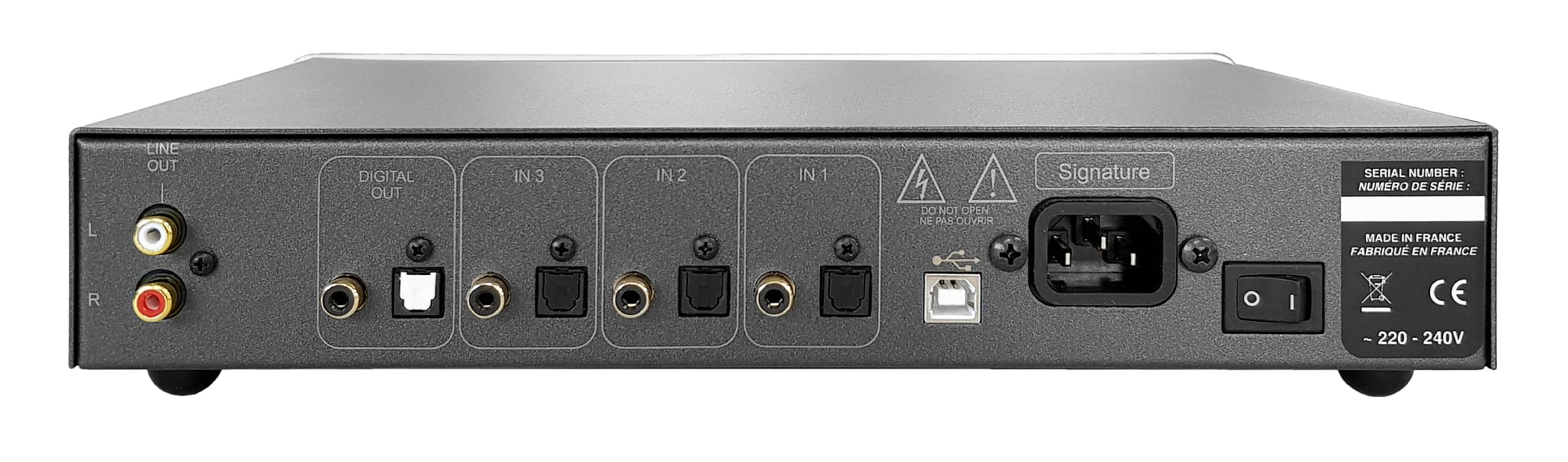

HỆ THỐNG KẾT NỐI
| NGÕ VÀO | NGÕ RA |
|---|---|
| 3 ngõ vào digital quang optical | 1 ngõ ra analog stereo RCA |
| 3 ngõ vào digital coaxial | 1 ngõ ra digital quang optical |
| 1 ngõ vào USB-B | 1 ngõ ra digital coaxial |
THÔNG SỐ KỸ THUẬT ATOLL DAC100 SIGNATURE
| Nguồn cấp | 4,6 VA + 3,2 VA |
|---|---|
| Tổng điện dung | 6.991 µF |
| Đáp tuyến tần số | 5 Hz – 20 kHz |
| Bộ chuyển đổi D/A | Burr-Brown PCM1796 |
| Dải động | 123 dB |
| THD tại 1 kHz, mức 0 dBF | 0,0005% |
| Tỷ số tín hiệu trên nhiễu | 123 dB |
| Mức tín hiệu đầu ra | 2,8 Vrms |
| Kích thước | 320 × 210 × 63 mm |
| Trọng lượng | 2 kg |
DRIVER XMOS RIÊNG
Quan trọng: Để sử dụng ngõ vào USB của bo DAC tùy chọn, người dùng máy tính Windows cần tải driver riêng được cung cấp bên dưới. Driver này không cần thiết đối với Mac và Linux.
TÀI LIỆU DAC100 SIGNATURE
– Hướng dẫn sử dụng.
– Sơ đồ lắp đặt thiết bị.
REMOTE ATOLL TÙY CHỌN
DAC100 Signature có thể sử dụng remote ATOLL tùy chọn để:
– Chọn ngõ vào.
– Suy giảm mức tín hiệu đầu ra.
Remote này còn có thể điều khiển các sản phẩm ATOLL gồm ampli tích hợp, preampli, đầu CD, tuner và DAC.
TÙY CHỌN MÀU SẮC
ATOLL DAC100 Signature có hai phiên bản hoàn thiện:
– Nhôm phay xước anodized màu đen.

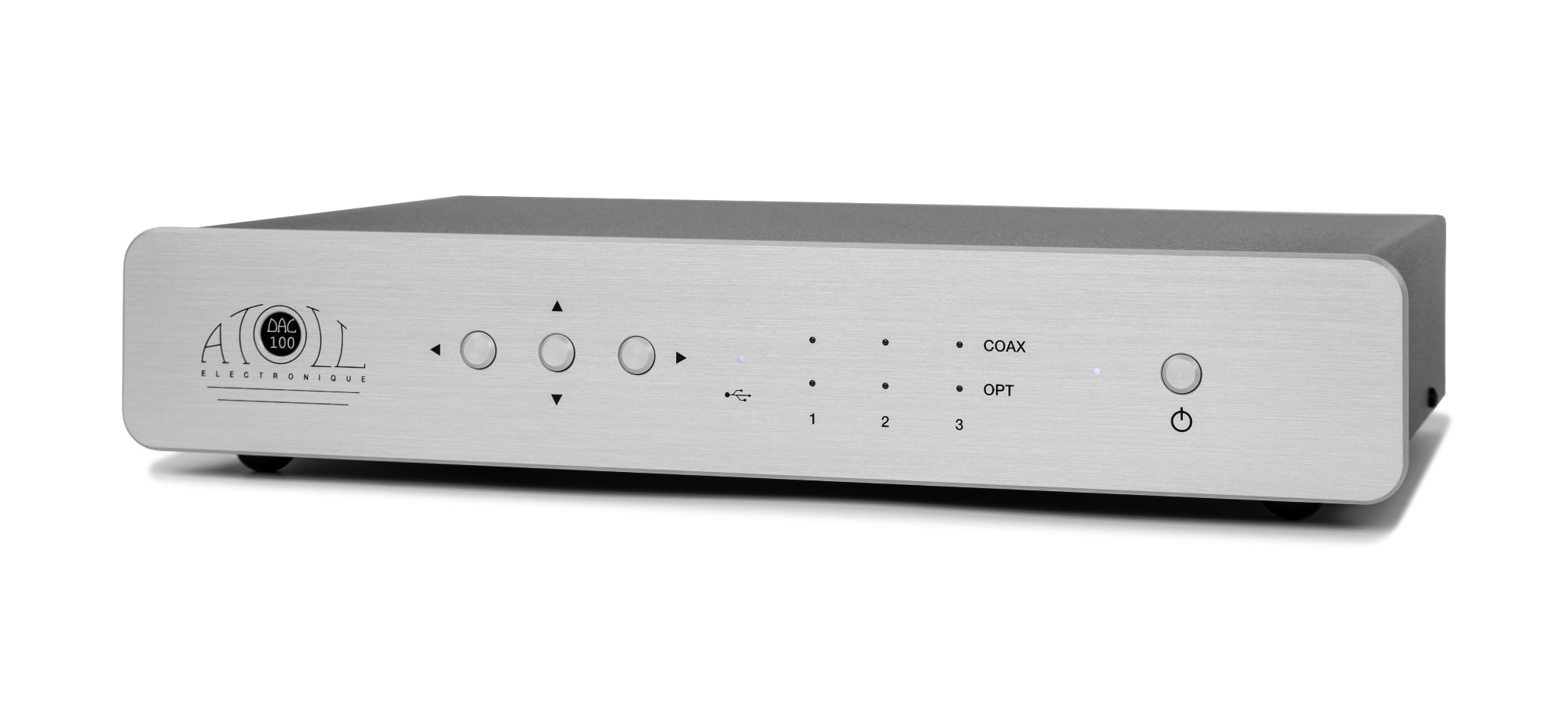

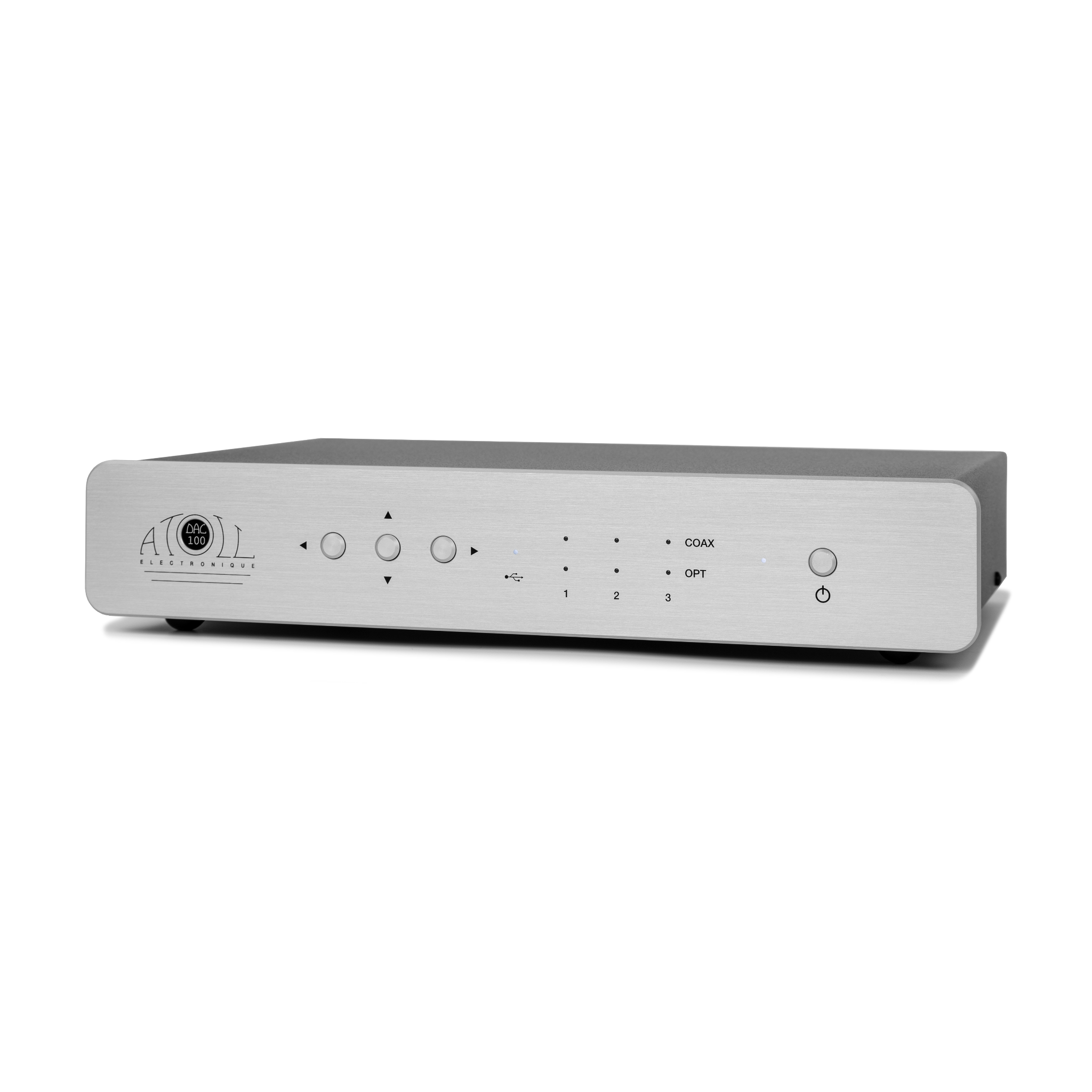

– Nhôm phay xước anodized màu bạc tự nhiên.
DAC100 SIGNATURE PHÙ HỢP
ATOLL DAC100 Signature là bộ giải mã digital-to-analog dành cho hệ thống Hi-Fi sử dụng ampli tích hợp hoặc preampli có ngõ vào analog RCA. Thiết bị cho phép tập trung nhiều nguồn phát digital thông qua ba ngõ optical, ba ngõ coaxial và một ngõ USB-B.
Với người mới, DAC100 Signature giúp kết nối đầu CD transport, streamer, TV hoặc máy tính với hệ thống âm thanh analog. Ngõ USB-B hỗ trợ PCM lên đến 192 kHz cùng DSD64 và DSD128.
Với audiophile, các điểm kỹ thuật đáng chú ý gồm bộ chuyển đổi Burr-Brown PCM1796, hai biến áp độc lập, bảy bộ nguồn ổn áp, nguồn digital và analog tách biệt, tụ ghép MKP cùng tầng đầu ra linh kiện rời Class A.
DAC100 Signature phù hợp khi cần một bộ DAC Hi-Fi nhỏ gọn, nhiều ngõ vào digital và sử dụng ngõ ra RCA unbalanced để tích hợp với hệ thống hiện có.
