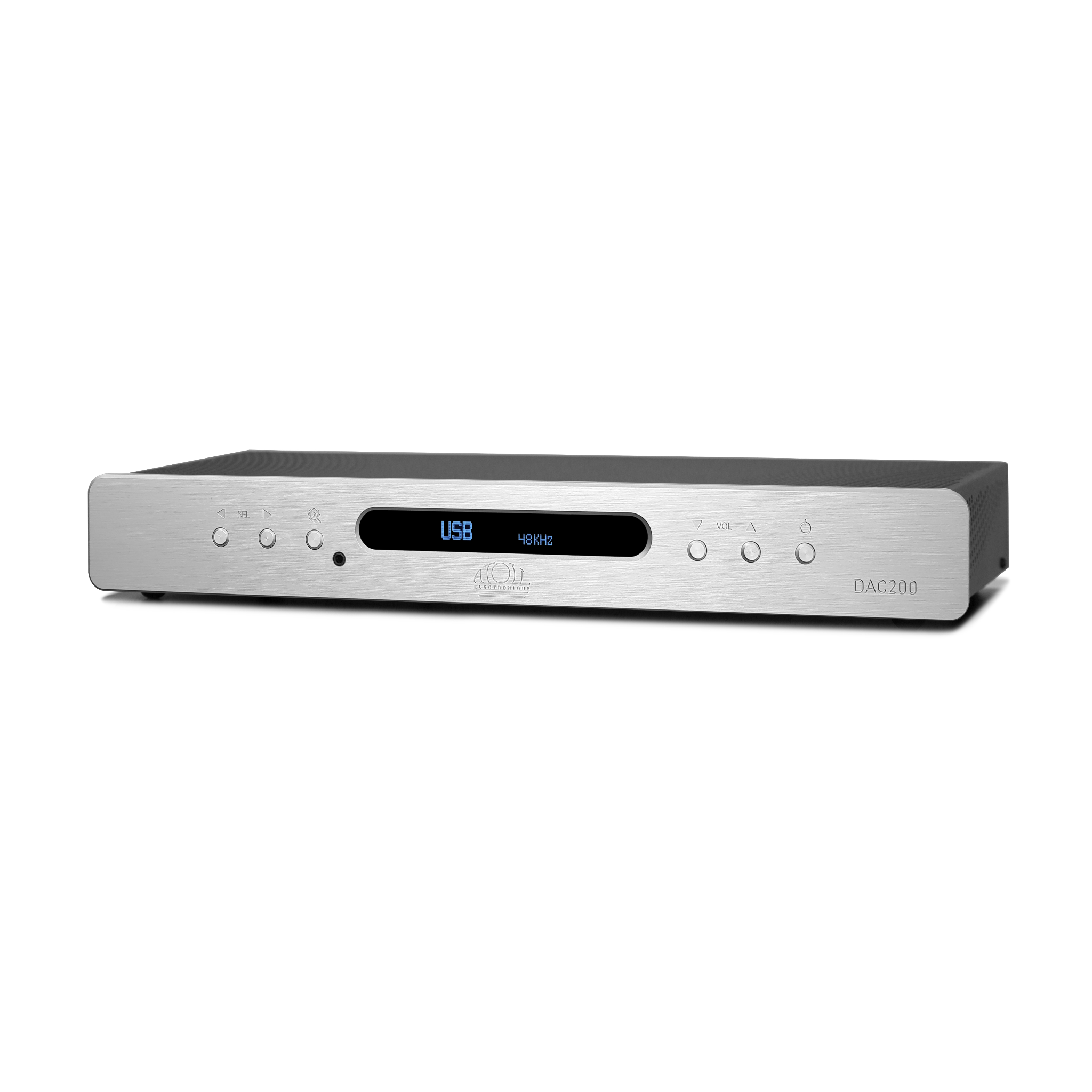

ATOLL DAC200 SIGNATURE
Bộ chuyển đổi DAC200 Signature được thiết kế nhằm mang đến cho bạn những gì tốt nhất từ các bản nhạc yêu thích. Nhiều người cho rằng bí quyết của một bộ chuyển đổi tốt nằm ở việc lựa chọn một chip chuyển đổi “cao cấp”. Dù yếu tố này quan trọng, chúng tôi hiểu rằng cốt lõi của tính nhạc còn nằm ở các tầng xử lý tín hiệu mức line, bộ nguồn (biến áp, lọc, ổn áp), quá trình xử lý tín hiệu digital trước khi chuyển đổi, cũng như chất lượng của các linh kiện then chốt: clock, transistor, tụ điện, v.v.
ĐẶC ĐIỂM KỸ THUẬT ATOLL DAC200 SIGNATURE
– Mặt trước bằng nhôm phay xước dày 8 mm.
– Ba biến áp tuyến tính độc lập, trong đó hai biến áp dành riêng cho phần audio mức line.
– Bộ chuyển đổi SABRE ES9028PRO, 32-bit/768 kHz:
– Dải động: 133 dB.
– THD tại 1 kHz, mức 0 dBF: –120 dB.
– Tỷ số tín hiệu trên nhiễu: 129 dB.
– Bộ nguồn SABRE ES9311EQ có độ nhiễu rất thấp, dưới 1 µVrms.
– Clock độ chính xác siêu cao với jitter thấp.
– Ngõ vào USB-B bất đồng bộ có khả năng chuyển đổi PCM lên đến 768 kHz cùng DSD64, DSD128, DSD256 và DSD512 qua giao diện USB XMOS sử dụng chương trình riêng được thiết kế cho ATOLL.
– Điều khiển âm lượng tại bộ chuyển đổi; có thể vô hiệu hóa bằng chế độ BY-PASS ON hoặc OFF.
– Ngõ ra analog unbalanced và balanced.
– Mười hai bộ ổn áp độc lập.
– Nguồn cấp balanced dành cho các tầng audio đầu ra, sử dụng biến áp tuyến tính.
– Tụ ghép tín hiệu công nghệ MKP.
– Tụ cao tần công nghệ mica bạc.
– Tầng đầu ra sử dụng linh kiện rời, không hồi tiếp âm và được phân cực ở Class A.
– Nguồn cấp riêng biệt cho tầng digital và tầng audio mức line.
– Biến áp riêng dành cho các tầng digital.
– Remote tổng ATOLL được cung cấp theo máy.
ĐỊNH DẠNG VÀ ĐỘ PHÂN GIẢI ĐƯỢC HỖ TRỢ
– Các ngõ vào S/PDIF hỗ trợ PCM lên đến 192 kHz.
– USB-B hỗ trợ chuyển đổi PCM lên đến 768 kHz cùng DSD64, DSD128, DSD256 và DSD512.
– Khả năng này có thể thay đổi tùy theo phần mềm hoặc hệ điều hành của nguồn phát USB.

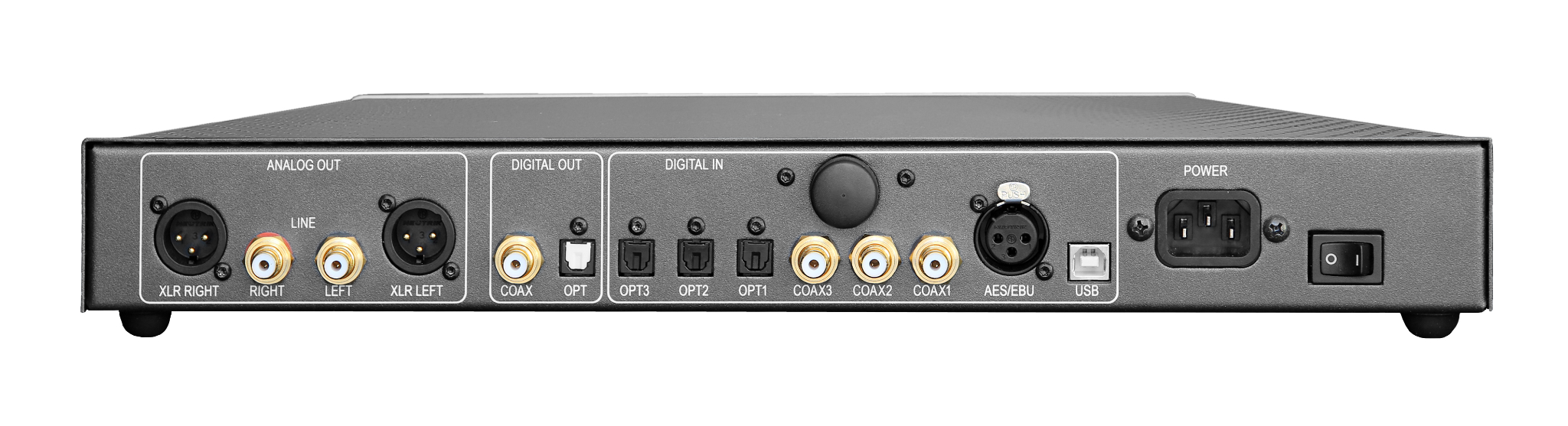

HỆ THỐNG KẾT NỐI
| NGÕ VÀO DIGITAL | NGÕ RA DIGITAL | NGÕ RA ANALOG |
|---|---|---|
| 3 ngõ vào coaxial | 1 ngõ ra coaxial | 1 ngõ ra stereo RCA unbalanced |
| 3 ngõ vào quang Toslink | 1 ngõ ra quang optical | 1 ngõ ra stereo XLR balanced |
| 1 ngõ vào AES/EBU | 1 ngõ tai nghe jack 3,5 mm | |
| 1 ngõ vào Bluetooth® | ||
| 1 ngõ vào USB-B |

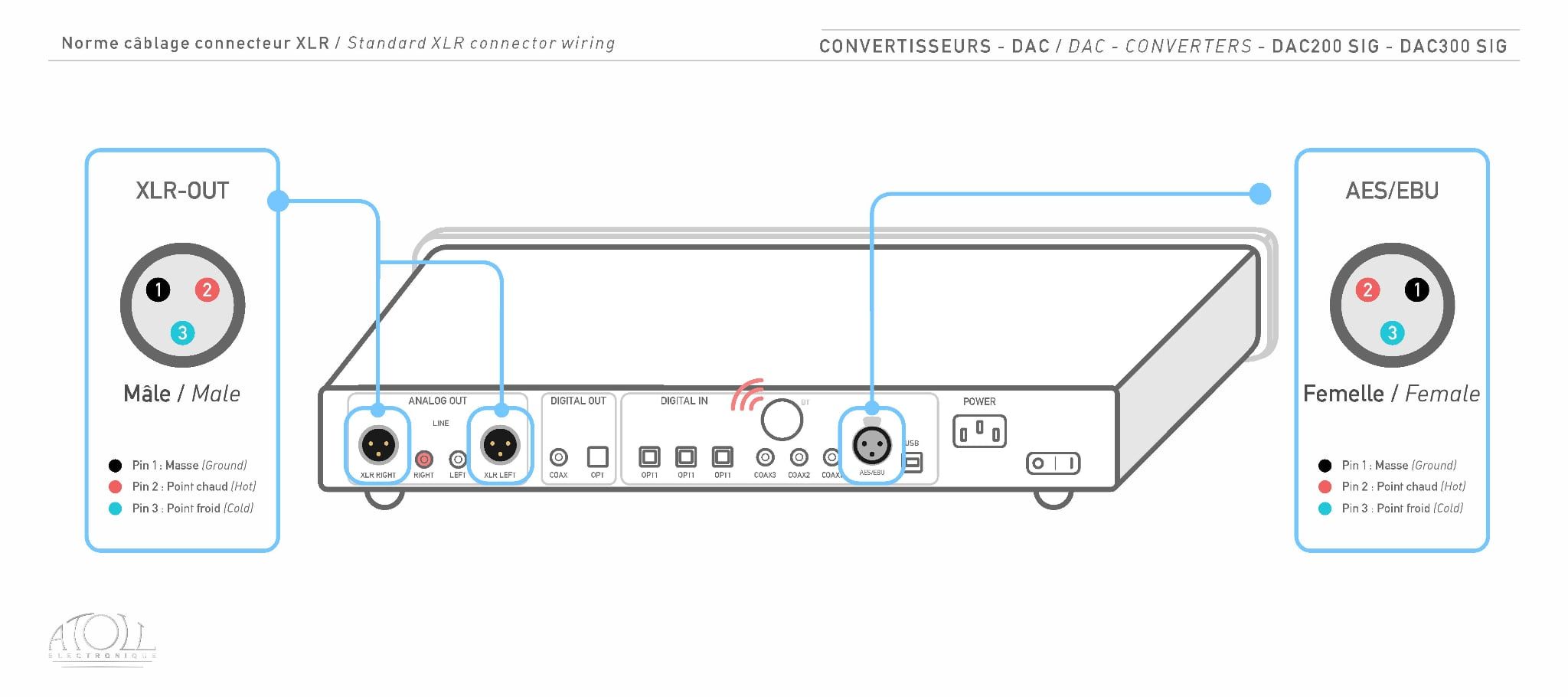

Trang sản phẩm chính thức cung cấp hình minh họa tiêu chuẩn đấu dây đầu nối XLR để người dùng tham khảo.
THÔNG SỐ KỸ THUẬT ATOLL DAC200 SIGNATURE
| Nguồn cấp | 2 × 4,6 VA + 10 VA |
|---|---|
| Tổng điện dung | 20.030 µF |
| Đáp tuyến tần số | 5 Hz – 20 kHz |
| Bộ chuyển đổi | SABRE ES9028PRO |
| Dải động | 133 dB |
| THD tại 1 kHz, mức 0 dBF | –120 dB |
| Tỷ số tín hiệu trên nhiễu | 129 dB |
| Mức tín hiệu đầu ra | 2,25 Vrms |
| Kích thước | 440 × 293 × 63 mm |
| Trọng lượng | 5 kg |
DRIVER XMOS RIÊNG
Quan trọng: Để sử dụng ngõ vào USB của bo DAC tùy chọn, người dùng máy tính Windows cần tải driver riêng được cung cấp bên dưới. Driver này không cần thiết đối với Mac và Linux.
TÀI LIỆU DAC200 SIGNATURE
– Hướng dẫn sử dụng.
– Sơ đồ lắp đặt thiết bị.
REMOTE ATOLL ĐI KÈM
DAC200 Signature có thể sử dụng remote ATOLL được cung cấp theo máy để:
– Chọn ngõ vào.
– Điều khiển âm lượng.
Remote này còn có thể điều khiển các sản phẩm ATOLL gồm ampli tích hợp, preampli, đầu CD, tuner và DAC.

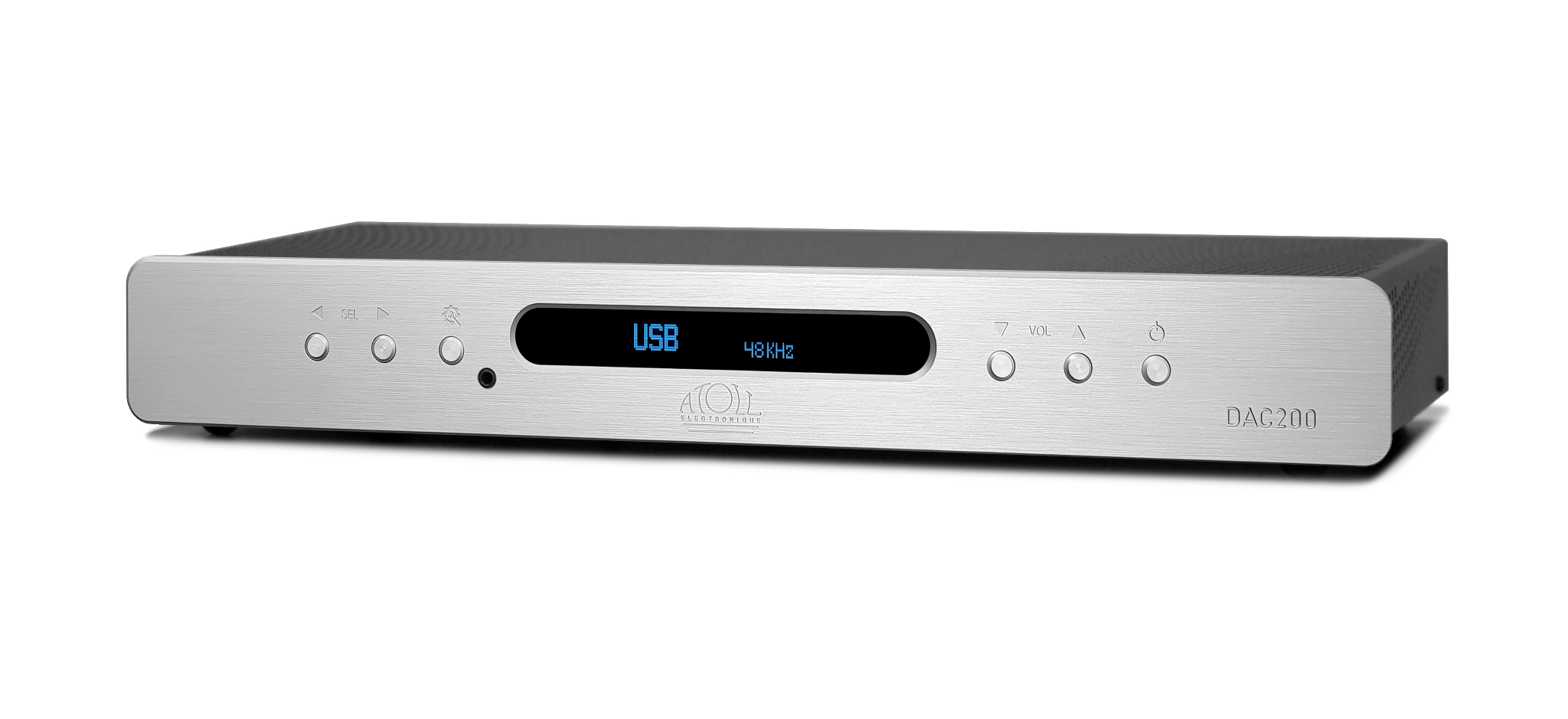

TÙY CHỌN MÀU SẮC
ATOLL DAC200 Signature có hai phiên bản hoàn thiện:
– Nhôm phay xước anodized màu đen.
– Nhôm phay xước anodized màu bạc tự nhiên.
DAC200 SIGNATURE PHÙ HỢP
ATOLL DAC200 Signature là bộ giải mã digital-to-analog dành cho hệ thống Hi-Fi cần nhiều chuẩn kết nối và độ phân giải cao. Thiết bị nhận tín hiệu qua coaxial, optical Toslink, AES/EBU, Bluetooth® và USB-B; đồng thời cung cấp ngõ ra RCA unbalanced, XLR balanced và tai nghe 3,5 mm.
Với người mới, DAC200 Signature giúp tập trung nhiều nguồn digital vào một thiết bị, cho phép chọn nguồn và điều khiển âm lượng bằng remote đi kèm. Chế độ BY-PASS cho phép vô hiệu hóa điều khiển âm lượng tại bộ chuyển đổi khi cần phối ghép theo cấu hình hệ thống.
Với audiophile, các điểm kỹ thuật đáng chú ý gồm bộ chuyển đổi SABRE ES9028PRO 32-bit/768 kHz, nguồn nhiễu thấp ES9311EQ, clock jitter thấp, ba biến áp tuyến tính độc lập, mười hai bộ ổn áp, tụ MKP, tụ mica bạc và tầng đầu ra linh kiện rời Class A.
Ngõ USB-B bất đồng bộ hỗ trợ PCM lên đến 768 kHz cùng DSD512, trong khi ngõ XLR balanced giúp DAC200 Signature phù hợp với những hệ thống Hi-Fi sử dụng kết nối balanced.
