GIỚI THIỆU

ATOLL DR200 Evolution là CD transport chuyên dụng được thiết kế và sản xuất tại Pháp. Thiết bị tập trung hoàn toàn vào nhiệm vụ đọc dữ liệu từ đĩa CD và truyền tín hiệu digital đến DAC rời, ampli tích hợp DAC hoặc preamp có ngõ vào digital.

DR200 Evolution sử dụng cơ đọc TEAC thế hệ mới đặt ở trung tâm chassis, kết hợp xử lý chống rung riêng cho cơ đĩa. Phần digital được cấp nguồn bằng biến áp tuyến tính 30 VA, trong khi một biến áp 1,6 VA riêng đảm nhiệm các mạch tiêu thụ điện thấp.

Tín hiệu digital được cách ly và tái định dạng bằng mạch LVDS. Riêng các đường S/PDIF coaxial và AES/EBU còn sử dụng biến áp cách ly tỷ lệ 1:1 nhằm hạn chế nhiễu điện truyền giữa đầu transport và DAC.

Hệ thống kết nối gồm coaxial, optical, AES/EBU và Trigger 12 V Output. So với DR100 Evolution, DR200 Evolution có mặt trước dày hơn, tổng điện dung lớn hơn, ngõ AES/EBU và tầng xuất digital được đầu tư cao hơn.

Cần lưu ý rằng DR200 Evolution là CD transport thuần túy. Thiết bị không tích hợp DAC và không có ngõ ra analog RCA hoặc XLR.

THIẾT KẾ VÀ ĐỘ HOÀN THIỆN

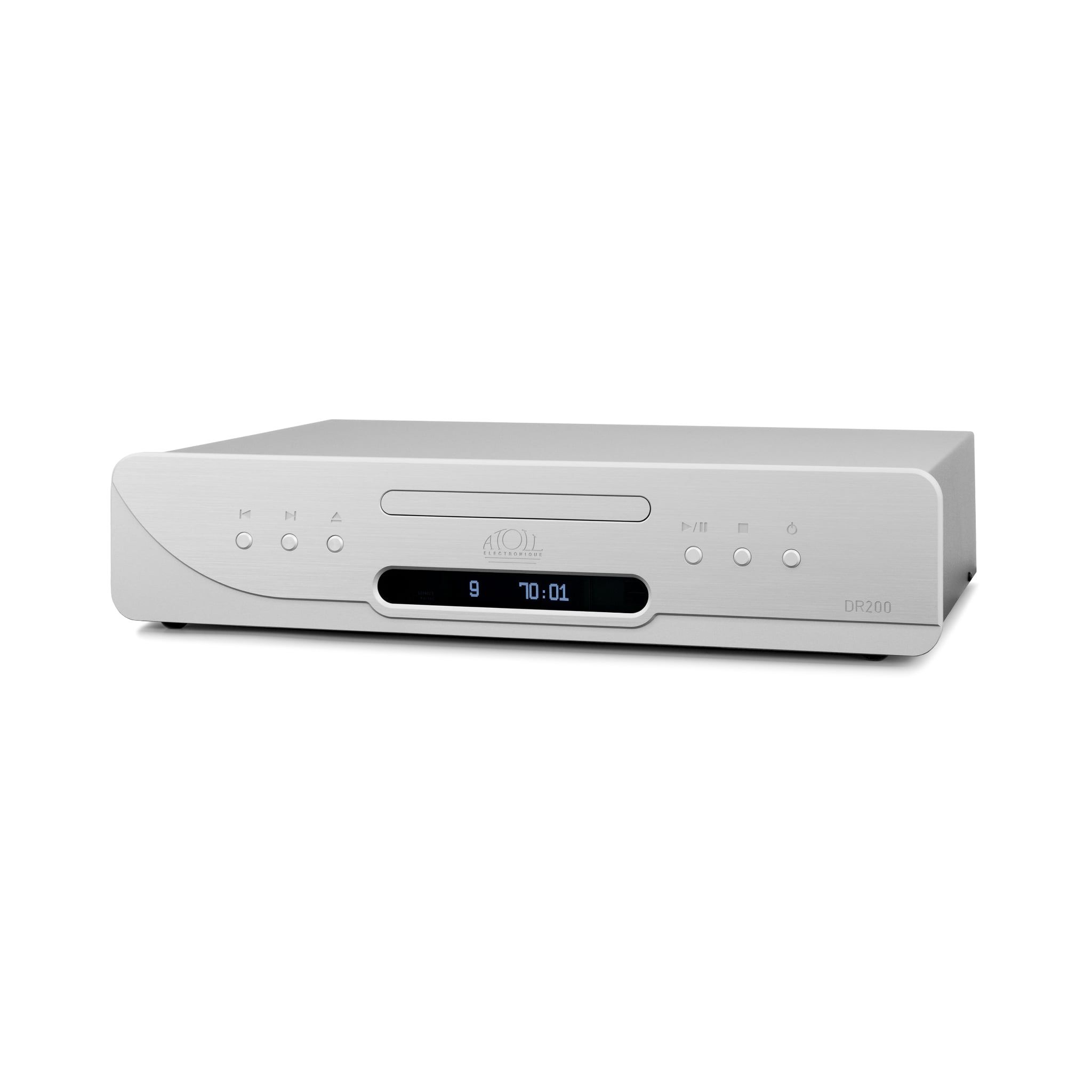

Mặt trước của DR200 Evolution được chế tạo từ nhôm phay xước dày 8 mm, gấp đôi độ dày mặt trước của DR100 Evolution.

Khay đĩa được đặt ở trung tâm, kết hợp màn hình OLED tiêu thụ điện thấp cùng hệ thống phím điều khiển trực tiếp. Thiết kế cân đối giúp DR200 Evolution dễ dàng bố trí cùng DAC, ampli hoặc những thiết bị ATOLL có chiều rộng tiêu chuẩn 440 mm.

Màn hình OLED hiển thị số track, thời gian phát và trạng thái hoạt động. Thiết bị cũng hỗ trợ CD-Text đối với những đĩa có lưu thông tin tương thích.

Bên trong, DR200 Evolution sử dụng bảng mạch hai mặt với lớp hoàn thiện nickel/gold. Cách hoàn thiện này giúp bảo vệ bề mặt mạch khỏi oxy hóa và duy trì độ ổn định tại các điểm tiếp xúc.

DR200 Evolution được sản xuất tại Pháp.

CD TRANSPORT THUẦN TÚY

Khác với đầu CD player hoàn chỉnh, DR200 Evolution không thực hiện quá trình chuyển đổi tín hiệu digital sang analog.

Chuỗi tín hiệu khi sử dụng thiết bị:

CD → DR200 Evolution → DAC → ampli → loa

Trong đó:

– DR200 Evolution đọc dữ liệu từ đĩa và xuất tín hiệu digital.

– DAC chuyển tín hiệu digital thành tín hiệu analog.

– Ampli khuếch đại tín hiệu analog để điều khiển loa.

DAC có thể là một thiết bị rời hoặc được tích hợp bên trong ampli, preamp, streamer hay network player.

DR200 Evolution không thể kết nối trực tiếp với một ampli chỉ có ngõ AUX, CD hoặc Line In analog. Trong trường hợp đó, người dùng cần bổ sung DAC rời giữa đầu transport và ampli.

CƠ ĐỌC TEAC THẾ HỆ MỚI

DR200 Evolution sử dụng cơ đọc CD nguyên bản của TEAC thế hệ mới, được bố trí tại trung tâm chassis.

Cơ đọc và chassis được xử lý chống rung nhằm hạn chế ảnh hưởng của rung động cơ học trong quá trình quay và đọc đĩa. Đây là yếu tố quan trọng đối với CD transport vì cơ đĩa phải duy trì quá trình truy xuất dữ liệu ổn định trước khi tín hiệu được chuyển đến tầng xuất digital.

DR200 Evolution tương thích với:

– Audio CD.

– CD-R.

– CD-RW.

– Tệp MP3.

– Tệp WMA và AAC.

– CD-Text.

Thiết bị không được ATOLL công bố hỗ trợ SACD. Với đĩa SACD hybrid, DR200 Evolution chỉ có thể đọc lớp CD tiêu chuẩn nếu đĩa cung cấp lớp dữ liệu này.

XỬ LÝ CHỐNG RUNG

Cơ đọc của DR200 Evolution được áp dụng xử lý chống rung riêng.

Rung động có thể phát sinh từ motor quay đĩa, chuyển động của cụm laser, biến áp nguồn hoặc môi trường bên ngoài. Hệ thống chống rung giúp tạo điều kiện làm việc ổn định hơn cho cơ đọc và hạn chế dao động cơ học truyền vào chassis.

Xử lý chống rung không làm thay đổi dữ liệu được lưu trên đĩa, nhưng hỗ trợ cơ đọc duy trì quá trình truy xuất và điều khiển servo ổn định hơn.

Khi lắp đặt, người dùng vẫn nên đặt DR200 Evolution trên bề mặt chắc chắn, cân bằng và tránh đặt trực tiếp lên ampli công suất hoặc thiết bị tỏa nhiệt lớn.

THIẾT KẾ GIẢM JITTER

Jitter là sai lệch nhỏ về thời điểm xuất hiện của các xung digital.

Dữ liệu âm thanh có thể vẫn đầy đủ về mặt số học, nhưng độ ổn định thời gian của luồng tín hiệu sẽ ảnh hưởng đến quá trình tiếp nhận và giải mã tại DAC.

ATOLL tối ưu bảng mạch digital của DR200 Evolution nhằm giảm jitter trước khi tín hiệu được đưa đến các ngõ ra.

Kết quả thực tế còn phụ thuộc vào:

– Ngõ digital được sử dụng.

– Chất lượng dây kết nối.

– Thiết kế ngõ nhận của DAC.

– Khả năng khử jitter và phục hồi clock của DAC.

– Nguồn điện và cách bố trí toàn bộ hệ thống.

Vì vậy, transport và DAC cần được xem là hai thành phần phối hợp trong cùng một chuỗi digital.

CÁCH LY VÀ TÁI ĐỊNH DẠNG BẰNG LVDS

DR200 Evolution sử dụng mạch LVDS để cách ly và tái định dạng tín hiệu digital.

LVDS là phương thức truyền tín hiệu vi sai ở điện áp thấp, phù hợp với các mạch digital tốc độ cao. Trong DR200 Evolution, công nghệ này được sử dụng bên trong để duy trì dạng xung ổn định trước tầng xuất.

LVDS không phải một loại cổng kết nối ở mặt sau. Người dùng vẫn kết nối DR200 Evolution với DAC thông qua coaxial, optical hoặc AES/EBU.

BIẾN ÁP CÁCH LY DIGITAL TỶ LỆ 1:1

Một nâng cấp đáng chú ý của DR200 Evolution là biến áp cách ly tỷ lệ 1:1 dành cho các đường S/PDIF và AES/EBU.

Biến áp này truyền tín hiệu digital bằng liên kết từ trường thay vì tạo đường nối điện trực tiếp giữa hai thiết bị. Cấu trúc đó giúp:

– Hạn chế nhiễu điện truyền từ transport sang DAC.

– Giảm nguy cơ hình thành vòng mass qua đường digital.

– Cách ly phần điện giữa nguồn phát và thiết bị nhận.

– Duy trì trở kháng phù hợp cho đường truyền digital.

Tỷ lệ 1:1 có nghĩa số vòng dây giữa phía vào và phía ra tương đương nhau. Biến áp không được dùng để tăng điện áp mà chủ yếu phục vụ cách ly và ghép tín hiệu.

NGUỒN TUYẾN TÍNH 30 VA

Các tầng digital của DR200 Evolution sử dụng nguồn tuyến tính với biến áp riêng 30 VA.

Nguồn điện này phục vụ cơ đọc và các mạch xử lý digital. ATOLL lựa chọn nguồn tuyến tính nhằm kiểm soát nhiễu tại những khu vực ảnh hưởng trực tiếp đến quá trình đọc và truyền tín hiệu.

Thiết bị còn có một biến áp 1,6 VA dành cho các mạch tiêu thụ điện thấp. Cách bố trí này cho phép phần nguồn chính được tách khỏi mạch standby khi không cần hoạt động.

Tổng điện dung bên trong DR200 Evolution đạt 23.000 µF, cao hơn mức 15.000 µF của DR100 Evolution.

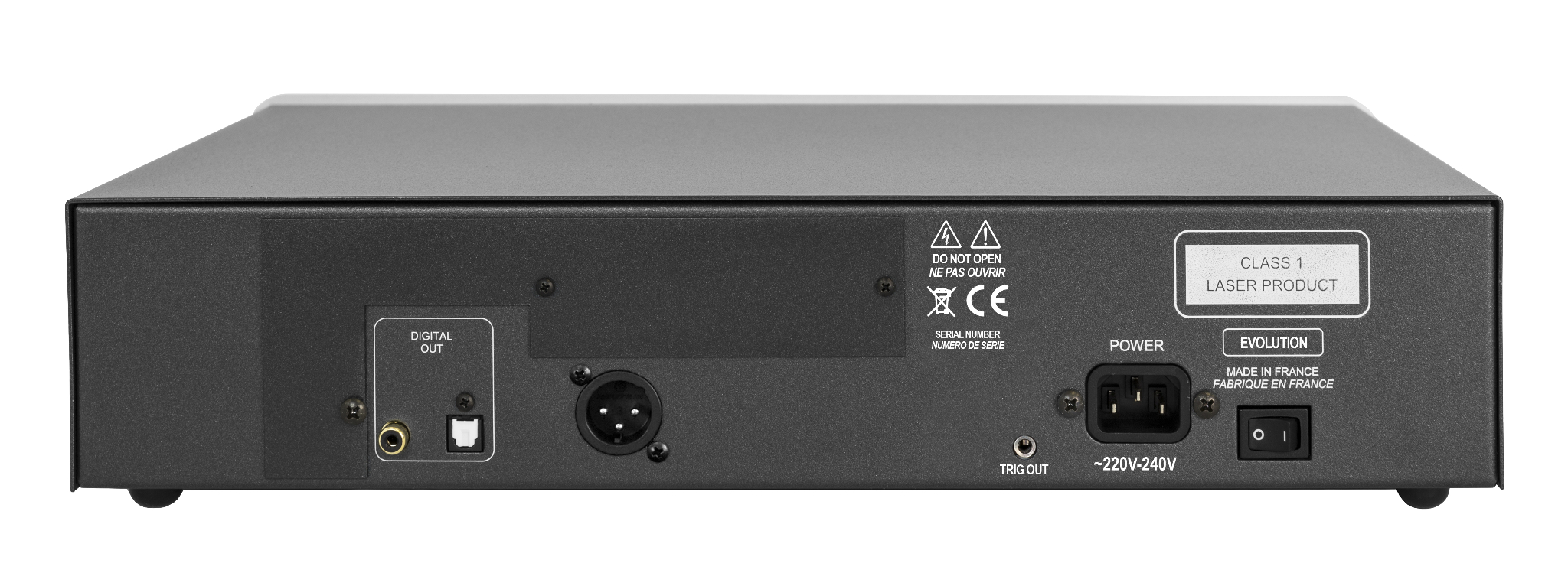

KẾT NỐI

NGÕ RA COAXIAL S/PDIF

DR200 Evolution được trang bị một ngõ ra coaxial S/PDIF trên đầu nối RCA chất lượng cao, sử dụng vật liệu cách điện PTFE.

Sơ đồ kết nối:

DR200 Evolution Coaxial Out → DAC hoặc ampli Coaxial In

Kết nối coaxial truyền tín hiệu digital bằng điện. Người dùng nên sử dụng cáp digital coaxial có trở kháng danh định 75 Ω thay vì dây RCA analog thông thường.

Biên độ tín hiệu digital được ATOLL công bố ở mức 1 V.

NGÕ RA OPTICAL

Ngõ optical sử dụng cáp quang Toslink để truyền tín hiệu digital bằng ánh sáng.

Sơ đồ kết nối:

DR200 Evolution Optical Out → DAC hoặc ampli Optical In

Do không tạo liên kết điện trực tiếp, optical có thể hữu ích khi hệ thống xuất hiện nhiễu liên quan đến vòng mass.

Coaxial và optical đều có thể được sử dụng với tín hiệu từ CD. Chất lượng thực tế phụ thuộc vào thiết kế ngõ xuất, ngõ nhận trên DAC và dây kết nối, không chỉ phụ thuộc vào tên của chuẩn truyền dẫn.

NGÕ RA AES/EBU

DR200 Evolution được trang bị một ngõ ra AES/EBU sử dụng đầu nối XLR.

Sơ đồ kết nối:

DR200 Evolution AES/EBU Out → DAC AES/EBU In

AES/EBU là chuẩn truyền tín hiệu digital cân bằng, thường sử dụng cáp có trở kháng danh định 110 Ω. Chuẩn này được sử dụng phổ biến trong thiết bị phòng thu và nhiều DAC Hi-Fi cao cấp.

Đầu XLR AES/EBU không phải ngõ ra analog balanced. Không được kết nối cổng này với ngõ analog XLR trên ampli hoặc preamp.

Muốn sử dụng AES/EBU, DAC phải có ngõ AES/EBU Input tương thích.

TRIGGER 12 V OUTPUT

DR200 Evolution có một ngõ Trigger 12 V Output.

Trigger cho phép đầu transport gửi tín hiệu điều khiển để bật hoặc tắt đồng bộ DAC, ampli hoặc thiết bị có Trigger Input tương thích.

Đây là Trigger Output, không phải Trigger Input và không truyền tín hiệu âm thanh.

KHÔNG CÓ NGÕ RA ANALOG

DR200 Evolution không có:

– Ngõ ra analog RCA.

– Ngõ ra analog XLR balanced.

– Mạch DAC tích hợp.

Ngõ XLR trên thiết bị chỉ dành cho tín hiệu AES/EBU digital.

REMOTE ATOLL ĐI KÈM

DR200 Evolution đi kèm remote toàn năng ATOLL.

Remote hỗ trợ những chức năng phát CD như:

– Phát và tạm dừng.

– Dừng phát.

– Chuyển track.

– Tìm kiếm trong track.

– Mở hoặc đóng khay đĩa.

– Lập chương trình phát.

– Phát ngẫu nhiên.

– Lặp lại nội dung.

Remote cũng có thể điều khiển nhiều ampli tích hợp, preamp, tuner và DAC của ATOLL, giúp hệ thống đồng bộ thuận tiện hơn khi sử dụng hằng ngày.

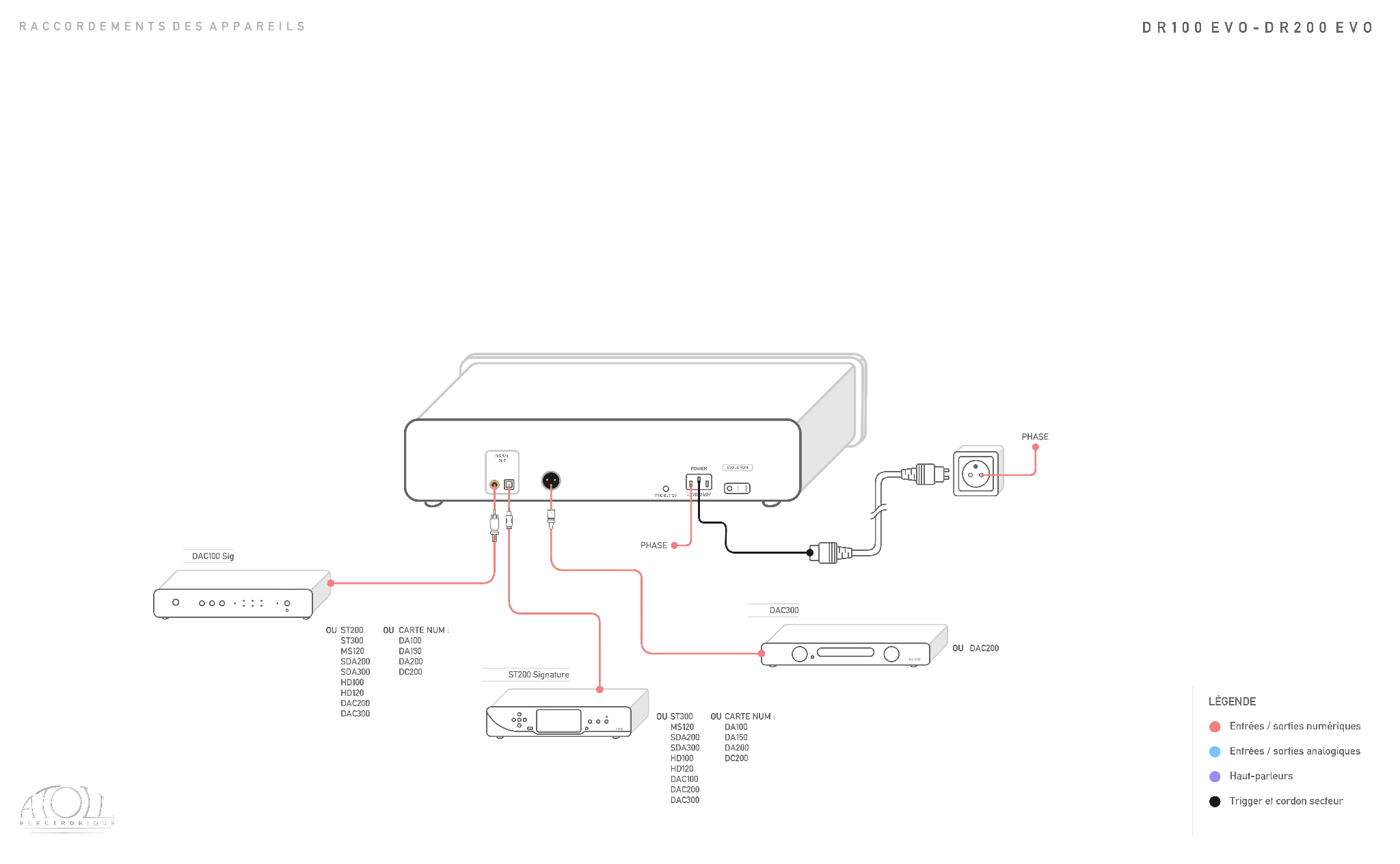

CÁCH PHỐI GHÉP DR200 EVOLUTION

KẾT NỐI VỚI DAC RỜI

Cấu hình cơ bản:

DR200 Evolution → coaxial, optical hoặc AES/EBU → DAC → ampli → loa

Đây là cách phối ghép phù hợp với người dùng đã có DAC rời chất lượng cao hoặc muốn lựa chọn DAC theo đặc tính hệ thống.

KẾT NỐI VỚI AMPLI TÍCH HỢP DAC

Nếu ampli có ngõ Coaxial Input hoặc Optical Input, DR200 Evolution có thể kết nối trực tiếp mà không cần DAC rời:

DR200 Evolution → coaxial hoặc optical → ampli tích hợp DAC → loa

Cần kiểm tra ampli đã được lắp bo DAC nếu đó là thiết kế modular.

KẾT NỐI VỚI DAC CÓ AES/EBU

AES/EBU là lựa chọn đáng chú ý nhất của DR200 Evolution so với DR100 Evolution:

DR200 Evolution → cáp AES/EBU 110 Ω → DAC AES/EBU Input

Cấu hình này phù hợp với DAC cao cấp hoặc thiết bị studio có ngõ nhận AES/EBU.

KẾT NỐI VỚI STREAMER HOẶC PREAMP CÓ DAC

Một số streamer và preamp có ngõ vào digital. Khi đó, thiết bị có thể nhận tín hiệu từ DR200 Evolution và đảm nhiệm quá trình chuyển đổi sang analog.

Người dùng cần kiểm tra đó là Digital Input. Digital Output trên streamer không thể nhận tín hiệu từ DR200 Evolution.

SO SÁNH DR200 EVOLUTION VÀ DR100 EVOLUTION

Cả hai model đều là CD transport thuần túy, sử dụng cơ đọc TEAC thế hệ mới và cần kết nối với DAC bên ngoài.

DR100 EVOLUTION

– Mặt trước bằng nhôm dày 4 mm.

– Ngõ ra coaxial và optical.

– Tổng điện dung 15.000 µF.

– Kích thước 440 × 280 × 95 mm.

– Trọng lượng 6 kg.

DR100 Evolution phù hợp khi hệ thống chỉ cần coaxial hoặc optical và người dùng muốn tối ưu chi phí.

DR200 EVOLUTION

– Mặt trước bằng nhôm dày 8 mm.

– Ngõ coaxial sử dụng đầu nối chất lượng cao cách điện PTFE.

– Có thêm ngõ AES/EBU.

– Biến áp cách ly 1:1 dành cho S/PDIF và AES/EBU.

– Tổng điện dung 23.000 µF.

– Kích thước 440 × 284 × 95 mm.

– Trọng lượng 7 kg.

DR200 Evolution phù hợp hơn với DAC cao cấp, đặc biệt khi hệ thống có ngõ AES/EBU hoặc người dùng ưu tiên khả năng cách ly đường digital.

DR200 EVOLUTION VÀ CD200 EVOLUTION

DR200 Evolution và CD200 Evolution cùng sử dụng cơ đọc TEAC, nhưng phục vụ hai nhu cầu khác nhau.

DR200 Evolution:

– Là CD transport.

– Không có DAC.

– Không có ngõ ra analog.

– Có coaxial, optical và AES/EBU.

– Phụ thuộc vào DAC bên ngoài.

CD200 Evolution:

– Là đầu CD player hoàn chỉnh.

– Tích hợp DAC Burr-Brown PCM1792A.

– Có ngõ ra analog RCA.

– Có thể kết nối trực tiếp với ampli analog.

– Không cần DAC rời để nghe CD.

DR200 Evolution phù hợp với người đã có DAC tốt hoặc muốn nâng cấp transport và DAC độc lập. CD200 Evolution phù hợp với người muốn một đầu CD hoàn chỉnh, kết nối trực tiếp với ampli bằng RCA.

ĐÁNH GIÁ GIÁ TRỊ SỬ DỤNG

Giá trị chính của DR200 Evolution không nằm ở số lượng tính năng mà ở mức độ tập trung cho đường phát CD digital.

Thiết bị cung cấp ba lựa chọn ngõ ra, trong đó AES/EBU giúp mở rộng khả năng phối ghép với DAC cao cấp. Biến áp cách ly 1:1, mạch LVDS, nguồn tuyến tính và xử lý chống rung đều phục vụ cùng một mục tiêu: tạo đường truyền digital ổn định trước khi tín hiệu đến DAC.

DR200 Evolution không thay thế DAC và cũng không quyết định toàn bộ chất âm của hệ thống. Chất lượng trình diễn cuối cùng vẫn chịu ảnh hưởng lớn từ DAC, tầng analog, ampli và loa.

Đây là lựa chọn hợp lý khi người dùng đã đầu tư vào DAC tốt và muốn khai thác bộ sưu tập CD bằng một transport chuyên dụng, thay vì mua thêm một đầu CD có DAC tích hợp trùng chức năng.

ĐỐI TƯỢNG PHÙ HỢP

ATOLL DR200 Evolution phù hợp với người dùng:

– Đã sở hữu DAC rời chất lượng cao.

– Có ampli, preamp hoặc streamer tích hợp DAC.

– Cần ngõ AES/EBU để kết nối với DAC.

– Muốn tách riêng transport và DAC để thuận tiện nâng cấp.

– Có bộ sưu tập Audio CD, CD-R hoặc CD-RW.

– Ưu tiên nguồn tuyến tính và khả năng cách ly digital.

– Muốn một thiết bị Hi-Fi được sản xuất tại Pháp.

Sản phẩm không phù hợp nếu người dùng:

– Muốn kết nối trực tiếp với ampli chỉ có ngõ analog.

– Cần đầu CD có sẵn ngõ RCA hoặc XLR analog.

– Cần phát lớp SACD độ phân giải cao.

– Cần network streaming, Bluetooth hoặc USB Audio.

– Không sở hữu DAC hoặc thiết bị có Digital Input.

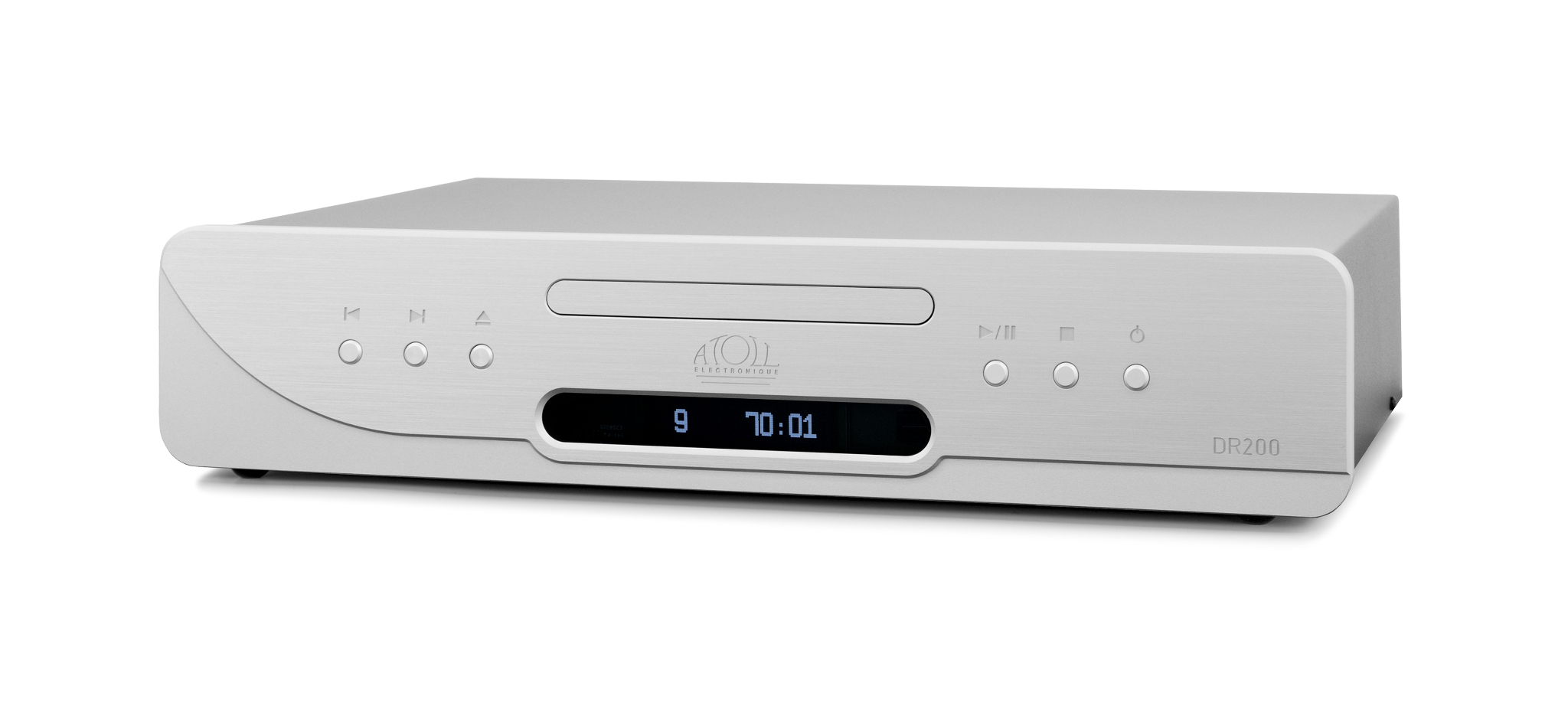

TÙY CHỌN MÀU SẮC

ATOLL DR200 Evolution có hai tùy chọn hoàn thiện:

– Nhôm phay xước anod màu tự nhiên.

– Nhôm phay xước anod màu đen.

Cả hai phiên bản đều sử dụng mặt trước bằng nhôm dày 8 mm.

THÔNG SỐ KỸ THUẬT
