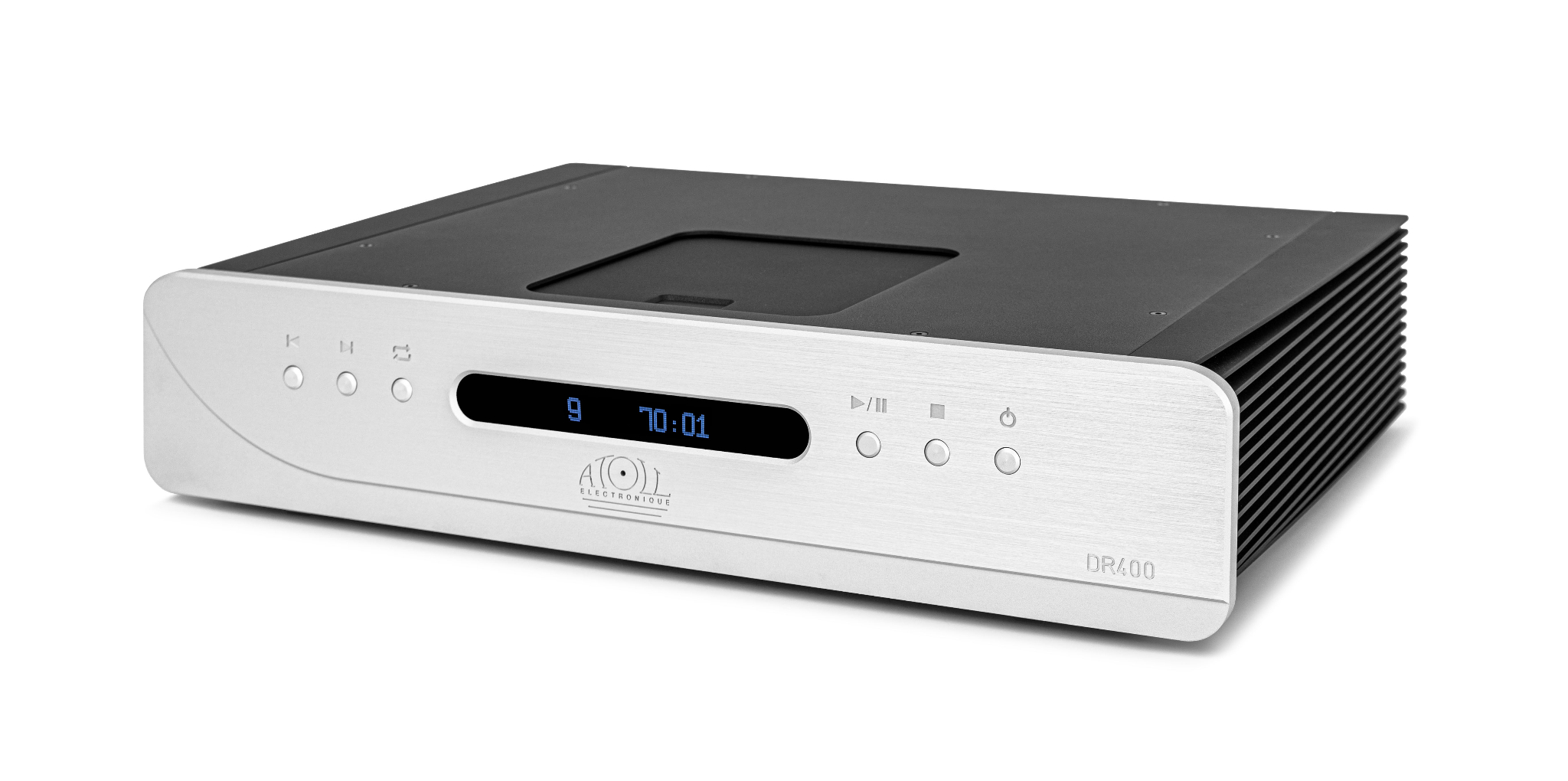

GIỚI THIỆU

ATOLL DR400 Evolution là CD transport đầu bảng thuộc dòng 400 Series của ATOLL, được thiết kế và sản xuất tại Pháp. Đây là phiên bản transport thuần túy của CD400 Evolution, dành cho hệ thống đã có DAC rời hoặc thiết bị khuếch đại tích hợp bộ chuyển đổi digital-to-analog chất lượng cao.

Khác với DR100 và DR200 Evolution sử dụng cơ đọc TEAC đặt trong khay đĩa, DR400 Evolution được trang bị cơ top-loading thế hệ mới do chính ATOLL phát triển. Cơ đọc được lắp trên hệ thống treo, kết hợp plateau bằng nhôm nguyên khối và cấu trúc chống rung chuyên dụng.

Phần nguồn gồm một biến áp tuyến tính 30 VA cho hệ thống chính, một biến áp tuyến tính 1,6 VA dành riêng cho logic điều khiển và bốn nguồn ổn áp độc lập. Tổng điện dung đạt 88.000 µF, cao hơn đáng kể so với DR100 và DR200 Evolution.

Tín hiệu S/PDIF và AES/EBU được định dạng bằng mạch LVDS tốc độ cao trước khi truyền đến DAC bên ngoài. Hệ thống kết nối gồm coaxial, optical và AES/EBU.

DR400 Evolution không tích hợp DAC và không có ngõ ra analog RCA hoặc XLR. Toàn bộ thiết kế tập trung vào ba nhiệm vụ: đọc đĩa ổn định, kiểm soát rung động và cung cấp tín hiệu digital chất lượng cao cho DAC.

VỊ TRÍ FLAGSHIP TRONG DÒNG CD TRANSPORT ATOLL

DR400 Evolution là CD transport cao cấp nhất trong danh mục hiện tại của ATOLL.

Dòng sản phẩm transport của hãng được phân cấp như sau:

– DR100 Evolution: transport tiêu chuẩn với coaxial và optical.

– DR200 Evolution: bổ sung AES/EBU, mặt trước 8 mm và tầng xuất digital cao cấp hơn.

– DR400 Evolution: cơ top-loading do ATOLL phát triển, chassis Line 400, bốn nguồn ổn áp độc lập và tổng điện dung 88.000 µF.

DR400 Evolution không đơn thuần là DR200 được bổ sung chassis dày hơn. Model đầu bảng sử dụng một nền tảng cơ khí, cơ đọc, hệ thống nguồn và cấu trúc xử lý digital riêng.

THIẾT KẾ LINE 400

DR400 Evolution sử dụng ngôn ngữ thiết kế đặc trưng của dòng ATOLL 400 Series.

Mặt trước được chế tạo từ nhôm dày 10 mm, trải qua các công đoạn:

– Phay xước.

– Vi phun cát.

– Anod hóa bề mặt.

– Khắc chi tiết với độ chính xác cao.

Chassis chính sử dụng thép dày 2 mm, kết hợp hai hông máy bằng nhôm nguyên khối. Kết cấu này làm tăng độ cứng và khối lượng cơ học của thiết bị, tạo nền tảng ổn định cho cơ đọc top-loading.

DR400 Evolution có trọng lượng 12 kg, cao hơn đáng kể so với mức 6 kg của DR100 và 7 kg của DR200 Evolution. Khối lượng này đến từ chassis, các chi tiết nhôm nguyên khối, cơ đọc và hệ thống nguồn bên trong, không phải từ tầng DAC hoặc mạch analog vì thiết bị không tích hợp hai thành phần đó.

Sản phẩm được thiết kế và sản xuất tại Pháp.

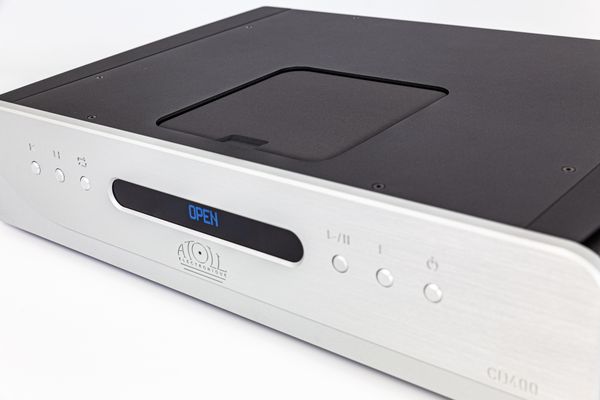

CƠ TOP-LOADING DO ATOLL PHÁT TRIỂN

Điểm khác biệt quan trọng nhất của DR400 Evolution là cơ đọc top-loading do ATOLL phát triển dành riêng cho DR400 và CD400 Evolution.

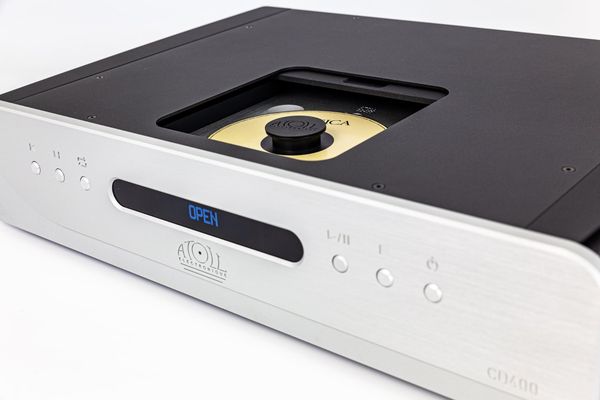

Thay vì sử dụng khay đĩa đưa ra phía trước, người dùng đặt đĩa trực tiếp từ phía trên thiết bị. Đĩa được cố định trên cụm cơ bằng bộ phận chặn đĩa tương ứng.

Cấu trúc top-loading mang lại một số ưu điểm cơ khí:

– Loại bỏ cơ cấu motor và bánh răng dùng để đóng hoặc mở khay đĩa.

– Giảm số lượng chi tiết chuyển động không trực tiếp tham gia đọc dữ liệu.

– Cho phép ATOLL kiểm soát trực tiếp kết cấu đỡ đĩa.

– Tạo điều kiện sử dụng cơ chế treo và chống rung riêng.

– Giúp người dùng tiếp cận trực tiếp cụm đọc khi đặt hoặc lấy đĩa.

Do mở đĩa từ phía trên, DR400 Evolution cần khoảng trống theo chiều dọc. Không nên đặt thiết bị sát ngay dưới một tầng kệ hoặc xếp thiết bị khác trực tiếp lên nắp máy.

PLATEAU BẰNG NHÔM NGUYÊN KHỐI

Cơ top-loading của DR400 Evolution sử dụng plateau bằng nhôm nguyên khối.

Nhôm có độ cứng cao trong khi vẫn cho phép gia công chính xác. Khi được kết hợp với cơ chế treo, plateau tạo nền tảng cơ học ổn định cho quá trình quay và đọc đĩa.

Khối lượng của chi tiết nhôm cũng hỗ trợ kiểm soát những rung động có biên độ nhỏ phát sinh từ:

– Motor quay đĩa.

– Chuyển động của cụm laser.

– Tác động từ bề mặt đặt máy.

– Âm thanh phát ra từ loa trong phòng nghe.

Plateau bằng nhôm không tự tạo ra chất âm. Vai trò của nó là cung cấp nền tảng cơ học ổn định hơn để cơ đọc và hệ thống servo thực hiện nhiệm vụ truy xuất dữ liệu.

CƠ ĐỌC LẮP TRÊN HỆ THỐNG TREO

Cơ top-loading của DR400 Evolution được lắp trên hệ thống treo thay vì liên kết cứng hoàn toàn với chassis.

Cấu trúc treo tạo ra một lớp tách cơ học giữa cụm đọc và thân máy, giúp hạn chế rung động truyền theo hai chiều:

– Từ cơ đọc sang chassis.

– Từ chassis và môi trường bên ngoài vào cơ đọc.

Hệ thống chống rung của DR400 Evolution phải được nhìn nhận như một tổng thể gồm:

– Chassis thép dày 2 mm.

– Hai hông máy bằng nhôm nguyên khối.

– Cơ đọc top-loading.

– Plateau bằng nhôm nguyên khối.

– Cơ chế lắp treo.

– Khối lượng tổng thể 12 kg.

Các thành phần này phối hợp để tạo nền tảng cơ học ổn định cho quá trình đọc đĩa.

CD TRANSPORT THUẦN TÚY

DR400 Evolution chỉ thực hiện quá trình đọc đĩa và xuất tín hiệu digital.

Chuỗi tín hiệu hoàn chỉnh:

CD → DR400 Evolution → DAC → ampli → loa

Trong đó:

– DR400 Evolution đọc dữ liệu từ đĩa.

– DAC chuyển dữ liệu digital thành tín hiệu analog.

– Ampli khuếch đại tín hiệu để điều khiển loa.

DR400 Evolution không thể kết nối trực tiếp với ngõ AUX, CD hoặc Line In analog trên ampli. Người dùng bắt buộc phải có một trong những thiết bị sau:

– DAC rời.

– Ampli tích hợp DAC.

– Preamp có DAC.

– Streamer hoặc network player có Digital Input.

Cần kiểm tra thiết bị nhận có Digital Input. Một cổng Digital Output không thể tiếp nhận tín hiệu từ DR400 Evolution.

KHẢ NĂNG ĐỌC ĐĨA

Theo hướng dẫn sử dụng của ATOLL, DR400 Evolution tương thích với:

– Audio CD.

– CD-R.

– CD-RW.

Thiết bị hỗ trợ CD-Text, cho phép hiển thị thông tin nội dung khi đĩa có dữ liệu tương thích.

ATOLL không công bố DR400 Evolution là đầu đọc SACD. Thiết bị không giải mã lớp SACD độ phân giải cao. Với đĩa SACD hybrid, máy chỉ có thể đọc lớp CD tiêu chuẩn nếu đĩa cung cấp lớp này.

HỆ THỐNG NGUỒN TUYẾN TÍNH

DR400 Evolution sử dụng hai biến áp tuyến tính riêng:

– Biến áp 30 VA dành cho nguồn tổng quát.

– Biến áp 1,6 VA dành cho logic điều khiển.

Việc tách riêng nguồn logic giúp hạn chế hoạt động của các mạch điều khiển và giao diện tác động lên phần nguồn chính.

Biến áp tuyến tính 30 VA cung cấp năng lượng cho cơ đọc cùng các tầng digital. Mặc dù công suất tiêu thụ thực tế của thiết bị chỉ từ 4 đến 10 W, biến áp vẫn cần khả năng cung cấp dòng ổn định khi motor, servo và mạch xử lý thay đổi trạng thái hoạt động.

Tổng điện dung bên trong DR400 Evolution đạt 88.000 µF. Đây là mức dự trữ nguồn rất lớn đối với một CD transport không có DAC và không có tầng analog.

Giá trị điện dung cao không trực tiếp đồng nghĩa với chất âm tốt hơn. Vai trò của hệ thống tụ là làm phẳng điện áp sau chỉnh lưu, giảm nhiễu nguồn và cung cấp năng lượng cục bộ cho các mạch hoạt động.

BỐN NGUỒN ỔN ÁP ĐỘC LẬP

DR400 Evolution sử dụng bốn nguồn ổn áp độc lập.

Mục đích của việc chia nguồn là hạn chế các khối có đặc tính hoạt động khác nhau sử dụng chung một đường cấp điện. Chẳng hạn, motor và servo tạo ra tải điện biến đổi, trong khi tầng xuất digital cần điện áp ổn định để duy trì dạng xung.

Bốn nguồn độc lập giúp ATOLL phân tách năng lượng cho những khu vực chức năng khác nhau, thay vì để toàn bộ cơ đọc, xử lý digital và logic điều khiển phụ thuộc vào một đường nguồn duy nhất.

Hiệu quả của thiết kế không chỉ nằm ở số lượng nguồn mà còn phụ thuộc vào cách bố trí mass, đường mạch, linh kiện ổn áp và khả năng kiểm soát nhiễu giữa các khối.

MẠCH LVDS TỐC ĐỘ CAO

DR400 Evolution sử dụng mạch LVDS tốc độ cao để định dạng tín hiệu S/PDIF và AES/EBU.

LVDS là phương thức truyền tín hiệu vi sai ở điện áp thấp. Trong DR400 Evolution, mạch này đóng vai trò Differential Line Driver, xử lý dạng xung trước khi tín hiệu được đưa đến tầng xuất digital.

Mục tiêu của quá trình định dạng là:

– Tạo cạnh xung rõ ràng.

– Duy trì tính ổn định của tín hiệu.

– Hạn chế ảnh hưởng của nhiễu trong mạch.

– Chuẩn bị tín hiệu phù hợp cho đường S/PDIF và AES/EBU.

LVDS là công nghệ xử lý bên trong, không phải một cổng kết nối dành cho người dùng.

KIỂM SOÁT JITTER

Jitter là sai lệch về thời điểm xuất hiện của các xung digital so với thời điểm lý tưởng.

Trong một hệ thống CD transport và DAC, dữ liệu nhạc cùng tín hiệu clock được truyền đến thiết bị nhận. Khả năng kiểm soát thời gian của xung có thể ảnh hưởng đến quá trình khôi phục clock và chuyển đổi digital-to-analog.

DR400 Evolution kiểm soát jitter thông qua sự phối hợp giữa:

– Cơ đọc top-loading ổn định.

– Cấu trúc chống rung.

– Nguồn tuyến tính.

– Bốn nguồn ổn áp độc lập.

– Mạch LVDS tốc độ cao.

– Thiết kế riêng cho đường S/PDIF và AES/EBU.

Chất lượng cuối cùng vẫn phụ thuộc vào mạch nhận và khả năng tái tạo clock của DAC. Một DAC có bộ nhớ đệm hoặc hệ thống reclocking mạnh có thể giảm sự khác biệt giữa các transport, nhưng điều đó không làm mất vai trò của chất lượng tín hiệu tại đầu vào.

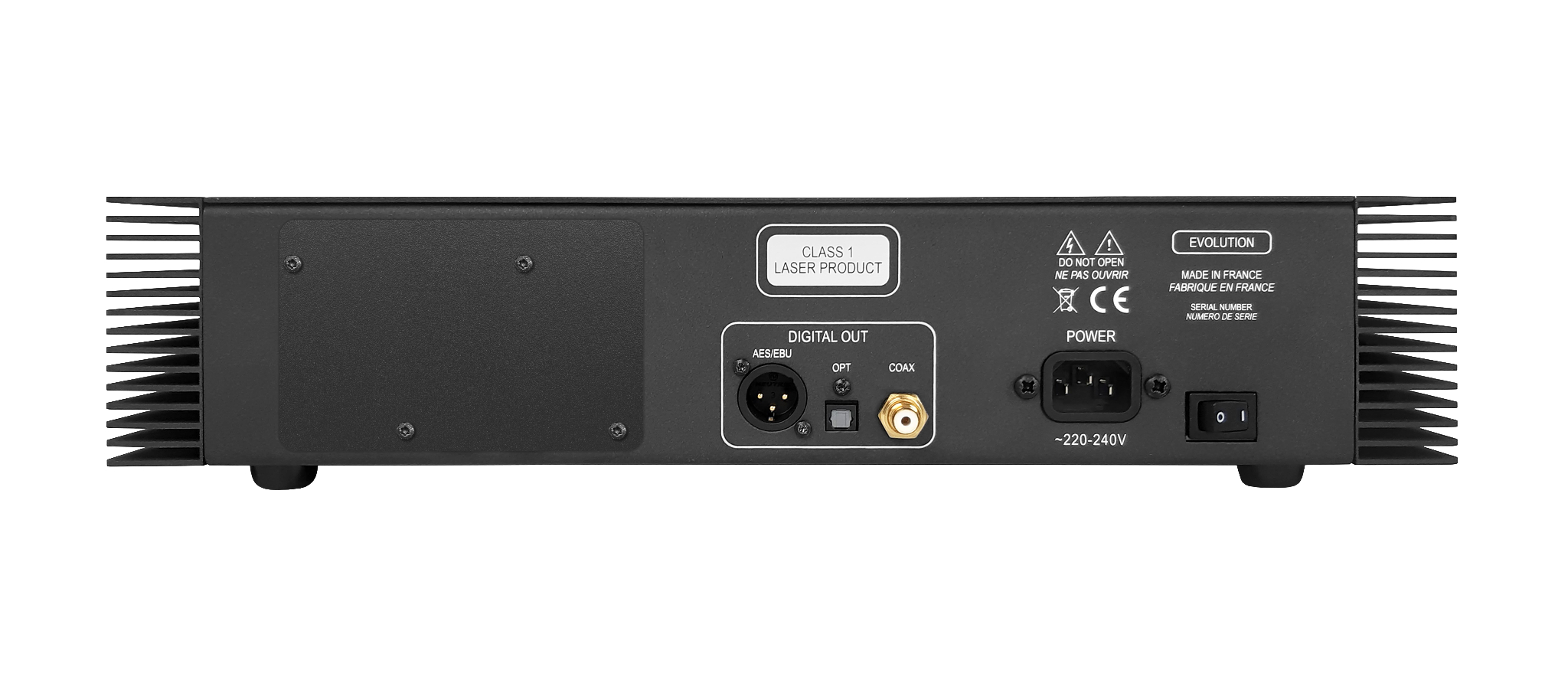

KẾT NỐI

NGÕ RA COAXIAL S/PDIF

DR400 Evolution cung cấp một ngõ ra digital coaxial sử dụng đầu nối RCA.

Sơ đồ kết nối:

DR400 Evolution Coaxial Out → DAC hoặc ampli Coaxial In

Người dùng nên sử dụng cáp digital coaxial có trở kháng danh định 75 Ω. Dây RCA analog có thể sử dụng cùng loại đầu cắm nhưng không nhất thiết duy trì trở kháng phù hợp với chuẩn truyền dẫn S/PDIF.

Coaxial phù hợp với phần lớn DAC và ampli tích hợp DAC trên thị trường.

NGÕ RA OPTICAL TOSLINK

Ngõ optical truyền tín hiệu digital bằng ánh sáng qua cáp Toslink.

Sơ đồ kết nối:

DR400 Evolution Optical Out → DAC hoặc ampli Optical In

Optical không tạo đường dẫn điện trực tiếp giữa transport và DAC, vì vậy có thể hữu ích trong hệ thống gặp nhiễu do chênh lệch mass.

Tuy nhiên, không nên mặc định optical luôn tốt hơn hoặc kém hơn coaxial. Hiệu quả thực tế phụ thuộc vào bộ phát quang, dây dẫn, bộ thu quang và mạch clock của DAC.

NGÕ RA AES/EBU

DR400 Evolution được trang bị một ngõ AES/EBU sử dụng đầu nối XLR.

Sơ đồ kết nối:

DR400 Evolution AES/EBU Out → DAC AES/EBU In

AES/EBU là chuẩn truyền digital cân bằng, thường sử dụng dây có trở kháng danh định 110 Ω. Chuẩn này phù hợp với DAC Hi-Fi cao cấp và thiết bị phòng thu được trang bị ngõ nhận tương ứng.

Cổng AES/EBU XLR không phải ngõ analog balanced. Không được kết nối cổng này với ngõ XLR analog trên ampli hoặc preamp.

BIÊN ĐỘ TÍN HIỆU DIGITAL 1 V

ATOLL công bố biên độ tín hiệu đầu ra của DR400 Evolution ở mức 1 V.

Thông số này mô tả tín hiệu điện tại tầng xuất tương ứng, không phải điện áp analog Line Out. DR400 Evolution không có mạch điều chỉnh volume và không xuất tín hiệu analog.

KHÔNG CÓ NGÕ RA ANALOG

DR400 Evolution không có:

– Ngõ ra RCA analog.

– Ngõ ra XLR analog.

– DAC tích hợp.

– Mạch volume.

– Tầng preamp.

Toàn bộ ba ngõ ra coaxial, optical và AES/EBU đều truyền tín hiệu digital đến thiết bị giải mã bên ngoài.

TRIGGER 12 V

Trang thông số chính thức của DR400 Evolution không công bố ngõ Trigger 12 V.

Vì vậy, không nên ghi DR400 Evolution có Trigger Output nếu chưa xác nhận trực tiếp trên phiên bản sản phẩm thực tế hoặc tài liệu dành cho từng thị trường.

MÀN HÌNH OLED TƯƠNG PHẢN CAO

Mặt trước DR400 Evolution được trang bị màn hình OLED tương phản cao.

Màn hình hiển thị:

– Số track.

– Thời gian phát.

– Trạng thái hoạt động.

– Thông tin CD-Text khi có dữ liệu tương thích.

Người dùng có thể lựa chọn chế độ duy trì màn hình hoặc tự động tắt sau 5 giây không thao tác. Chế độ tắt giúp giảm ánh sáng trong phòng nghe tối và hạn chế hoạt động không cần thiết của màn hình.

REMOTE ATOLL ĐI KÈM

DR400 Evolution đi kèm remote toàn năng ATOLL.

Remote hỗ trợ các chức năng:

– Phát và tạm dừng.

– Dừng phát.

– Chuyển track.

– Tìm kiếm trong track.

– Lập chương trình phát.

– Phát ngẫu nhiên.

– Lặp lại nội dung.

– Điều khiển màn hình.

Remote cũng có thể điều khiển nhiều ampli tích hợp, preamp, tuner và DAC của ATOLL.

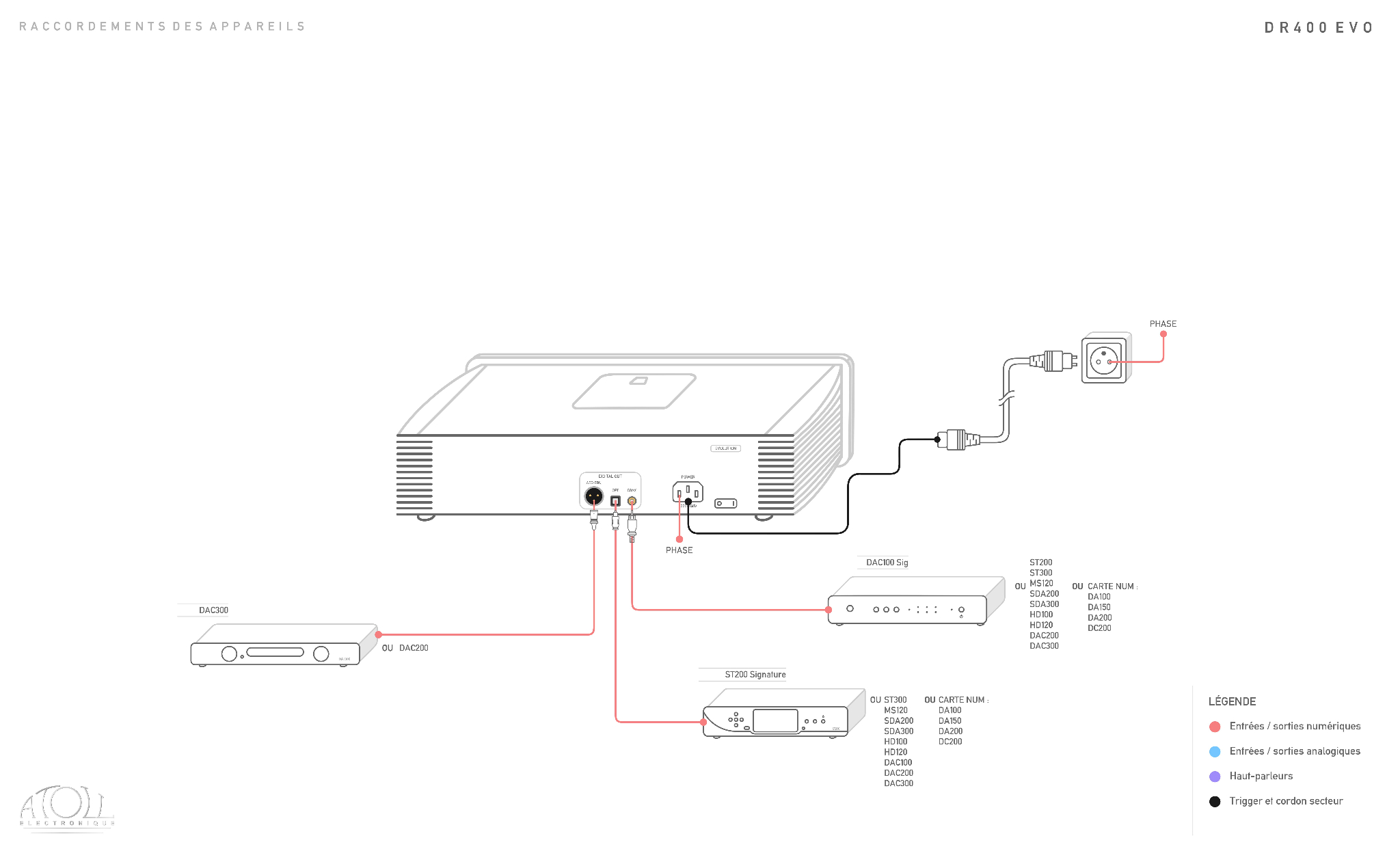

CÁCH PHỐI GHÉP DR400 EVOLUTION

VỚI DAC RỜI CAO CẤP

Cấu hình được khuyến nghị:

DR400 Evolution → AES/EBU hoặc coaxial → DAC → preamp hoặc ampli → loa

Đây là cách khai thác hợp lý nhất vì DR400 Evolution được thiết kế cho hệ thống đã có DAC chất lượng cao.

Nếu DAC hỗ trợ AES/EBU, người dùng nên thử cả AES/EBU và coaxial để lựa chọn kết nối phù hợp với mạch nhận của DAC.

VỚI AMPLI TÍCH HỢP DAC

DR400 Evolution có thể kết nối trực tiếp với ampli có Coaxial Input hoặc Optical Input:

DR400 Evolution → coaxial hoặc optical → ampli tích hợp DAC → loa

Cấu hình này gọn hơn nhưng hiệu quả đầu tư vào transport flagship phụ thuộc đáng kể vào chất lượng DAC bên trong ampli.

VỚI PREAMP HOẶC STREAMER CÓ DIGITAL INPUT

Một số preamp và streamer cao cấp có ngõ digital input và DAC tích hợp. Trong trường hợp đó:

DR400 Evolution → Digital Input → preamp hoặc streamer → power amp → loa

Cần kiểm tra thiết bị nhận có thực sự hỗ trợ tín hiệu PCM từ CD qua loại cổng được lựa chọn.

SO SÁNH DR400 EVOLUTION VÀ DR200 EVOLUTION

CƠ ĐỌC

DR200 Evolution sử dụng cơ TEAC thế hệ mới đặt ở trung tâm.

DR400 Evolution sử dụng cơ top-loading do ATOLL phát triển, lắp trên hệ thống treo và kết hợp plateau nhôm nguyên khối.

CẤU TRÚC CHASSIS

DR200 Evolution:

– Mặt trước nhôm dày 8 mm.

– Kích thước 440 × 284 × 95 mm.

– Trọng lượng 7 kg.

DR400 Evolution:

– Mặt trước nhôm dày 10 mm.

– Chassis thép dày 2 mm.

– Hai hông nhôm nguyên khối.

– Kích thước 440 × 340 × 100 mm.

– Trọng lượng 12 kg.

NGUỒN ĐIỆN

DR200 Evolution:

– Biến áp 30 VA và 1,6 VA.

– Tổng điện dung 23.000 µF.

DR400 Evolution:

– Biến áp tuyến tính 30 VA và 1,6 VA.

– Bốn nguồn ổn áp độc lập.

– Tổng điện dung 88.000 µF.

KẾT NỐI

Cả hai thiết bị đều có:

– Coaxial.

– Optical.

– AES/EBU.

Điểm khác biệt chính của DR400 Evolution không nằm ở số lượng cổng mà ở cơ đọc, chassis, hệ thống nguồn và mạch xử lý digital.

KẾT LUẬN SO SÁNH

DR200 Evolution hợp lý hơn nếu người dùng cần một transport chất lượng cao để phối ghép với DAC nhưng vẫn muốn tối ưu chi phí.

DR400 Evolution dành cho hệ thống cao cấp hơn, nơi cơ học, nguồn điện, khả năng kiểm soát rung và chất lượng tầng xuất digital đều được đầu tư đồng bộ.

SO SÁNH DR400 EVOLUTION VÀ CD400 EVOLUTION

Cả hai model sử dụng cùng nền tảng cơ top-loading do ATOLL phát triển nhưng đảm nhiệm hai vai trò khác nhau.

DR400 EVOLUTION

– CD transport thuần túy.

– Không tích hợp DAC.

– Không có ngõ ra analog.

– Có coaxial, optical và AES/EBU.

– Tổng điện dung 88.000 µF.

– Cần DAC bên ngoài.

CD400 EVOLUTION

– Đầu CD player kiêm DAC cao cấp.

– Sử dụng hai DAC Burr-Brown PCM1792A, mỗi kênh một chip.

– Cấu trúc analog dual mono.

– Có ngõ ra RCA và XLR analog.

– Có các ngõ vào coaxial, optical và USB-B.

– Có thể hoạt động như DAC rời cho nguồn digital khác.

DR400 Evolution phù hợp với người đã có DAC tham chiếu hoặc muốn chủ động lựa chọn DAC. CD400 Evolution phù hợp với người muốn một nguồn phát hoàn chỉnh và có thể sử dụng trực tiếp với ampli analog.

ĐÁNH GIÁ KỸ THUẬT

Điểm thuyết phục nhất của DR400 Evolution là tính nhất quán trong thiết kế.

ATOLL không chỉ nâng cấp một thành phần riêng lẻ mà xây dựng toàn bộ thiết bị quanh cơ top-loading:

– Cơ đọc do hãng phát triển.

– Plateau nhôm nguyên khối.

– Hệ thống treo chống rung.

– Chassis thép và nhôm nặng 12 kg.

– Nguồn tuyến tính tách riêng.

– Bốn nguồn ổn áp độc lập.

– Tổng điện dung 88.000 µF.

– Mạch LVDS tốc độ cao.

– Ba chuẩn xuất digital.

Những giải pháp này không đảm bảo DR400 Evolution sẽ luôn khác biệt rõ rệt với transport thấp hơn trong mọi hệ thống. Mức độ cải thiện còn phụ thuộc vào DAC, khả năng reclocking, độ phân giải của ampli và loa cũng như điều kiện phòng nghe.

Với DAC phổ thông hoặc ampli có phần DAC cơ bản, chênh lệch so với DR200 có thể không tương xứng với mức đầu tư. Ngược lại, trong hệ thống có DAC cao cấp và khả năng tái tạo đủ tốt, DR400 Evolution mới phát huy đúng vai trò của một nguồn digital đầu bảng.

ĐỐI TƯỢNG PHÙ HỢP

ATOLL DR400 Evolution phù hợp với người dùng:

– Muốn CD transport đầu bảng của ATOLL.

– Đã sở hữu DAC rời cao cấp.

– Có bộ sưu tập CD lớn và tiếp tục sử dụng lâu dài.

– Ưu tiên cơ top-loading thay vì khay đĩa truyền thống.

– Cần ngõ AES/EBU.

– Muốn tách riêng transport và DAC để nâng cấp độc lập.

– Đang xây dựng hệ thống đồng bộ ATOLL 400 Series.

– Đề cao kết cấu cơ khí, nguồn điện và khả năng kiểm soát rung.

Sản phẩm không phù hợp nếu người dùng:

– Chưa có DAC hoặc thiết bị nhận digital.

– Muốn kết nối trực tiếp với ampli analog.

– Cần phát SACD độ phân giải cao.

– Cần network streaming hoặc Bluetooth.

– Không có đủ khoảng trống phía trên cho cơ top-loading.

– Chỉ sử dụng DAC cơ bản và không có kế hoạch nâng cấp hệ thống.

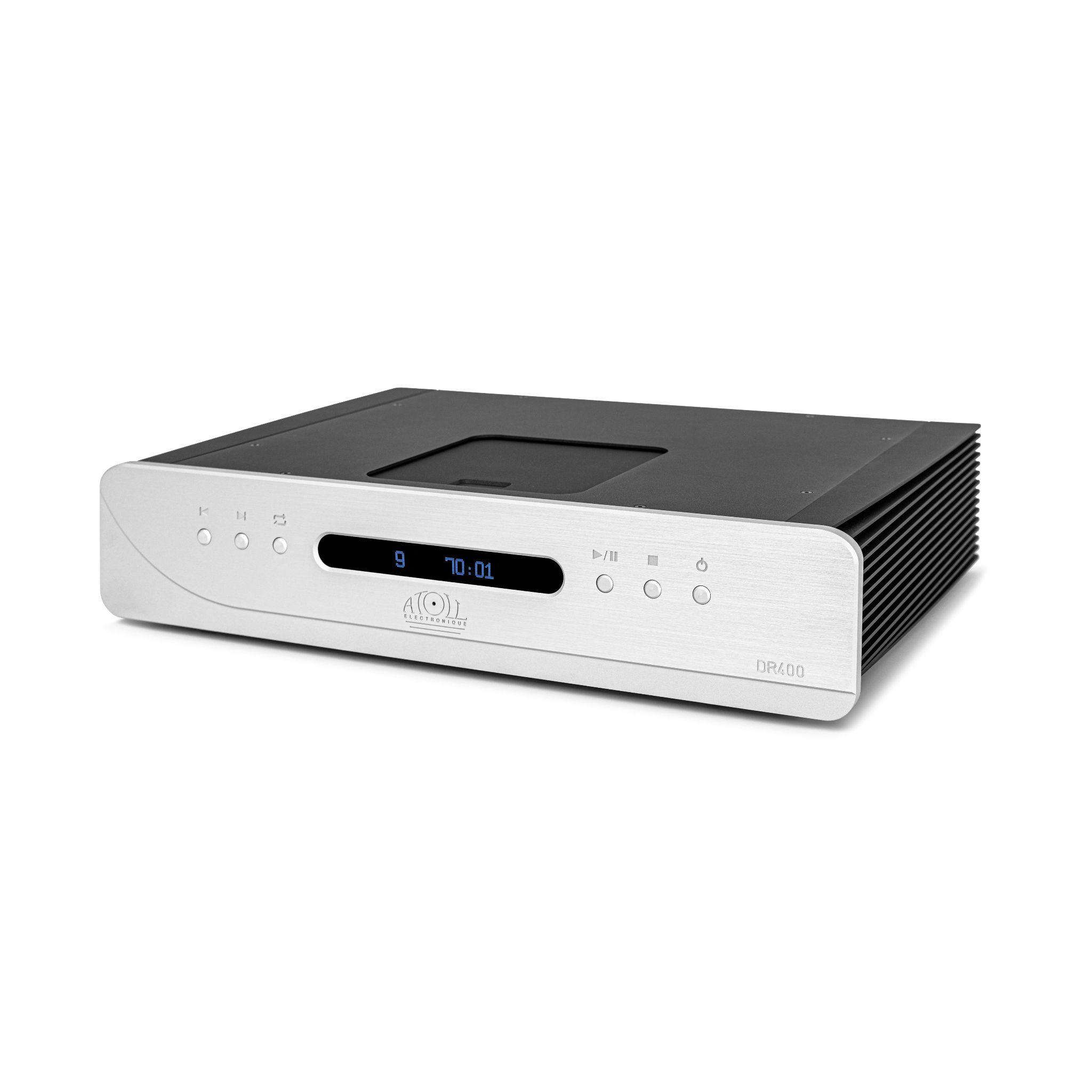

TÙY CHỌN MÀU SẮC

ATOLL DR400 Evolution có hai tùy chọn hoàn thiện:

– Nhôm anod màu tự nhiên.

– Nhôm anod màu đen.

Cả hai phiên bản đều sử dụng mặt trước bằng nhôm dày 10 mm, được phay xước, vi phun cát, anod hóa và khắc chính xác.

THÔNG SỐ KỸ THUẬT
