GIỚI THIỆU

ATOLL IN100 Signature là ampli tích hợp stereo được thiết kế và sản xuất tại Pháp. Sản phẩm kết hợp preamp analog cùng power amp MOS-FET trong một chassis, mang lại giải pháp gọn gàng cho hệ thống nghe nhạc Hi-Fi nhưng vẫn có khả năng mở rộng khi cần.

Ampli cung cấp công suất 2 × 100 W RMS tại 8 Ω và 2 × 140 W RMS tại 4 Ω. Điểm nổi bật so với IN50 và IN80 Signature nằm ở hệ thống nguồn sử dụng hai biến áp xuyến 340 VA, giúp ampli có nguồn năng lượng dồi dào hơn khi phối ghép với loa cột, loa có độ nhạy trung bình hoặc hệ thống thường xuyên nghe ở âm lượng lớn.

IN100 Signature có năm ngõ vào analog RCA, một ngõ BY-PASS, hai Pre Out, TAPE monitoring loop, headphone 6,35 mm và Trigger 12 V Output. Người dùng cũng có thể lắp thêm bo DAC hoặc bo phono tùy theo nhu cầu.

THIẾT KẾ VÀ ĐỘ HOÀN THIỆN

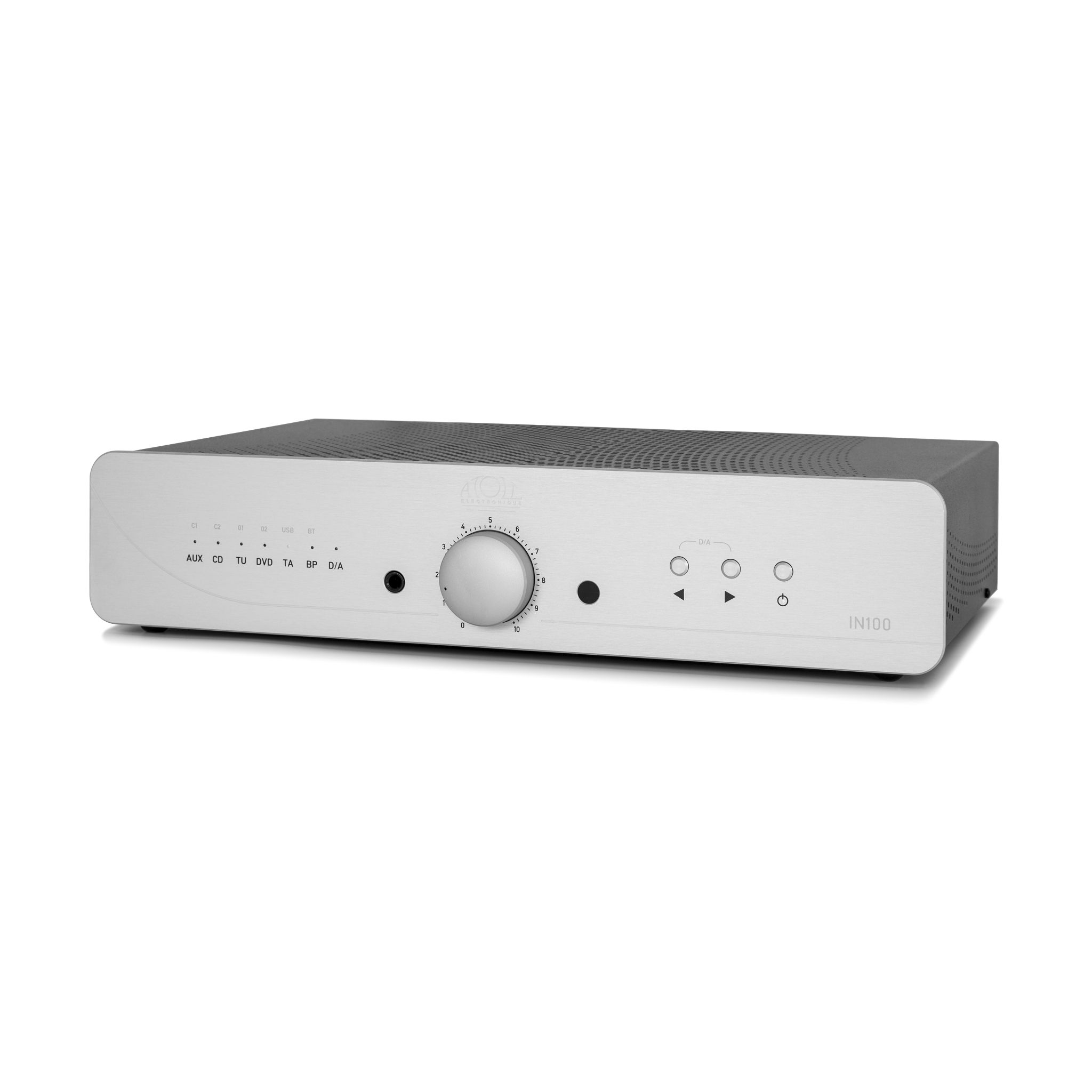

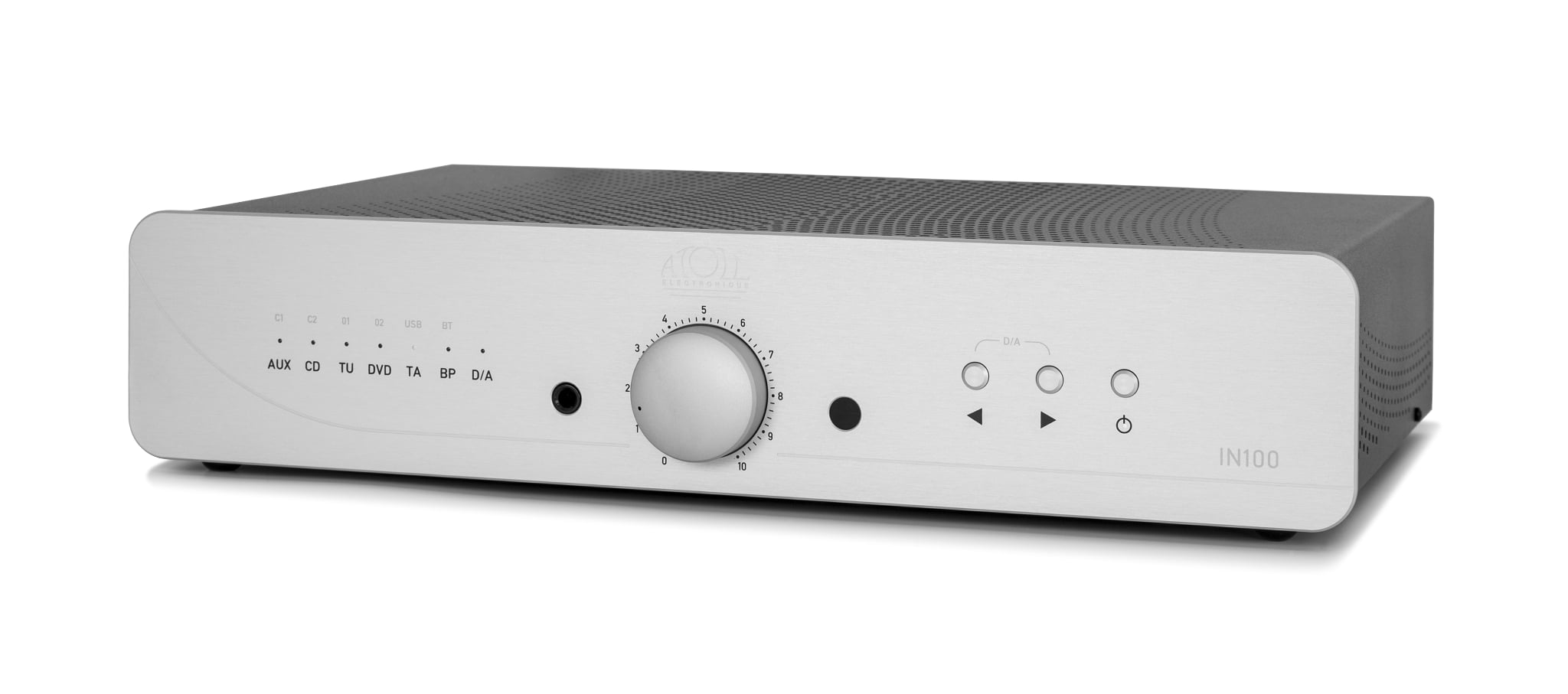

Mặt trước của IN100 Signature được chế tạo từ nhôm phay xước dày 4 mm. Núm volume lớn, nút chọn nguồn và ngõ headphone được bố trí rõ ràng, thuận tiện cho việc sử dụng hằng ngày.

Bên trong, ampli sử dụng:

– Hai biến áp nguồn xuyến 340 VA.

– Bốn tụ lọc nguồn 6.800 µF.

– Tầng công suất MOS-FET Class A/B.

– Các tầng audio sử dụng linh kiện rời.

– Tụ ghép tín hiệu MKP.

– Chiết áp volume ALPS motorized.

– Bảng mạch hai mặt hoàn thiện nickel/gold.

– Hệ thống tản nhiệt hiệu suất cao.

– Mạch bảo vệ nhiệt.

Khung máy rộng 440 mm, phù hợp khi bố trí cùng đầu CD, streamer, DAC hoặc các thiết bị Hi-Fi tiêu chuẩn khác.

IN100 Signature được sản xuất tại Pháp.

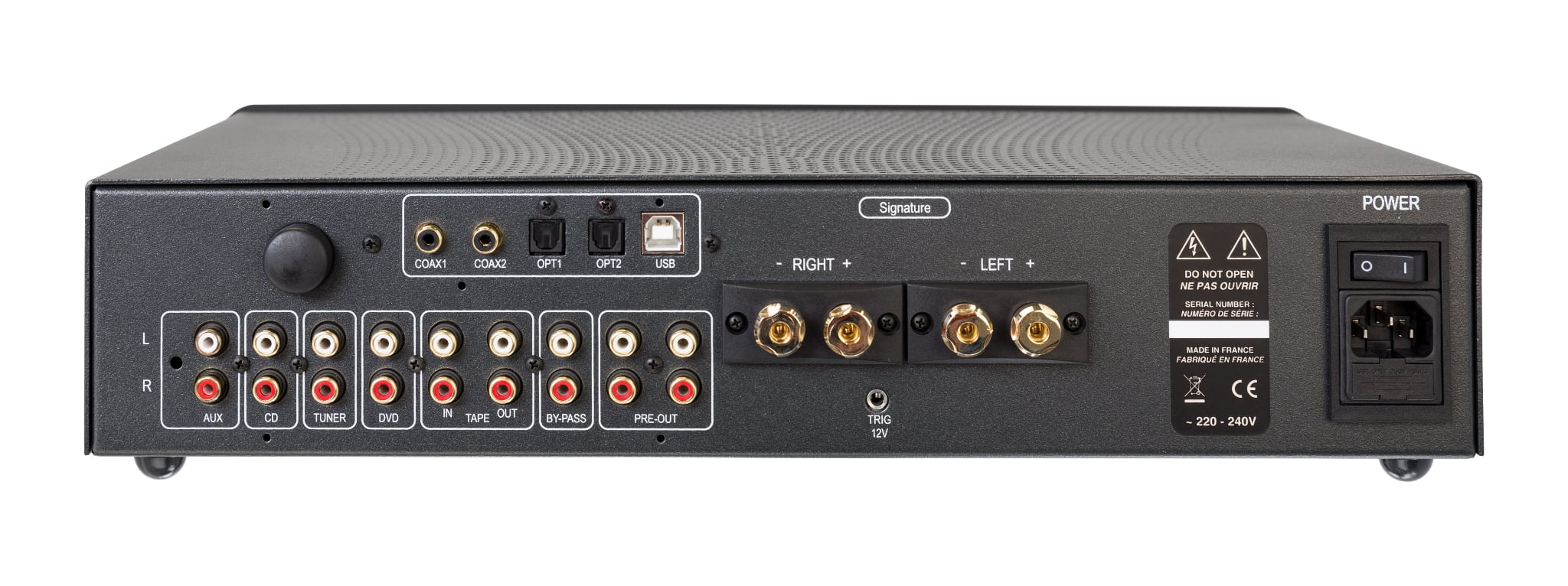

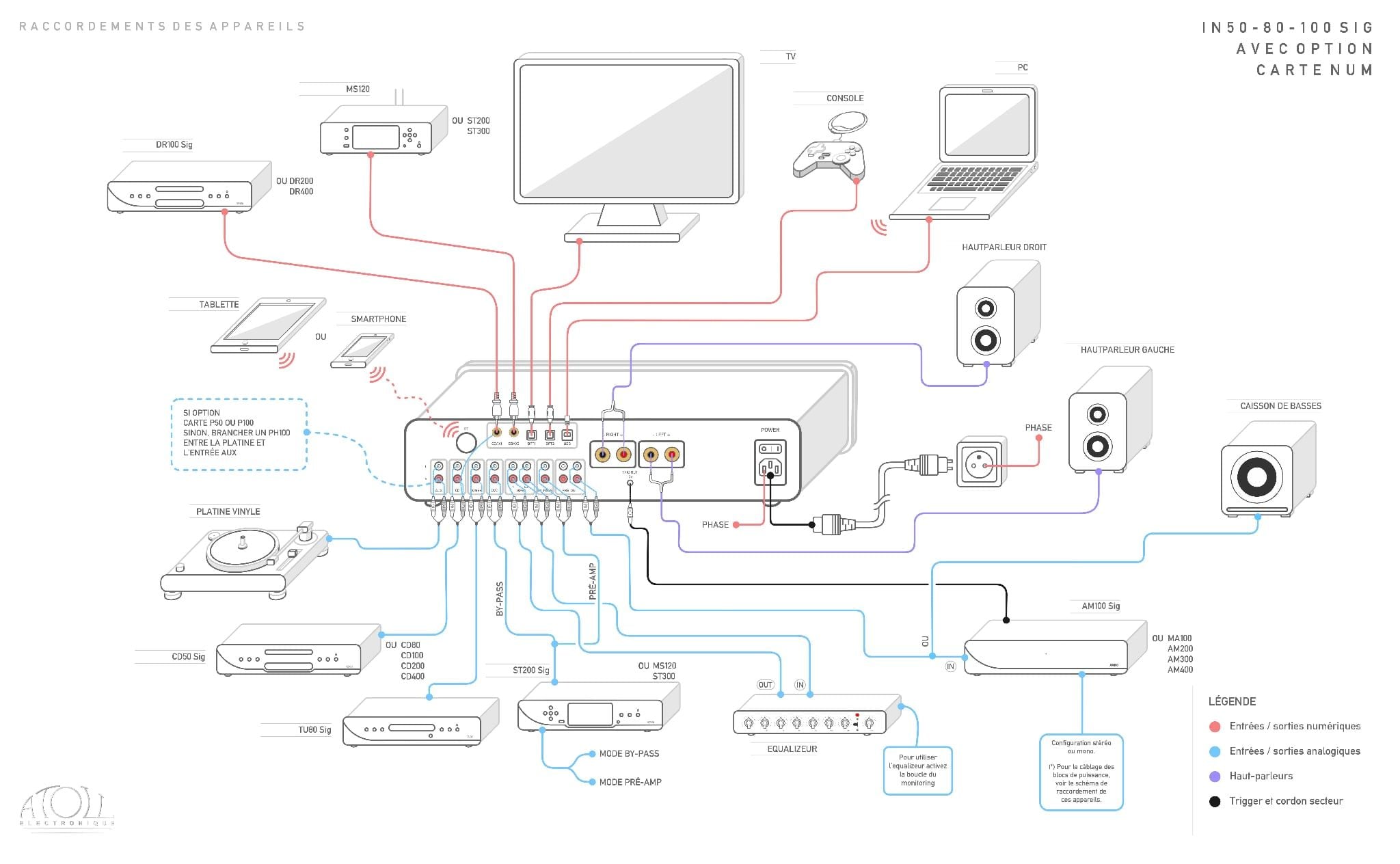

KẾT NỐI

NĂM NGÕ VÀO ANALOG RCA

IN100 Signature được trang bị năm ngõ vào analog RCA:

– AUX – có thể chuyển thành ngõ phono khi lắp bo P50 hoặc P100.

– CD.

– TUNER.

– DVD.

– TAPE IN kết hợp TAPE OUT.

Các ngõ vào này phù hợp với đầu CD, streamer, DAC, tuner, TV có audio output và những nguồn phát analog mức Line khác.

Muốn kết nối mâm than, người dùng cần lắp bo phono P50/P100 hoặc sử dụng một phono preamp rời.

NGÕ VÀO BY-PASS

Ngõ BY-PASS cho phép sử dụng IN100 Signature như một power amp stereo, bỏ qua mạch điều chỉnh volume của ampli.

Tính năng này đặc biệt hữu ích khi kết hợp hệ thống nghe nhạc hai kênh với hệ thống Home Cinema. Hai ngõ Front Pre Out của ampli AV hoặc processor có thể được kết nối với BY-PASS Left và Right trên IN100 Signature.

Khi sử dụng BY-PASS, âm lượng sẽ do ampli AV hoặc processor kiểm soát.

TAPE MONITORING LOOP

TAPE IN và TAPE OUT tạo thành một vòng kết nối dành cho máy ghi âm, equalizer hoặc thiết bị xử lý tín hiệu analog bên ngoài.

TAPE OUT gửi tín hiệu từ nguồn đang phát đến thiết bị ngoài, trong khi TAPE IN nhận tín hiệu quay trở lại ampli.

HAI PRE OUT RCA

Hai ngõ Pre Out cung cấp tín hiệu đã qua điều chỉnh volume, có thể được sử dụng để:

– Kết nối thêm power amp.

– Xây dựng hệ thống bi-amping.

– Kết nối một hoặc hai subwoofer điện.

– Mở rộng hệ thống trong tương lai mà không cần thay ampli.

NGÕ HEADPHONE 6,35 MM

Ngõ headphone 6,35 mm được bố trí ở mặt trước, thuận tiện khi nghe nhạc riêng bằng tai nghe.

Tai nghe sử dụng jack 3,5 mm có thể kết nối thông qua adapter phù hợp.

TRIGGER 12 V OUTPUT

Trigger 12 V Output cho phép IN100 Signature bật hoặc tắt đồng bộ power amp và những thiết bị có Trigger Input tương thích.

Đây là ngõ Trigger Output, không phải Trigger Input.

CÔNG SUẤT VÀ KHẢ NĂNG PHỐI GHÉP

ATOLL IN100 Signature cung cấp:

– 2 × 100 W RMS tại 8 Ω.

– 2 × 140 W RMS tại 4 Ω.

– Công suất xung 180 W mỗi kênh.

Mức công suất này phù hợp với phần lớn loa bookshelf và loa cột trong các hệ thống nghe nhạc gia đình. So với IN80 Signature, chênh lệch không chỉ nằm ở 20 W công suất mỗi kênh mà còn ở hệ thống nguồn sử dụng hai biến áp riêng biệt.

Nhờ nguồn điện mạnh, IN100 Signature phù hợp với:

– Loa cột cỡ vừa.

– Loa bookshelf cần ampli có khả năng kiểm soát tốt.

– Loa có độ nhạy trung bình.

– Phòng nghe vừa đến tương đối lớn.

– Người nghe thường xuyên sử dụng âm lượng từ trung bình đến cao.

Khả năng phối ghép thực tế vẫn cần xem xét thêm độ nhạy, trở kháng tối thiểu và đặc tính của từng mẫu loa.

HAI BIẾN ÁP NGUỒN XUYẾN 340 VA

IN100 Signature sử dụng hai biến áp nguồn xuyến, mỗi biến áp có công suất 340 VA.

Hệ thống nguồn lớn giúp ampli duy trì năng lượng ổn định khi bản nhạc xuất hiện những đoạn cao trào, tiếng bass mạnh hoặc khi loa yêu cầu dòng điện cao. Đây là một trong những nâng cấp quan trọng nhất của IN100 Signature so với IN80 Signature.

TỔNG ĐIỆN DUNG 31.474 µF

Phần lọc nguồn chính sử dụng bốn tụ 6.800 µF, kết hợp với các tụ tại những vị trí khác để tạo nên tổng điện dung 31.474 µF.

Hệ thống tụ lọc giúp giảm nhiễu nguồn và dự trữ năng lượng cho tầng công suất, hỗ trợ ampli duy trì độ ổn định khi âm lượng hoặc cường độ tín hiệu thay đổi nhanh.

TẦNG CÔNG SUẤT MOS-FET CLASS A/B

IN100 Signature sử dụng tầng công suất MOS-FET single push-pull, hoạt động theo nguyên lý Class A/B.

Thiết kế này hướng đến sự cân bằng giữa chất lượng âm thanh, công suất đầu ra và nhiệt lượng phát sinh, phù hợp với nhu cầu nghe nhạc lâu dài trong hệ thống gia đình.

Các transistor công suất được ghép trực tiếp với hệ thống tản nhiệt hiệu suất cao. Ampli cũng có cơ chế bảo vệ nhiệt nhằm tăng độ an toàn trong quá trình vận hành.

VOLUME ALPS MOTORIZED

IN100 Signature sử dụng chiết áp volume ALPS motorized.

Âm lượng được điều chỉnh theo cơ chế analog bằng núm xoay trên mặt máy. Khi sử dụng remote ATOLL tùy chọn, motor bên trong sẽ xoay chiết áp theo lệnh điều khiển.

NÂNG CẤP PHONO CHO MÂM THAN

Ngõ AUX có thể được lắp một trong hai bo phono:

– P50 hỗ trợ cartridge MM.

– P100 hỗ trợ cartridge MM và MC.

P50 phù hợp với phần lớn mâm than sử dụng cartridge MM phổ biến. P100 linh hoạt hơn, phù hợp với người dùng muốn sử dụng cartridge MC hoặc có kế hoạch nâng cấp hệ thống analog sau này.

Sau khi lắp bo phono, ngõ AUX sẽ dành riêng cho mâm than và không còn sử dụng như một ngõ Line thông thường.

NÂNG CẤP DAC

IN100 Signature là ampli analog trong cấu hình tiêu chuẩn. Các ngõ digital chỉ xuất hiện khi sản phẩm được lắp thêm bo DAC.

BO DAC DA100

DA100 bổ sung:

– 2 ngõ coaxial, hỗ trợ tối đa 24-bit/192 kHz.

– 2 ngõ optical, hỗ trợ tối đa 24-bit/192 kHz.

Lựa chọn này phù hợp với TV, đầu CD transport, streamer hoặc nguồn phát có ngõ digital optical và coaxial.

BO DAC DA200

DA200 bổ sung:

– 2 ngõ coaxial.

– 2 ngõ optical.

– 1 ngõ USB-B asynchronous.

– Hỗ trợ PCM độ phân giải cao.

– Hỗ trợ DSD.

– Kết nối Bluetooth.

DA200 phù hợp với người dùng muốn kết nối thêm máy tính và thiết bị di động mà không cần mua DAC rời ngay từ đầu.

IN100 Signature không tích hợp network streaming. Nếu cần nghe nhạc qua mạng, người dùng vẫn cần kết nối một streamer riêng.

REMOTE ATOLL TÙY CHỌN

IN100 Signature tương thích với remote toàn năng ATOLL, cho phép điều chỉnh volume và lựa chọn nguồn phát từ vị trí nghe.

Remote là phụ kiện tùy chọn và có thể không đi kèm sản phẩm tiêu chuẩn.

TÙY CHỌN MÀU SẮC

ATOLL IN100 Signature có hai tùy chọn hoàn thiện:

– Nhôm phay xước anod màu tự nhiên.

– Nhôm phay xước anod màu đen.

Cả hai phiên bản đều sử dụng mặt trước bằng nhôm dày 4 mm.
