GIỚI THIỆU

ATOLL PR200 Signature là mẫu preamp analog thuộc dòng khuếch đại Signature của ATOLL Electronique. Sản phẩm được phát triển theo hướng modular, cho phép người dùng dễ dàng xây dựng hệ thống nghe nhạc phù hợp với nhu cầu hiện tại và tiếp tục nâng cấp khi cần thiết.

PR200 Signature có thể kết hợp với nhiều power amp khác nhau của ATOLL, đồng thời hỗ trợ lắp thêm bo phono và bo DAC tùy chọn. Nhờ đó, sản phẩm phù hợp với cả hệ thống analog truyền thống lẫn hệ thống âm thanh sử dụng nguồn phát digital hiện đại.

Thiết bị được trang bị biến áp nguồn xuyến 340 VA, tổng điện dung 31.918 µF, tầng khuếch đại âm thanh có cấu trúc đối xứng sử dụng linh kiện rời cùng tụ ghép tín hiệu MKP. Cấu hình này hướng đến khả năng truyền tải tín hiệu ổn định, độ nhiễu thấp và giữ được độ chính xác của bản thu.

THIẾT KẾ VÀ HOÀN THIỆN

Mặt trước của PR200 Signature được chế tạo từ nhôm phay xước dày 4 mm, mang lại độ cứng vững cao và phong cách thiết kế tối giản đặc trưng của ATOLL.

Hệ thống bảng mạch sử dụng PCB hai mặt với lớp hoàn thiện nickel/gold, giúp cải thiện độ bền của đường dẫn tín hiệu và duy trì khả năng tiếp xúc ổn định trong quá trình sử dụng lâu dài.

Các nút điều khiển được bố trí trực quan trên mặt máy, giúp người mới dễ làm quen nhưng vẫn đáp ứng yêu cầu vận hành của một hệ thống Hi-Fi chuyên dụng.

BIẾN ÁP NGUỒN XUYẾN 340 VA

PR200 Signature sử dụng biến áp nguồn xuyến công suất 340 VA. Đây là mức công suất nguồn đáng chú ý đối với một preamp analog, mang lại khả năng cấp nguồn ổn định cho các tầng mạch bên trong.

Tổng điện dung 31.918 µF hỗ trợ duy trì nguồn điện sạch và ổn định, giúp hạn chế ảnh hưởng của dao động nguồn lên tín hiệu âm thanh.

TẦNG AUDIO ĐỐI XỨNG SỬ DỤNG LINH KIỆN RỜI

Các tầng khuếch đại âm thanh bên trong PR200 Signature được thiết kế theo cấu trúc đối xứng và sử dụng linh kiện rời.

Khái niệm “đối xứng” ở đây mô tả cấu trúc mạch audio bên trong, không đồng nghĩa với việc sản phẩm được trang bị ngõ vào hoặc ngõ ra XLR balanced.

Việc sử dụng linh kiện rời cho phép ATOLL chủ động lựa chọn và tối ưu từng thành phần trong đường tín hiệu, hướng đến khả năng tái tạo âm thanh chính xác, độ động tốt và độ méo thấp.

TỤ GHÉP TÍN HIỆU MKP

PR200 Signature sử dụng tụ ghép tín hiệu công nghệ MKP. Loại tụ này thường được lựa chọn trong thiết bị âm thanh chất lượng cao nhờ độ ổn định tốt và tổn hao thấp.

Tụ ghép tín hiệu có nhiệm vụ truyền thành phần tín hiệu âm thanh giữa các tầng mạch, đồng thời ngăn điện áp một chiều không mong muốn đi qua đường tín hiệu.

VOLUME ALPS MOTORIZED

Thiết bị sử dụng chiết áp volume ALPS motorized. Đây là cơ cấu điều chỉnh âm lượng analog có motor, cho phép người dùng thay đổi âm lượng trực tiếp trên mặt máy hoặc thông qua remote tùy chọn.

Giải pháp này giữ được đặc tính điều chỉnh âm lượng analog, đồng thời mang lại sự thuận tiện khi vận hành từ vị trí nghe.

MONITORING LOOP

PR200 Signature được trang bị monitoring loop thông qua kết nối TAPE IN và TAPE OUT.

Kết nối này có thể được sử dụng để:

– Ghi tín hiệu từ nguồn phát đang được lựa chọn sang thiết bị ghi âm.

– Theo dõi tín hiệu trả về từ thiết bị ghi âm.

– Chèn một thiết bị xử lý tín hiệu ngoài, chẳng hạn equalizer hoặc bộ lọc, vào hệ thống.

NGÕ VÀO BY-PASS

Ngõ vào BY-PASS cho phép tín hiệu đi qua PR200 Signature mà không chịu tác động của mạch điều chỉnh âm lượng trên preamp.

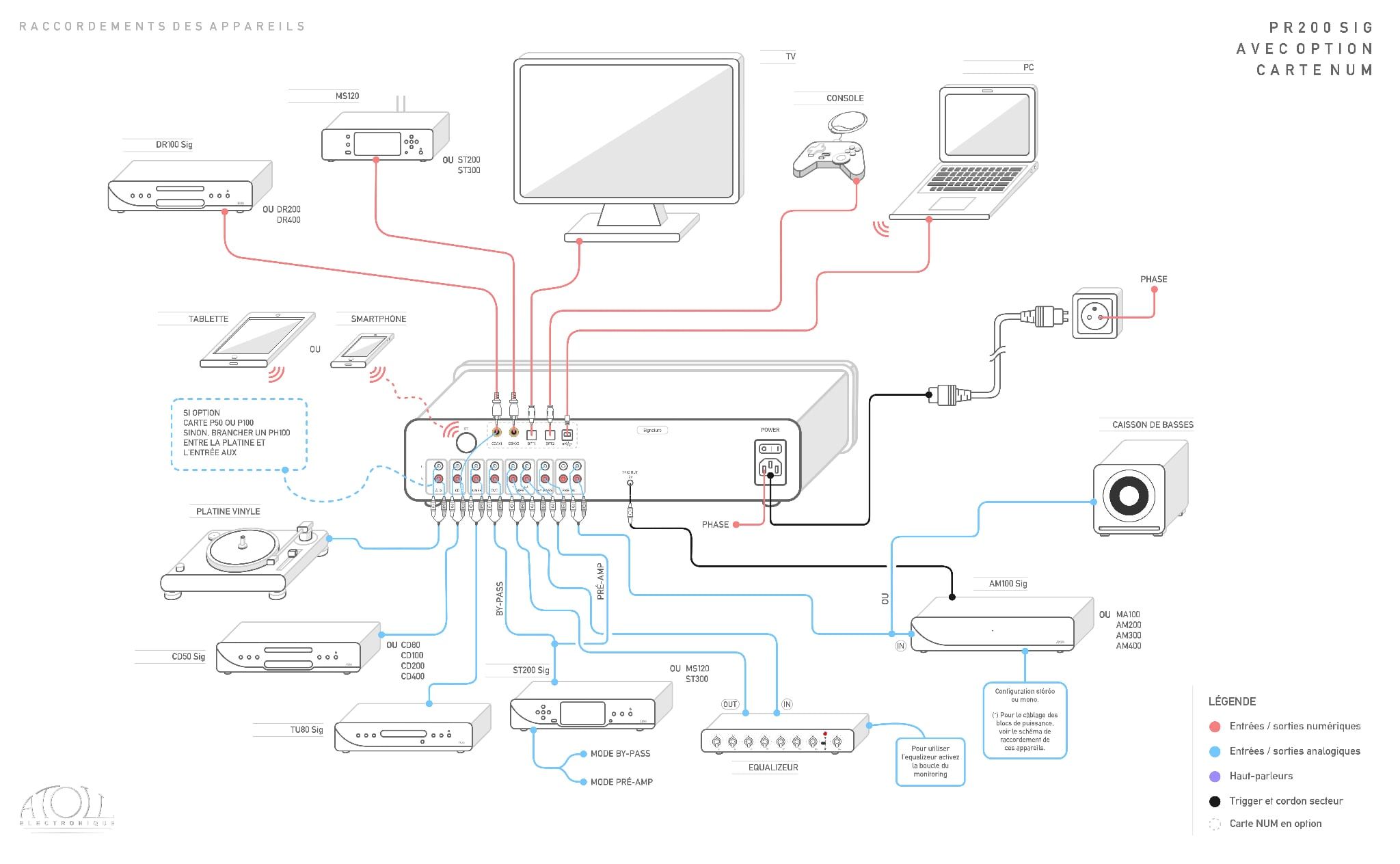

Tính năng này đặc biệt hữu ích khi tích hợp hệ thống nghe nhạc stereo vào hệ thống xem phim. Người dùng có thể kết nối ngõ Front Pre Out của processor hoặc ampli AV với ngõ BY-PASS trên PR200 Signature.

Khi kích hoạt chế độ BY-PASS, âm lượng sẽ do thiết bị nguồn hoặc processor AV kiểm soát. Vì tín hiệu không còn được điều chỉnh bởi núm volume của PR200 Signature, người dùng cần giảm âm lượng trên thiết bị nguồn trước khi kích hoạt để bảo vệ power amp và loa.

HAI NGÕ RA PREAMP ANALOG

PR200 Signature cung cấp hai ngõ ra preamp analog, cho phép xây dựng nhiều cấu hình hệ thống khác nhau:

– Kết nối với một power amp stereo.

– Thực hiện bi-amping với hai power amp.

– Kết nối đồng thời với power amp và subwoofer điện.

Việc trang bị hai Pre Out giúp sản phẩm linh hoạt hơn khi người dùng muốn mở rộng hệ thống trong tương lai.

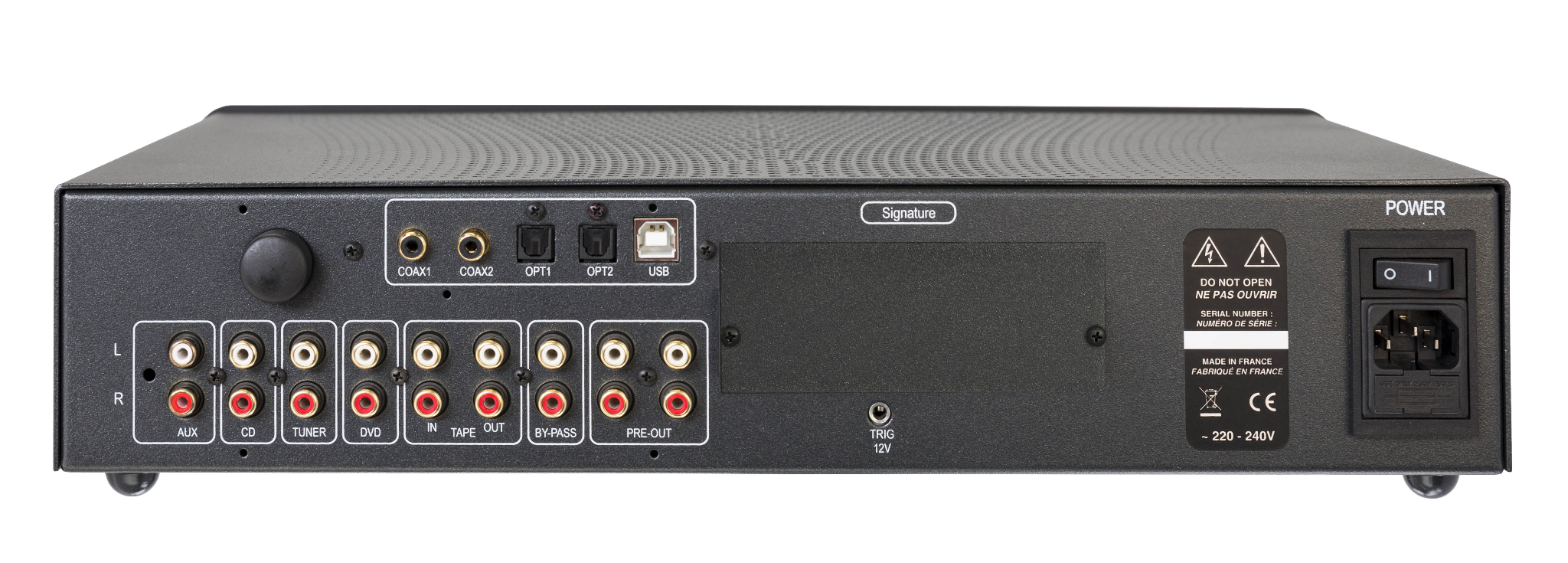

KẾT NỐI NGÕ VÀO

PR200 Signature được trang bị 5 ngõ vào âm thanh analog RCA:

– AUX – có thể lắp bo phono P50 hoặc P100 tùy chọn.

– CD.

– TUNER.

– DVD.

– TAPE IN kết hợp TAPE OUT dành cho monitoring loop.

Ngoài ra, thiết bị còn có:

– 1 ngõ vào BY-PASS.

KẾT NỐI NGÕ RA

Các ngõ ra trên PR200 Signature gồm:

– 2 ngõ ra preamp analog RCA, hỗ trợ bi-amping hoặc kết nối subwoofer điện.

– 1 ngõ ra TAPE OUT.

– 1 ngõ Trigger 12 V để điều khiển bật hoặc tắt các thiết bị tương thích.

– 1 ngõ headphone 6,35 mm.

BO PHONO TÙY CHỌN

PR200 Signature có thể lắp một trong hai bo phono sau vào ngõ AUX:

BO PHONO P50

– Hỗ trợ cartridge MM.

– Phù hợp với người dùng mâm than sử dụng kim Moving Magnet phổ biến.

BO PHONO P100

– Có thể cấu hình cho cartridge MM hoặc MC.

– Phù hợp với hệ thống mâm than cần khả năng nâng cấp và tương thích linh hoạt hơn.

Bo phono có thể được lắp đồng thời với bo DAC, cho phép PR200 Signature tiếp nhận cả nguồn phát analog từ mâm than lẫn nguồn phát digital.

BO DAC DA100 TÙY CHỌN

Bo DAC DA100 bổ sung các ngõ vào digital cho PR200 Signature:

– 2 ngõ vào coaxial, hỗ trợ tối đa 24-bit/192 kHz.

– 2 ngõ vào optical, hỗ trợ tối đa 24-bit/192 kHz.

– Chip DAC AKM AK4493SEQ.

– Dải động 120 dB.

– Tỷ lệ tín hiệu trên nhiễu 120 dB.

DA100 phù hợp với người dùng cần kết nối TV, đầu phát CD, streamer hoặc thiết bị digital thông qua optical và coaxial.

BO DAC DA200 TÙY CHỌN

Bo DAC DA200 cung cấp khả năng kết nối digital đầy đủ hơn:

– 2 ngõ vào coaxial, hỗ trợ tối đa 24-bit/192 kHz.

– 2 ngõ vào optical, hỗ trợ tối đa 24-bit/192 kHz.

– 1 bộ thu Bluetooth.

– 1 ngõ USB-B asynchronous sử dụng giao diện XMOS.

– Hỗ trợ tín hiệu PCM độ phân giải cao.

– Hỗ trợ DSD64, DSD128 và DSD256.

DA200 phù hợp với người dùng muốn kết nối máy tính, nguồn phát digital, TV và thiết bị di động trực tiếp với preamp.

Khi sử dụng ngõ USB-B trên máy tính Windows, người dùng cần cài driver XMOS chuyên dụng. Máy tính sử dụng macOS hoặc Linux không cần cài driver này.

REMOTE TÙY CHỌN

PR200 Signature tương thích với remote toàn năng của ATOLL. Remote có thể điều khiển nhiều thiết bị ATOLL như ampli tích hợp, preamp, đầu CD, tuner và DAC.

Remote là phụ kiện tùy chọn và có thể không đi kèm theo cấu hình tiêu chuẩn của sản phẩm.

TÙY CHỌN MÀU SẮC

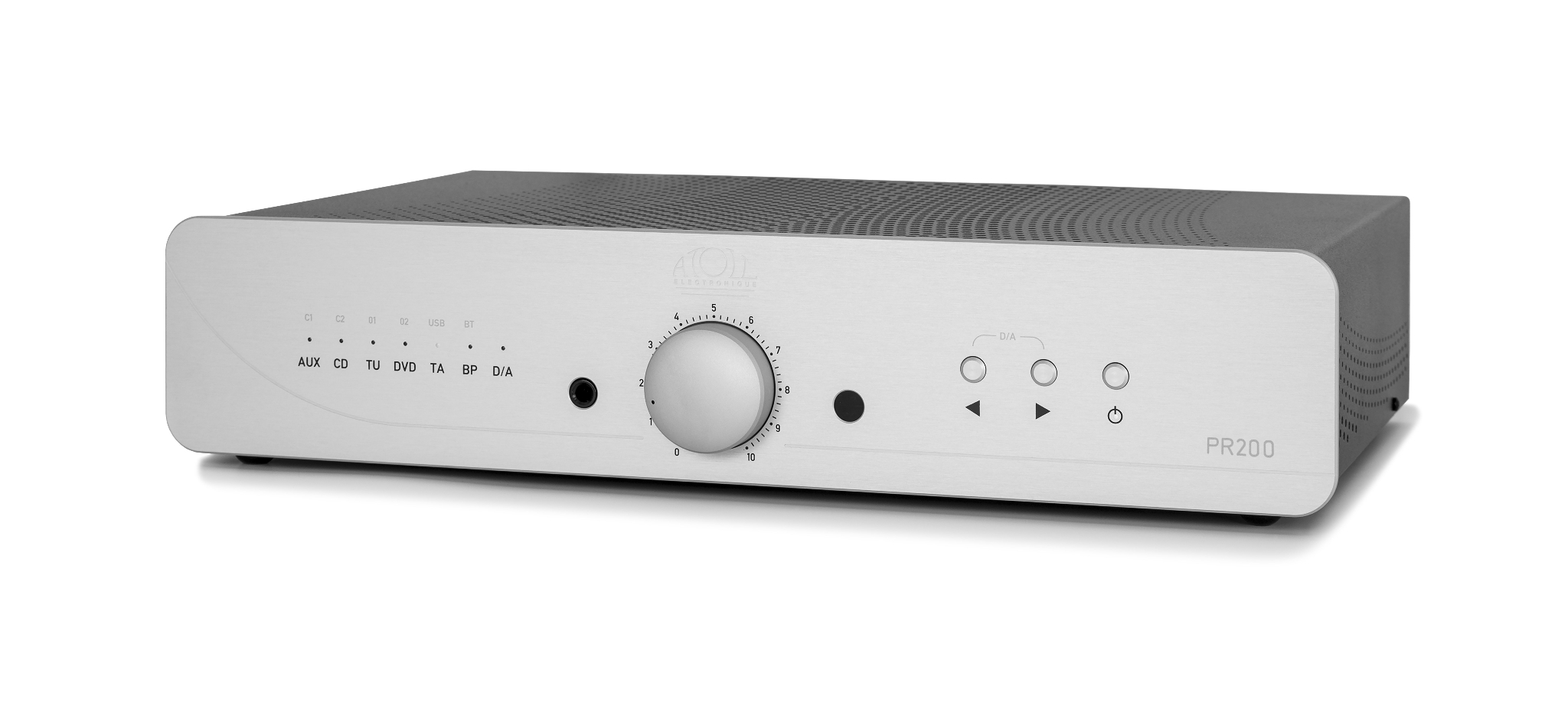

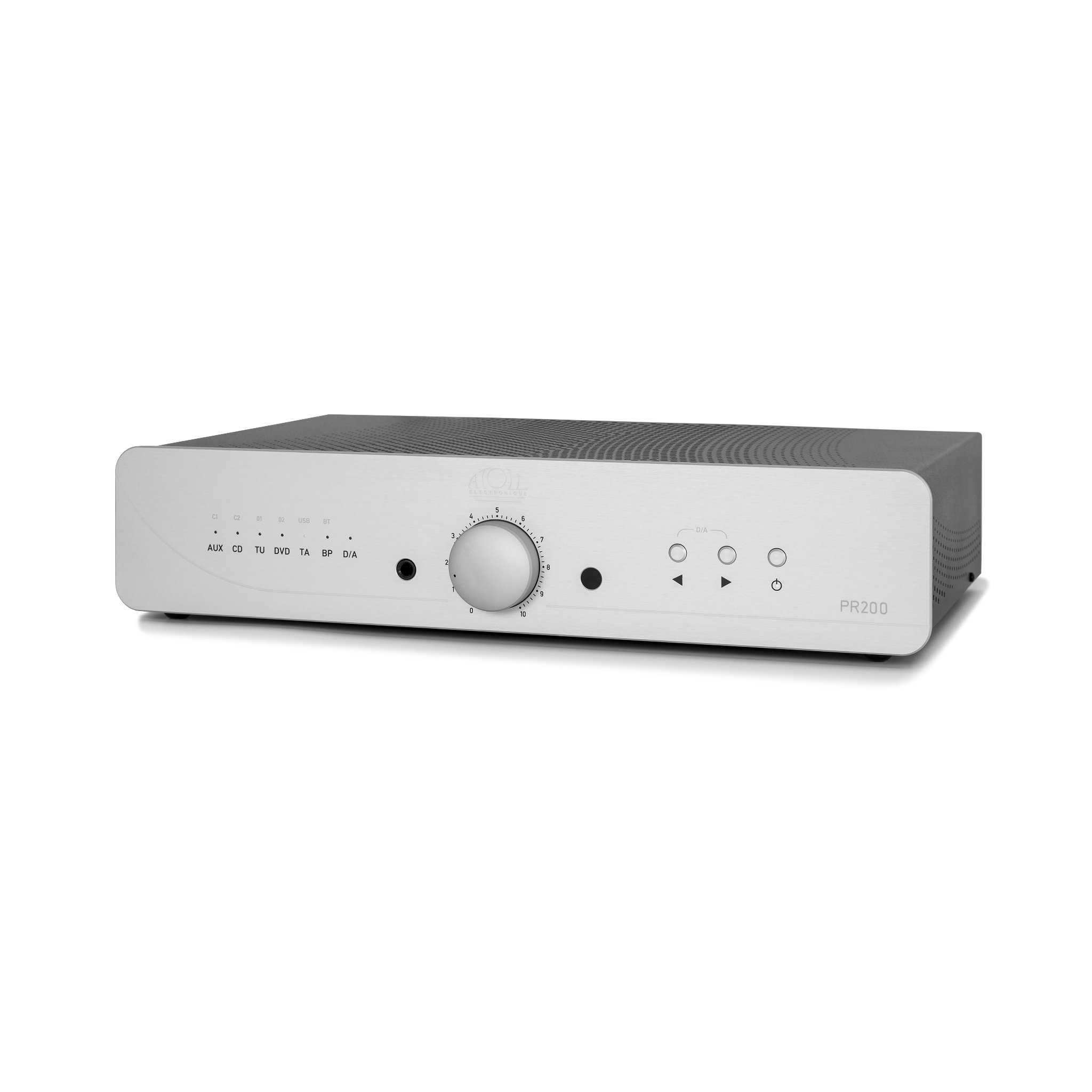

ATOLL PR200 Signature có hai tùy chọn hoàn thiện:

– Nhôm phay xước màu tự nhiên.

– Nhôm phay xước anod màu đen.

Cả hai phiên bản đều sử dụng mặt trước bằng nhôm dày 4 mm.
