GIỚI THIỆU

ATOLL PR400 Evolution là thế hệ mới nhất của dòng preamp cao cấp nhất do ATOLL Electronique phát triển. Thiết kế của sản phẩm được lấy cảm hứng từ IN400 Evolution, đồng thời hệ thống nguồn và toàn bộ mạch điện đã được thiết kế lại nhằm nâng cao hiệu năng xử lý tín hiệu analog.

PR400 Evolution sử dụng kiến trúc dual-mono đối xứng hoàn toàn, với nguồn cấp, relay chọn ngõ vào, tầng audio và mạch volume được tách riêng cho từng kênh. Thiết bị hỗ trợ cả RCA unbalanced và XLR balanced, đồng thời có thể nâng cấp thêm bo DAC hoặc bo phono tùy theo nhu cầu.

Sản phẩm được thiết kế và chế tạo tại Pháp, hướng đến các hệ thống Hi-Fi cao cấp sử dụng power amp rời, loa active hoặc cấu hình bi-amping.

THIẾT KẾ DÒNG 400 EVOLUTION

PR400 Evolution sử dụng mặt trước bằng nhôm dày 10 mm, trải qua các công đoạn phay xước, vi phun cát và anod hóa. Logo cùng các ký hiệu được khắc với độ chính xác cao.

Các khối tản nhiệt bên hông và núm điều khiển được gia công từ nhôm nguyên khối. Ngoài nhiệm vụ hỗ trợ tản nhiệt, kết cấu nhôm cứng vững còn giúp hạn chế ảnh hưởng của rung động cơ học lên các mạch điện bên trong.

Khung máy được chế tạo từ thép dày 2 mm, tạo thành nền tảng chắc chắn cho toàn bộ hệ thống nguồn, bảng mạch và linh kiện.

KIẾN TRÚC DUAL-MONO ĐỐI XỨNG HOÀN TOÀN

PR400 Evolution hoạt động theo kiến trúc dual-mono thực thụ. Hai kênh trái và phải được bố trí gần như hai mạch preamp độc lập bên trong cùng một chassis.

Cấu trúc này gồm:

– Hai biến áp nguồn riêng, mỗi biến áp phục vụ một kênh audio.

– Bốn tầng audio độc lập với cấu trúc đối xứng hoàn toàn.

– Hai chiết áp ALPS motorized độc lập, mỗi kênh sử dụng một chiết áp.

– Relay chọn ngõ vào được tách riêng cho hai kênh.

– Nguồn cấp đối xứng dành riêng cho các tầng audio.

Thiết kế dual-mono giúp hạn chế ảnh hưởng qua lại giữa kênh trái và kênh phải, cải thiện độ phân tách kênh và duy trì sự cân bằng chính xác của tín hiệu stereo.

BỐN BIẾN ÁP NGUỒN RIÊNG BIỆT

PR400 Evolution được trang bị tổng cộng bốn biến áp xuyến:

– Hai biến áp 10 VA dành riêng cho các tầng audio, mỗi kênh sử dụng một biến áp.

– Một biến áp 10 VA dành cho phần digital và mạch phụ trợ.

– Một biến áp 1,6 VA dành cho hệ thống điều khiển logic.

Việc tách riêng nguồn audio khỏi màn hình và mạch điều khiển giúp hạn chế nhiễu điện tác động lên đường tín hiệu analog.

Tổng điện dung của hệ thống đạt 112.000 µF, mang lại khả năng lọc nguồn ổn định và duy trì điện áp cấp cho các tầng audio.

TẦNG AUDIO ĐỐI XỨNG PHÂN CỰC CLASS A

Các tầng audio linh kiện rời của PR400 Evolution sử dụng cấu trúc đối xứng hoàn toàn, được xây dựng quanh cặp vi sai kép ở đầu vào và mạch khuếch đại phân cực Class A.

Các tầng đầu vào sử dụng transistor bipolar và được thiết kế với mức hồi tiếp âm rất thấp. Mục tiêu là giảm tác động của mạch hồi tiếp lên tín hiệu, đồng thời duy trì độ tuyến tính và độ méo thấp.

Kiến trúc đối xứng bên trong cũng cho phép PR400 Evolution khai thác đường truyền XLR balanced một cách đồng bộ từ ngõ vào đến ngõ ra.

MẠCH ỔN ĐỊNH DÒNG PHÂN CỰC

PR400 Evolution sử dụng mạch ổn định dòng phân cực dựa trên transistor bipolar và LED.

Mạch này duy trì dòng phân cực ổn định cho các tầng khuếch đại, giúp điểm hoạt động của transistor ít bị thay đổi theo nhiệt độ hoặc điều kiện vận hành.

Theo ATOLL, cấu trúc này góp phần giảm cả méo tổng và méo xuyên điều chế, đồng thời duy trì khả năng xử lý tín hiệu ổn định.

TỤ GHÉP TÍN HIỆU MKP CÓ CHE CHẮN

PR400 Evolution sử dụng tụ ghép tín hiệu MKP chất lượng cao. Mỗi tụ được đặt trong một khoang che chắn riêng nhằm hạn chế ảnh hưởng của nhiễu bức xạ lên đường tín hiệu.

Tụ ghép tín hiệu có nhiệm vụ truyền thành phần âm thanh giữa các tầng mạch, đồng thời ngăn điện áp một chiều không mong muốn đi qua đường audio.

Công nghệ MKP được lựa chọn nhờ độ ổn định cao, tổn hao thấp và phù hợp với các mạch analog yêu cầu độ chính xác.

HAI CHIẾT ÁP ALPS MOTORIZED ĐỘC LẬP

Mạch volume của PR400 Evolution sử dụng hai chiết áp ALPS motorized độc lập, mỗi chiết áp điều khiển một kênh.

ATOLL sử dụng hệ thống servo độc quyền để đồng bộ hai chiết áp. Hệ thống này đo tín hiệu audio theo thời gian thực nhưng không can thiệp trực tiếp vào đường truyền tín hiệu.

Nhờ đó, mức volume giữa hai kênh được duy trì đồng đều trong toàn bộ dải điều chỉnh, đồng thời vẫn giữ được cấu trúc dual-mono riêng biệt.

ĐIỀU CHỈNH BALANCE VÀ GHI NHỚ THIẾT LẬP

PR400 Evolution cho phép điều chỉnh balance chính xác giữa kênh trái và kênh phải.

Thiết bị có thể ghi nhớ thiết lập balance, giúp người dùng bù lại sự khác biệt do vị trí ngồi, cách bố trí loa hoặc đặc tính âm học của phòng nghe.

ĐỔI TÊN NGÕ VÀO

Người dùng có thể đổi tên các ngõ vào để phù hợp với thiết bị thực tế đang kết nối, chẳng hạn:

– CD Player.

– Streamer.

– DAC.

– TV.

– Phono.

– Tape.

Tính năng này giúp việc lựa chọn nguồn phát trực quan hơn khi hệ thống có nhiều thiết bị.

HAI CHẾ ĐỘ STANDBY

PR400 Evolution cung cấp hai chế độ standby:

– Low Power – giảm mức tiêu thụ điện năng khi không sử dụng.

– Preheat – duy trì làm ấm một phần mạch để thiết bị nhanh chóng đạt trạng thái vận hành ổn định khi bật lại.

Người dùng có thể lựa chọn chế độ phù hợp với nhu cầu sử dụng và thói quen nghe nhạc.

MÀN HÌNH OLED ĐỘ TƯƠNG PHẢN CAO

Thiết bị sử dụng màn hình OLED tiêu thụ điện năng thấp, có độ tương phản cao và mức bức xạ điện từ thấp.

Nguồn cấp của màn hình cùng các mạch điều khiển được tách biệt hoàn toàn khỏi nguồn audio.

Người dùng có thể lựa chọn:

– Luôn bật màn hình.

– Tự động tắt màn hình sau 5 giây không thao tác.

ĐÈN NỀN NÚM ĐIỀU KHIỂN

Đèn nền trên các núm điều khiển có thể được tùy chỉnh. Người dùng có thể thay đổi màu hoặc tắt đèn nền để phù hợp với không gian phòng nghe.

Thiết lập đèn nền được lưu lại cùng các thông số vận hành khác của thiết bị.

NGÕ VÀO BY-PASS

Ngõ vào BY-PASS cho phép tín hiệu đi qua PR400 Evolution mà không chịu tác động của mạch volume trên preamp.

Tính năng này đặc biệt hữu ích khi tích hợp hệ thống nghe nhạc stereo vào hệ thống Home Cinema. Người dùng có thể kết nối ngõ Front Pre Out của processor hoặc ampli AV với ngõ BY-PASS trên PR400 Evolution.

Khi BY-PASS được kích hoạt, âm lượng sẽ do processor AV hoặc thiết bị nguồn kiểm soát. Người dùng cần giảm âm lượng trên thiết bị nguồn trước khi kích hoạt để bảo vệ power amp và loa.

HAI NGÕ VÀO XLR BALANCED

PR400 Evolution được trang bị hai ngõ vào stereo XLR balanced.

Kết nối XLR balanced sử dụng hai đường tín hiệu đảo pha kết hợp với dây mass, giúp hạn chế nhiễu đồng pha và phù hợp với hệ thống sử dụng dây tín hiệu dài.

Để khai thác đường truyền balanced hoàn chỉnh, nguồn phát kết nối với PR400 Evolution cũng cần có ngõ ra XLR balanced.

HỆ THỐNG PRE OUT RCA VÀ XLR BALANCED

PR400 Evolution cung cấp:

– Hai cặp Pre Out stereo RCA.

– Hai cặp Pre Out stereo XLR balanced.

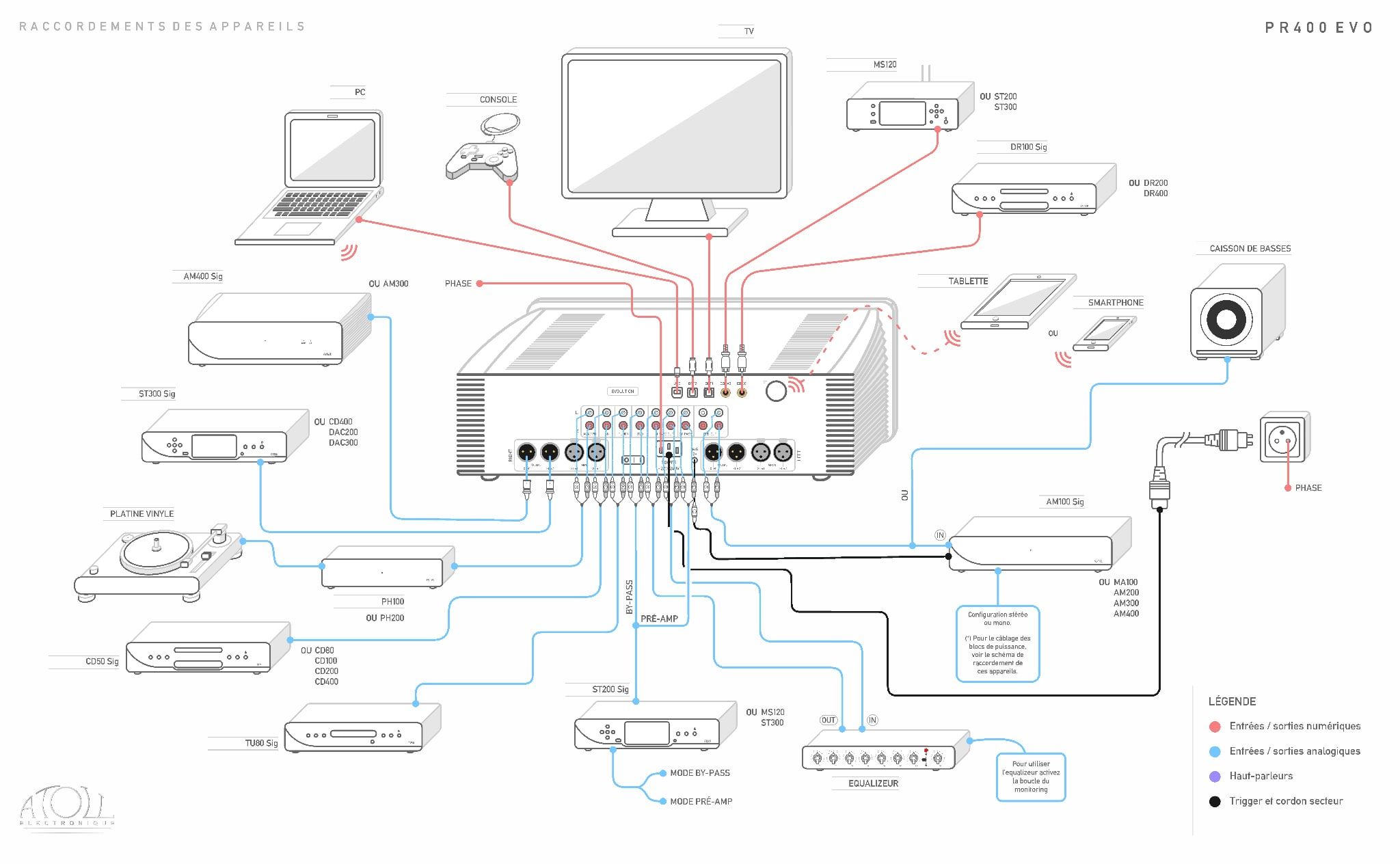

Nhiều ngõ ra preamp cho phép xây dựng các cấu hình:

– Kết nối một power amp stereo.

– Kết nối power amp qua RCA hoặc XLR balanced.

– Bi-amping bằng hai power amp.

– Kết nối đồng thời power amp và subwoofer điện.

– Kết nối với loa active có ngõ vào analog.

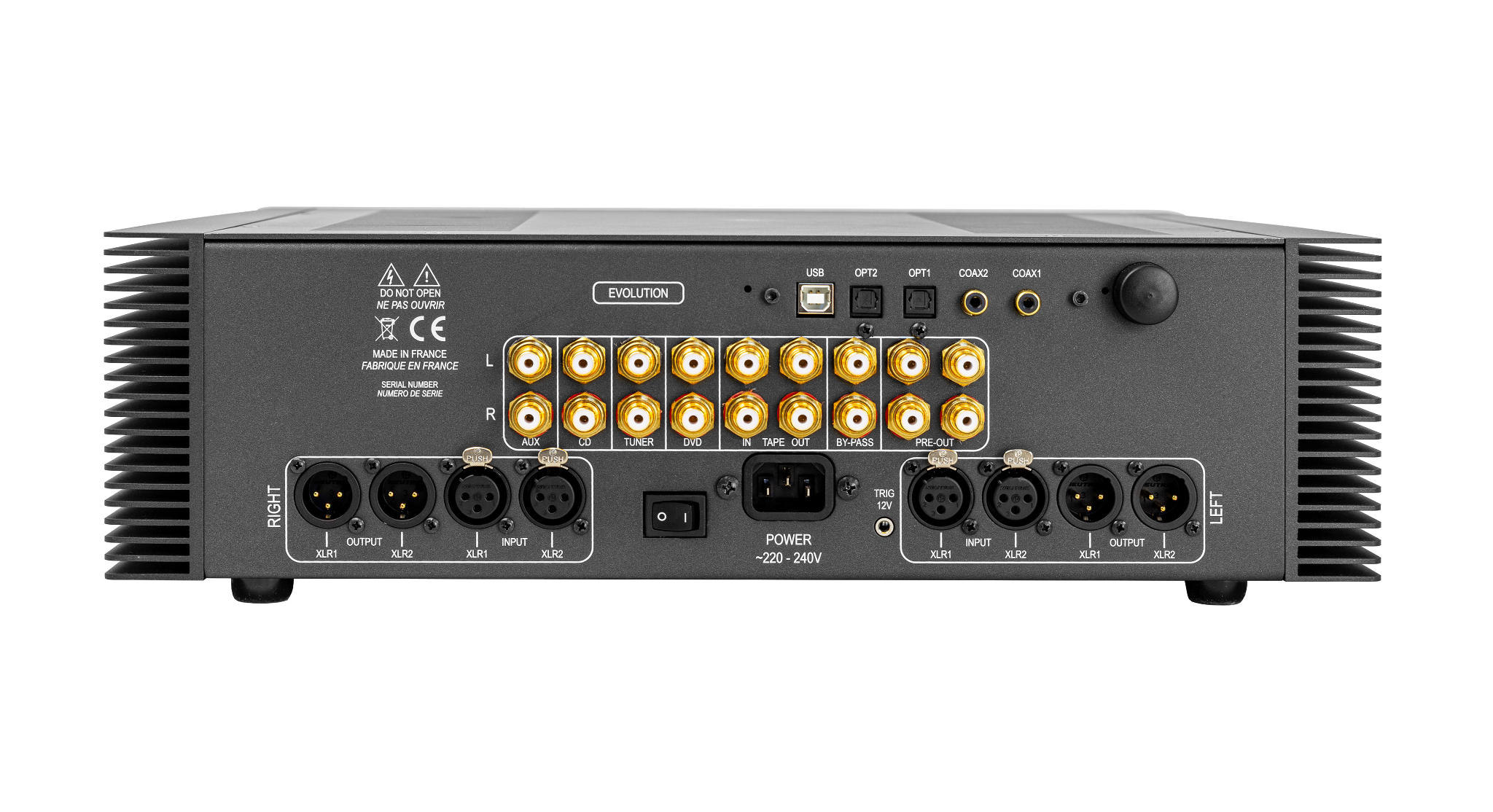

KẾT NỐI NGÕ VÀO

PR400 Evolution được trang bị:

– 5 ngõ vào Line RCA: AUX hoặc PHONO tùy chọn, CD, TUNER, DVD và TAPE.

– 2 ngõ vào stereo XLR balanced.

– 1 ngõ vào BY-PASS.

Ngõ AUX có thể được chuyển thành ngõ phono khi lắp bo P50 hoặc P100 tùy chọn.

KẾT NỐI NGÕ RA

Các ngõ ra trên PR400 Evolution gồm:

– 1 ngõ TAPE OUT stereo.

– 2 cặp Pre Out stereo RCA.

– 2 cặp Pre Out stereo XLR balanced.

– 1 ngõ Trigger 12 V.

– 1 ngõ headphone 6,35 mm.

Trigger 12 V cho phép điều khiển bật hoặc tắt đồng bộ các power amp và thiết bị tương thích.

BO PHONO TÙY CHỌN

PR400 Evolution có thể lắp bo phono tại ngõ AUX.

BO PHONO P50

– Hỗ trợ cartridge MM.

– Phù hợp với phần lớn mâm than sử dụng kim Moving Magnet.

BO PHONO P100

– Hỗ trợ cartridge MM.

– Hỗ trợ cartridge MC mức cao và MC mức thấp.

– Cho phép cấu hình trở kháng và điện dung đầu vào.

P100 sử dụng cấu trúc đối xứng bằng linh kiện rời, phù hợp với người dùng cần khả năng tùy chỉnh linh hoạt cho nhiều loại cartridge.

BO DAC DA100 TÙY CHỌN

Bo DA100 bổ sung bốn ngõ vào digital:

– 2 ngõ coaxial, hỗ trợ tối đa 24-bit/192 kHz.

– 2 ngõ optical, hỗ trợ tối đa 24-bit/192 kHz.

– Chip DAC AKM AK4493SEQ.

– Dải động 120 dB.

– Tỷ lệ tín hiệu trên nhiễu 120 dB.

DA100 phù hợp với hệ thống sử dụng TV, đầu CD transport, streamer hoặc nguồn digital kết nối qua coaxial và optical.

BO DAC DA200 TÙY CHỌN

Bo DA200 mở rộng đầy đủ khả năng tiếp nhận nguồn digital:

– 2 ngõ coaxial, hỗ trợ tối đa 24-bit/192 kHz.

– 2 ngõ optical, hỗ trợ tối đa 24-bit/192 kHz.

– 1 ngõ USB-B asynchronous sử dụng giao diện XMOS.

– Hỗ trợ PCM độ phân giải cao lên đến 384 kHz qua USB-B.

– Hỗ trợ DSD64, DSD128 và DSD256.

– 1 bộ thu Bluetooth.

PR400 Evolution không tích hợp network streaming. Bluetooth và các ngõ vào digital chỉ có khi lắp bo DA200 tùy chọn.

Khi sử dụng USB-B trên máy tính Windows, người dùng cần cài driver XMOS chuyên dụng của ATOLL. Máy tính sử dụng macOS hoặc Linux không cần cài driver này.

REMOTE ATOLL ĐI KÈM

PR400 Evolution được cung cấp kèm remote toàn năng ATOLL.

Remote hỗ trợ điều khiển các chức năng chính như:

– Bật hoặc chuyển thiết bị sang standby.

– Điều chỉnh volume.

– Chọn ngõ vào.

– Mute.

– Kích hoạt BY-PASS.

– Điều chỉnh balance.

– Điều chỉnh màn hình và đèn nền.

Remote cũng có thể điều khiển nhiều ampli tích hợp, preamp, đầu CD, tuner và DAC của ATOLL.

TÙY CHỌN MÀU SẮC

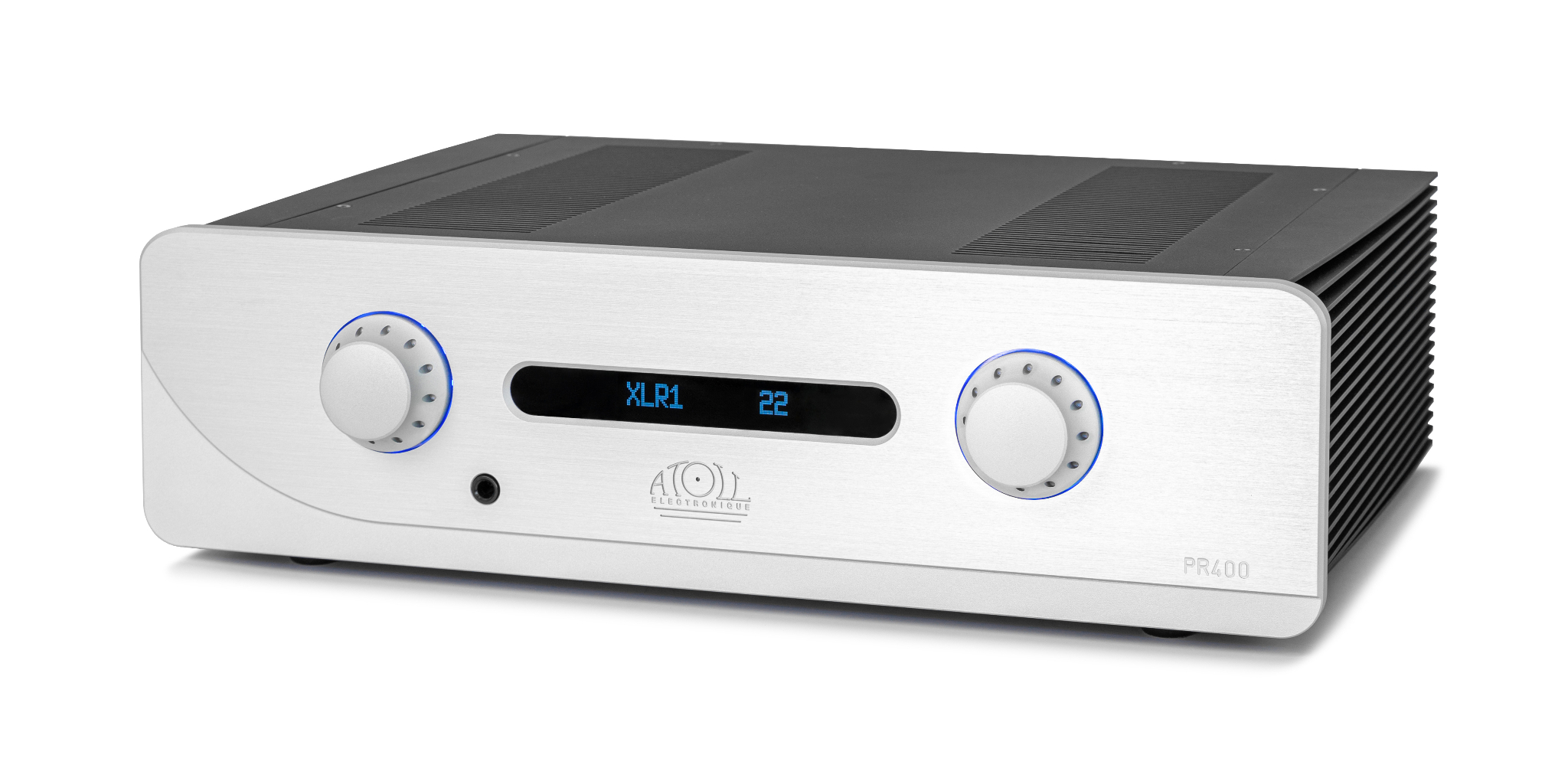

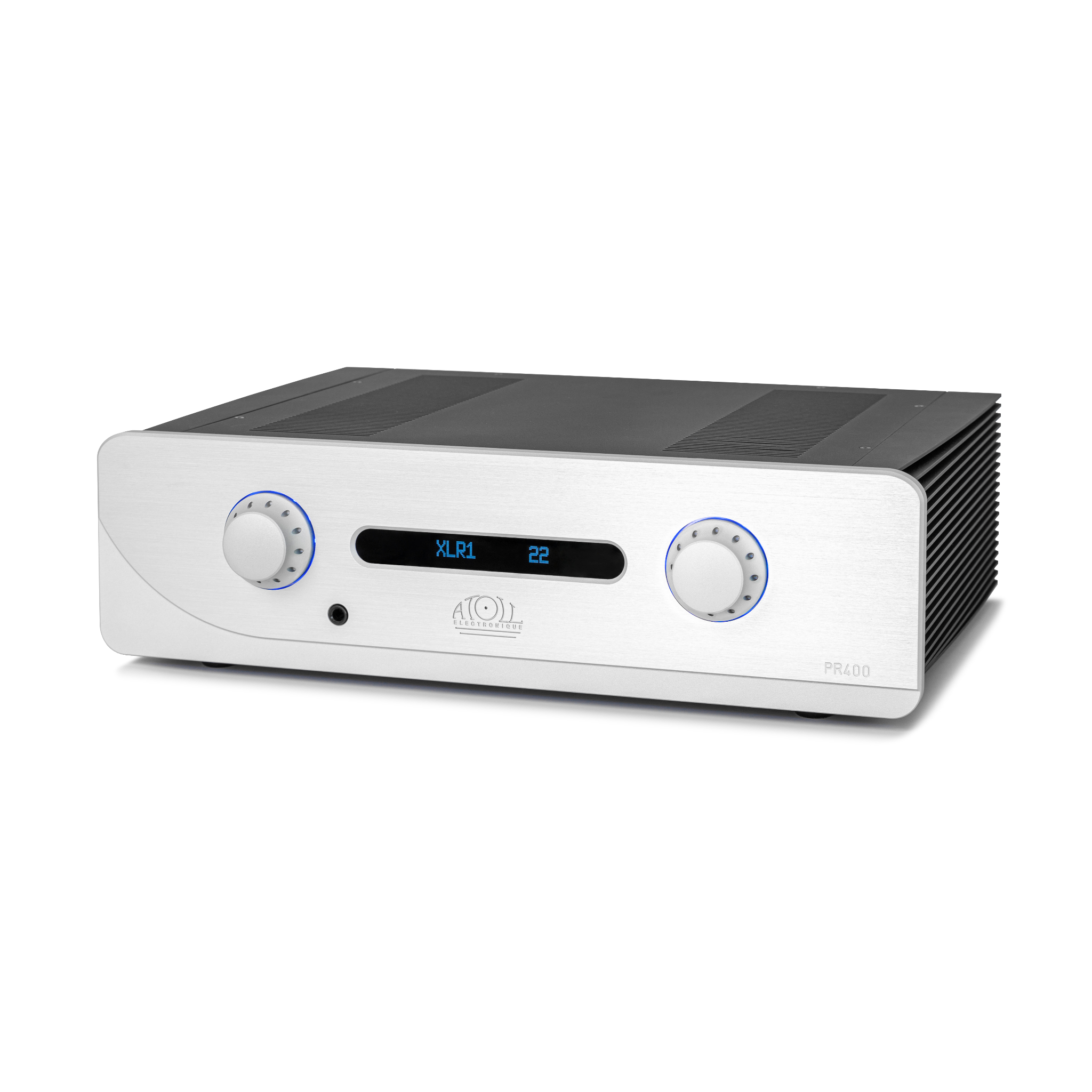

ATOLL PR400 Evolution có hai tùy chọn hoàn thiện:

– Nhôm phay xước anod màu tự nhiên.

– Nhôm phay xước anod màu đen.

Cả hai phiên bản đều sử dụng mặt trước bằng nhôm dày 10 mm, được vi phun cát và khắc chính xác.
