SUPREME
Nordost · QRT · Supreme Reference
QBASE
Supreme Reference
Bộ phân phối nguồn AC cấp Supreme Reference, phát triển cho những hệ thống đòi hỏi dòng điện không bị giới hạn, nền nhiễu cực thấp và độ tĩnh tuyệt đối.
100% ODIN 2 INTERNAL WIRING
32A powerCON
10 OUTPUTS · FILTER-LESS
Engineered for unrestricted current delivery
Beyond Reference
Không lọc nối tiếp.
Không bóp nghẹt dòng điện.
QBASE Supreme Reference là bộ phân phối nguồn AC (AC Distribution Unit), không phải bộ lọc nguồn nối tiếp thông thường. Đường cấp điện áp dụng kiến trúc không lọc (filter-less), trong khi các công nghệ QRT chủ động và thụ động làm việc theo cấu hình song song để xử lý nhiễu mà không hy sinh băng thông, độ động hoặc khả năng cấp dòng.
So với QBASE Reference, hai thay đổi nền tảng là hệ thống dây bên trong được thay hoàn toàn bằng Odin 2 và kết nối powerCON 32A chuyên dụng. Đây là bước nâng cấp trực tiếp cho những power amplifier, monoblock và thiết bị tham chiếu có nhu cầu dòng điện tức thời rất lớn.
QBASE REFERENCE
IEC C-20 20/16 A · dây lõi rắn Micro Mono-Filament · 10 ổ cắm tiêu chuẩn
QBASE SUPREME REFERENCE
powerCON 32A · dây nội bộ 100% Odin 2 · 2 ngõ ra dòng cao + 8 ổ cắm tiêu chuẩn
Supreme Reference Architecture
Bốn nền tảng kỹ thuật cốt lõi
01
Dây nội bộ Odin 2
Lần đầu tiên trong một sản phẩm QRT, toàn bộ hệ thống dây điện bên trong được thực hiện bằng cáp Odin 2, hướng đến khả năng truyền dòng dễ dàng, nhiễu thấp và đáp ứng quá độ nhanh.
02
Kết nối powerCON 32A
Một đầu vào Neutrik powerCON 32A và hai đầu ra powerCON 32A tạo đường cấp riêng cho ampli công suất cùng các thiết bị có nhu cầu dòng cao.
03
Tiếp địa hình sao
Kiến trúc tiếp địa hình sao (Star-Earth Topology) quy tụ điện áp lạc (stray voltages) và dòng điện xoáy (eddy currents) về một điểm Primary Earth trung tâm.
04
QRT có thể tinh chỉnh
QPOINT tối ưu cho AC hoạt động thường trực; hai cặp QSINE và QWAVE được điều khiển độc lập để thích ứng với thiết bị và cấu hình hệ thống.
High-current topology
Mười ngõ ra.
Hai đường dòng cao 32A.
Tám ổ cắm tiêu chuẩn được cung cấp theo phiên bản US, EU Schuko hoặc AUS. Hai đầu ra powerCON 32A được dành cho tải dòng cao và nối trực tiếp tới đầu vào của thiết bị.
Lưu ý kỹ thuật: tám ổ cắm US/EU/AUS được bảo vệ bằng cầu chì AC nội bộ; hai đầu ra powerCON không đi qua cầu chì. Thiết bị sử dụng hai ngõ ra này phải có cơ chế bảo vệ điện riêng.
Ground · Signal · Mechanical
Kiểm soát từ điện học đến cơ học
QBASE Supreme Reference không chỉ tăng khả năng cấp dòng. Thiết kế của nó đồng thời kiểm soát đường điện, tham chiếu đất và cộng hưởng cơ học để toàn bộ hệ thống vận hành trên cùng một nền tảng ổn định.
PCB chuyên dụng: đường Pha/Trung tính đối xứng (Symmetrical Live/Neutral Topology), tiếp địa tách riêng và công nghệ định hướng điện áp (Voltage Directionality).
Nối siêu âm: các điểm kết nối nội bộ được hàn nối bằng siêu âm (Ultrasonic Welding), giảm số giao diện cơ–điện không cần thiết.
Pre-QKORE: đường tiếp địa tách biệt dẫn trực tiếp tới cọc WBT, được thiết kế để phối hợp với công nghệ LVAP trong QKORE.
Sort Support: chân kiểm soát cộng hưởng có thể điều chỉnh độ cao, hỗ trợ cân bằng khung máy và dẫn thoát rung chấn.
Independent QRT tuning
Hai vùng điều khiển độc lập

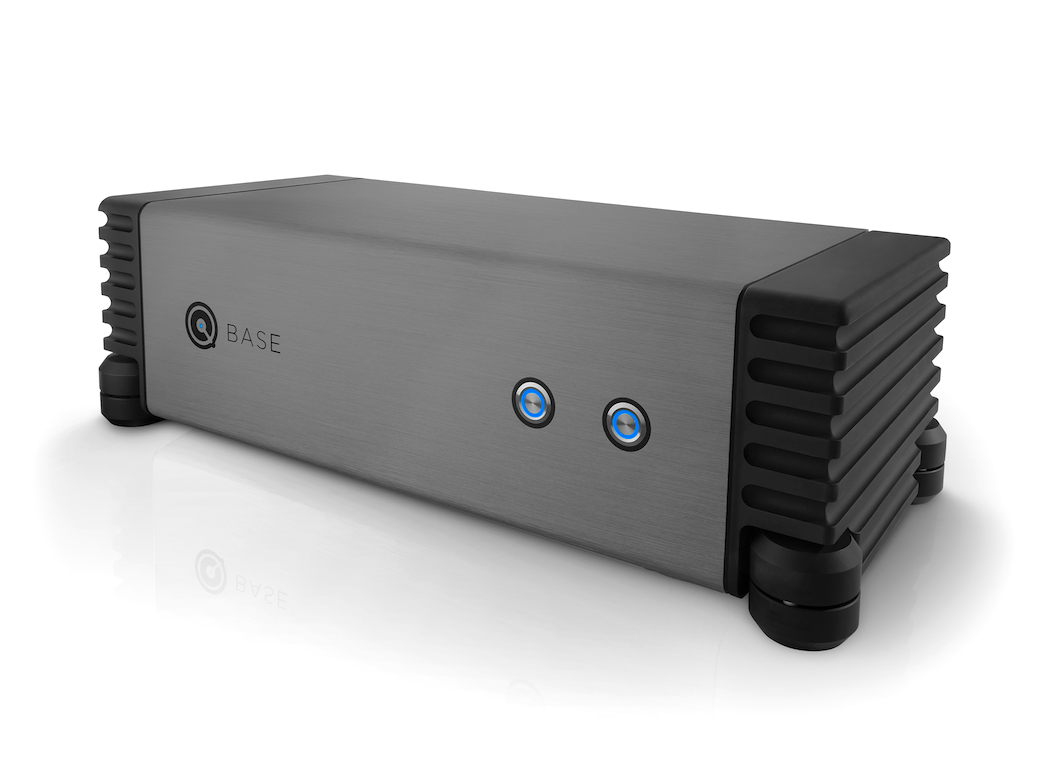

Hai nút cảm ứng phía trước điều khiển riêng từng cặp QSINE/QWAVE ở nửa trái và nửa phải. Nhờ đó, người dùng có thể bố trí từng thiết bị vào khu vực ổ cắm phù hợp rồi thử các trạng thái xử lý khác nhau. Mạch đồng bộ cộng hưởng QPOINT tích hợp luôn hoạt động.
Tắt
QSINE và QWAVE không hoạt động
LED xanh dương
QWAVE hoạt động
LED đỏ
QSINE hoạt động
LED xanh lá
QSINE và QWAVE cùng hoạt động
World-class system integration
Được thiết kế cho hệ thống tham chiếu hoàn chỉnh
Cấu hình ổ cắm tiêu chuẩn thay đổi theo từng thị trường, trong khi hai đầu powerCON 32A giữ vai trò đường cấp dòng cao chuyên dụng.

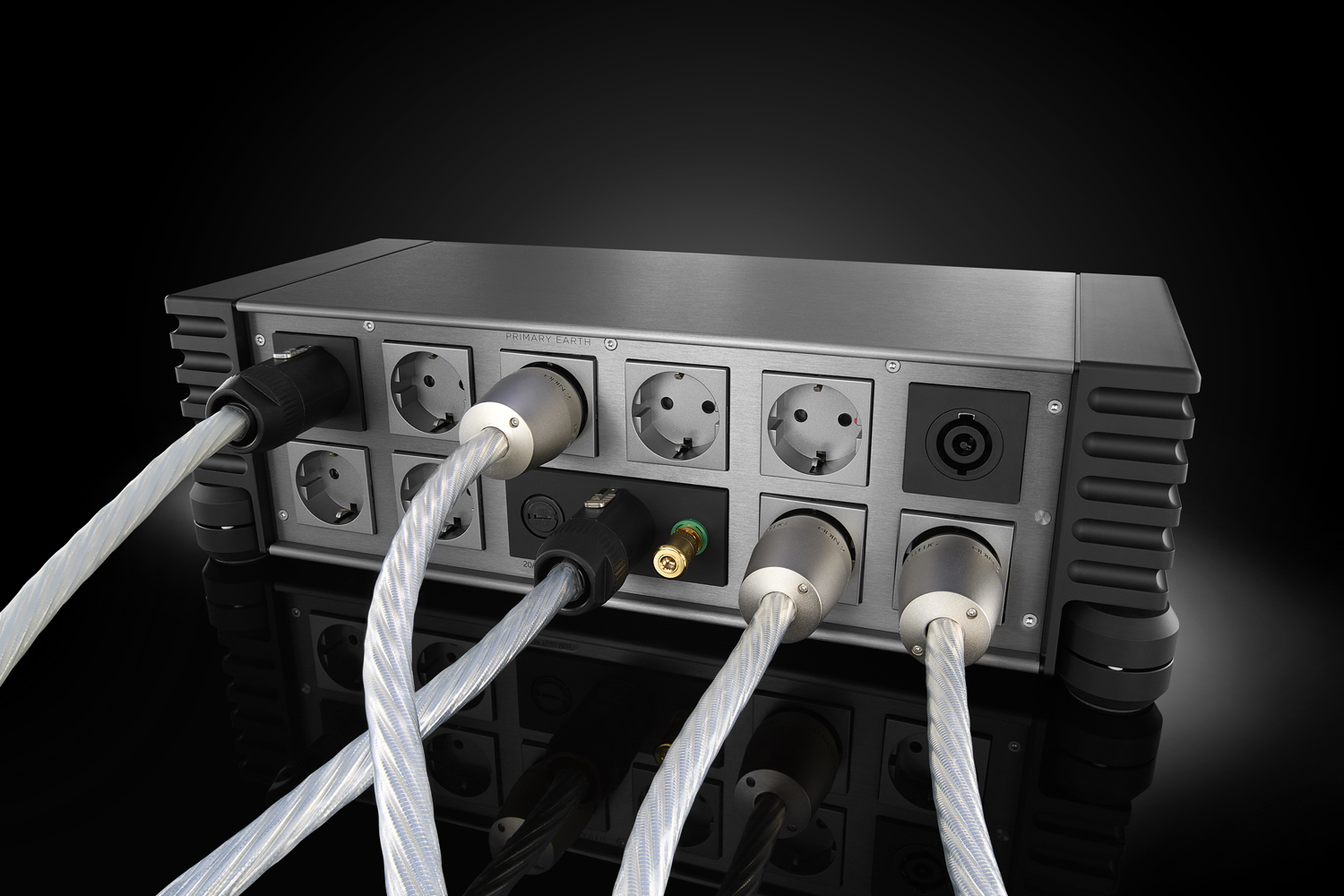

EU · SCHUKO CONFIGURATION

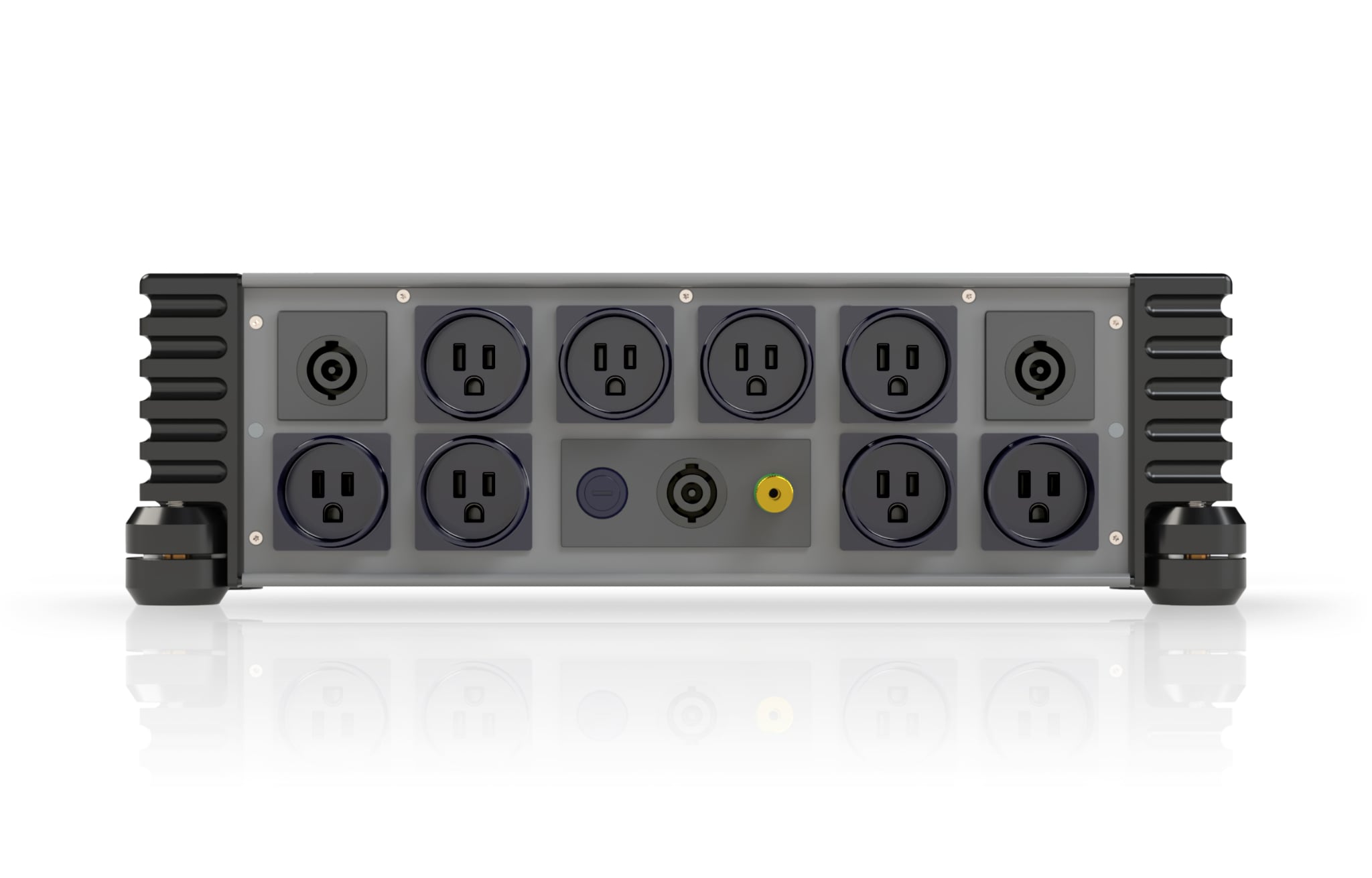

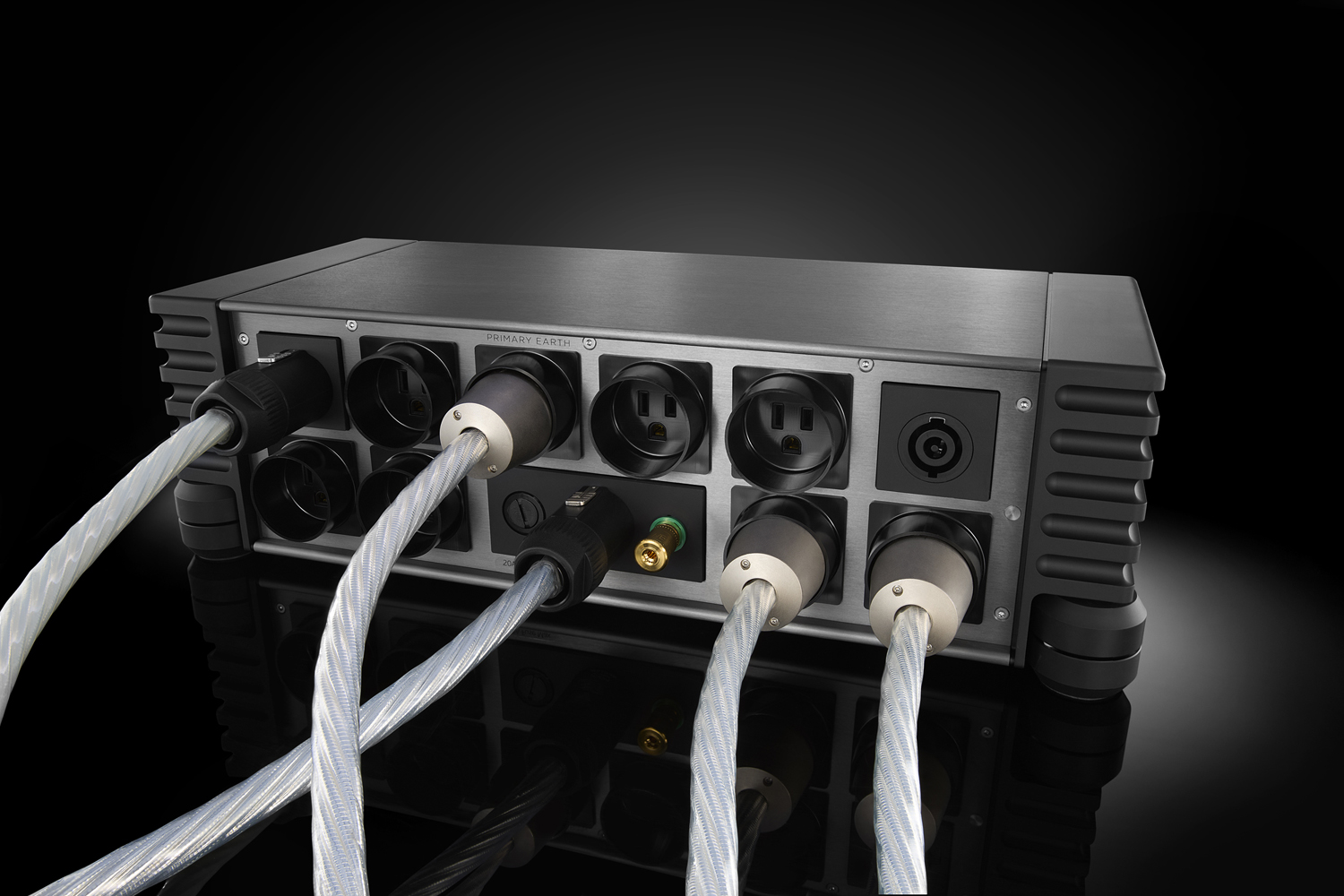

US CONFIGURATION
System setup
Lắp đặt đúng để đạt hiệu suất tối đa
Primary Earth: kết nối preamplifier hoặc ampli tích hợp vào ổ được đánh dấu Primary Earth. Các nguồn chính nên được bố trí tuần tự ở hai phía, sau đó cân đối với power amplifier và nguồn phụ.
Dual Primary Earth: chỉ kích hoạt cho preamplifier dual-mono dùng hai dây nguồn riêng nhằm tránh chênh lệch điện thế đất giữa hai kênh. Với cấu hình thông thường, Nordost khuyến nghị giữ chức năng này ở trạng thái tắt.
Dây nguồn 32A: trong danh mục Nordost, đầu vào powerCON 32A hiện được hỗ trợ bởi Odin 2 và Odin Gold. Các đầu ra powerCON 32A có thể phối hợp dây Valhalla 2, Odin 2 hoặc Odin Gold với đầu nguồn tương ứng.
Bố trí: đặt thiết bị trên bề mặt chắc chắn, tách dây nguồn AC khỏi dây tín hiệu và dùng chân Sort Support để cân bằng khung máy.
Technical specifications
Thông số kỹ thuật
| Tên sản phẩm | Nordost QBASE Supreme Reference |
| Loại thiết bị | Bộ phân phối nguồn AC 10 ngõ ra, kiến trúc filter-less |
| Dây dẫn nội bộ | 100% Nordost Odin 2 |
| Đầu vào | 1 × Neutrik powerCON 32A |
| Đầu ra tiêu chuẩn | 8 × US, EU Schuko hoặc AUS tùy phiên bản |
| Đầu ra dòng cao | 2 × Neutrik powerCON 32A |
| Đầu ra điện | Tương đương đầu vào (Electrical Output: Equivalent to Input) |
| Cầu chì AC nội bộ | Có cho 8 ổ US/EU/AUS · Không áp dụng cho 2 đầu powerCON |
| Kích thước (Rộng × Sâu × Cao) | 19 × 8 × 5,5 inch · xấp xỉ 482,6 × 203,2 × 139,7 mm |
| Khối lượng | 30 lb · 13,6 kg |
| Công nghệ chính | Star Earth · Dual Primary Earth · QSINE · QWAVE · QPOINT · Pre-QKORE · Voltage Directionality · Sort Resonance Control |
Unrestricted current. Absolute transparency.
