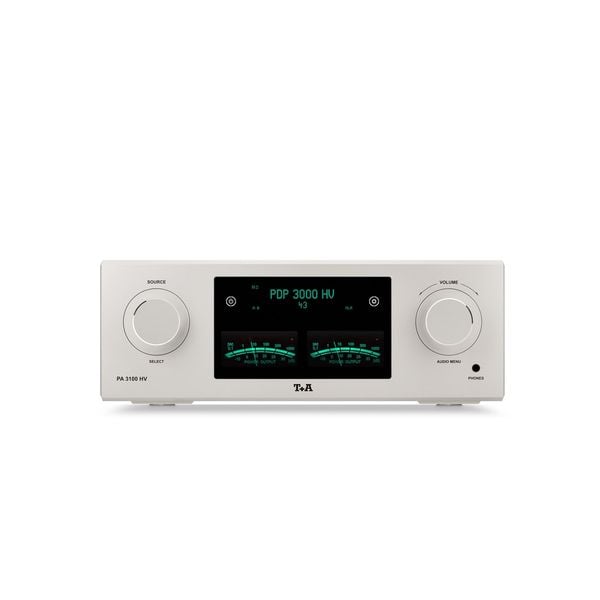

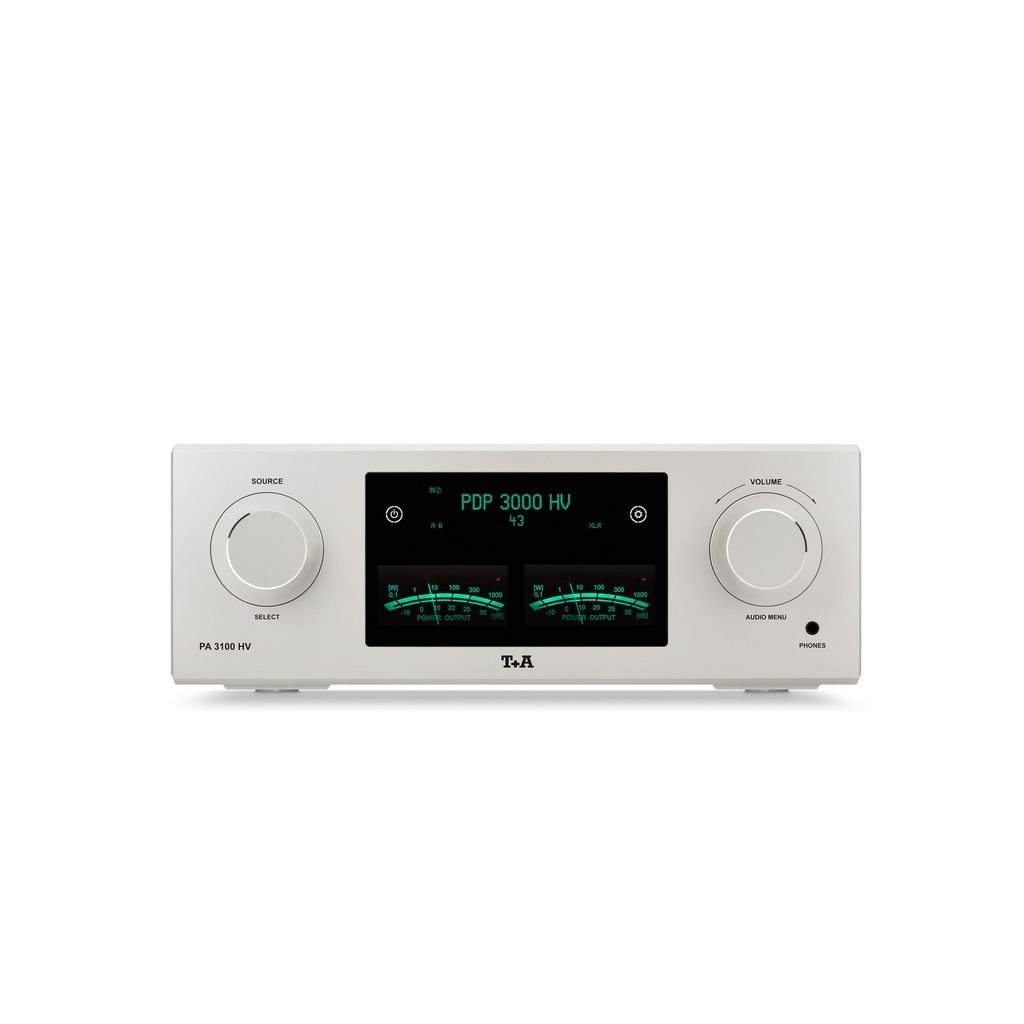

PA 3100 HV là sự phát triển thêm của PA 3000 HV và hầu hết các cụm phụ của nó đều giống hệt nhau. Sự khác biệt rõ ràng ngay lập tức là cặp đồng hồ VU ở bảng điều khiển phía trước, hiển thị công suất tạo ra trên mỗi kênh ở dạng logarit tính bằng Watts thành 4 Ohms. Một bản sửa đổi của phần tiền khuếch đại (khớp nối D.C.) đã mang lại một cải tiến bổ sung về chất lượng âm thanh.
Một bước phát triển nữa là phần nguồn điện tương tự được thiết kế lại và nguồn điện áp, tương tự như của A 3000 HV. Điều này giúp bạn có thể kết nối phần nguồn điện PS 3000 HV bổ sung để tăng thêm độ ổn định và hiệu suất của toàn bộ hệ thống cung cấp điện. Bộ phận bổ sung cung cấp thêm nguồn điện 1800 Watt, cho phép hệ thống điều khiển ngay cả những loa khó nhất mà không cần nỗ lực, để chúng có thể phát ra chất lượng âm thanh tốt nhất có thể.
Là một tùy chọn, PA 3000 HV và PA 3100 HV cũng có thể được trang bị với các mô-đun tiền khuếch đại phono Cao cấp có các cấu trúc liên kết mạch khác nhau để phù hợp với hệ thống MM hoặc MC. Cũng có thể cài đặt mô-đun bộ xử lý tín hiệu tương tự đã được phát triển cho P 3000 HV để cung cấp các chức năng âm lượng và âm lượng riêng biệt theo kênh.
Điện thoại điều khiển từ xa bằng tia hồng ngoại F3001 hoàn toàn bằng kim loại được cung cấp theo tiêu chuẩn.
Như với P 3000 HV, cấu trúc liên kết mạch dựa trên bộ khuếch đại cascode vi sai với các bóng bán dẫn J-FET âm thanh được chọn riêng và các giai đoạn xây dựng hoàn toàn rời rạc không có op-amps (bộ khuếch đại hoạt động). Hầu như không có phản hồi tiêu cực tổng thể được yêu cầu do sự sắp xếp mạch này và chất lượng của các thành phần được sử dụng. Điện áp hoạt động cao của công nghệ HV là chìa khóa của độ tuyến tính tuyệt vời kết hợp với dải động cực rộng: tín hiệu lên đến 60 Vss có thể được xử lý mà không bị biến dạng.
Trong dòng HV, các chức năng chuyển đổi và điều chỉnh tín hiệu được thực hiện bằng rơ le tiếp xúc vàng kín khí được bọc kín, hoàn toàn miễn nhiễm với các sự cố tiếp xúc do ăn mòn, bụi, v.v. và không bị ảnh hưởng lão hóa ngay cả sau nhiều năm hoạt động. Bộ tiền khuếch đại thậm chí còn sử dụng rơ le ổn định kép, không yêu cầu dòng điện cuộn cố định và điều này lần lượt loại bỏ bất kỳ hiệu ứng cảm ứng bất lợi nào đối với tín hiệu âm thanh.
Việc tích hợp trực tiếp các rơ le vào mạch giúp giảm thiểu các đường dẫn tín hiệu và cáp kết nối - như yêu cầu đối với chiết áp âm lượng thông thường - không còn cần thiết nữa. Bộ điều khiển âm lượng được lắp ráp từ các điện trở chính xác rời rạc và rơ le tiếp xúc vàng. Kết quả là khớp kênh hoàn toàn chính xác, không có hiện tượng méo và tiếng rít.
THÔNG SỐ KỸ THUẬT
Pre-amplifier stage
Frequency response + 0 / – 3 dB: 0,5 Hz –300 kHz
Signal / noise ratio: 105 / 110 dB
Total harmonic distortion: < 0,001%
Intermodulation: < 0,001 %
Channel separation: > 90 dB
Nominal input sensitivity High level (RCA): 7 x 250 mVeff ... 6 Veff / 20 kOhms
Nominal input sensitivity Balanced (XLR): 4 x 500 mVeff ... 12 Veff / 5 kOhms
Outputs
Headphones: 50 Ohms
1 x Recorder: 250 mVeff / 100 Ohms
PRE out RCA: nom 1 Veff, max 9,5 Veff / 50 Ohms
PRE out XLR: nom 1,45 Veff, max 19,6 Veff / 50 Ohms
Output stage
RMS output per channel into 8 Ohms: 300 Watts
RMS output per channel into 4 Ohms: 500 Watts
Peak output into 8 Ohms: 380 Watts
Peak output into 4 Ohms: 700 Watts
Power bandwith: 1 Hz – 150 kHz
Frequency response + 0 / – 3 dB: 0,5 Hz – 180 kHz
Slew rate: 60 V/µs
Damping factor: > 65
Signal / noise ratio: > 115 dB
Total harmonic distortion: < 0,03 %
Reservoir capacity: 120000 µF
Mains / Accessories / Dimensions
Mains: 110 V/60 Hz or 220/240 V/50 Hz
Standby: < 0,5 W
Remote control: F 3001
Features:
Trigger input +5 ... 20V for external switching-on
Input 4 can be configured in surround mode
(Surround pass-through)
connectivity for additional PS 3000 HV
LAN connector for home-automation systems
Optional Accessories: PS 3000 HV Power Supply | PH HV MM oder MC phono module | APM signal processor module | Power Three HD (Carbon) | Power Bar | Audio Quad (Carbon) | Speaker Hex (Carbon) HV-Individual finish (Individual colours on request)| IP control
Dimensions (H x W x D): 17 x 46 x 46 cm
Weight: 38 kg
Finishes
Case: silver laquer 47 or titanium laquer 64
Heat sink: black 42
Technical modifications reserved
