Nordost Odin 2 Digital Interconnect là dây tín hiệu số tham chiếu dành cho S/PDIF 75 Ohm và AES/EBU 110 Ohm, ứng dụng Dual Mono-Filament, TSC và đầu nối HOLO:PLUG®.
NORDOST · SUPREME REFERENCE
Odin 2
Reference Digital Interconnect · S/PDIF & AES/EBU
DUAL MONO-FILAMENT
75 OHM
HOLO:PLUG®
110 OHM
75
OHM
110
OHM
01
01
DIGITAL SIGNAL INTEGRITYTrở kháng chính xác,
tín hiệu nguyên vẹn.
Cáp tín hiệu kỹ thuật số đòi hỏi độ chính xác hoàn hảo và thiết kế vô cùng phức tạp, vì vậy nó luôn là thách thức ngoài tầm với của hầu hết các nhà sản xuất cáp âm thanh. Để có được kết quả tối ưu từ các hệ thống có độ phân giải cao tốt nhất, không chỉ cần đáp ứng các tiêu chuẩn truyền chính xác – chúng đòi hỏi mức đáp ứng vượt trội. Thông qua việc thực hiện các công nghệ tiên tiến nhất, độc quyền và áp dụng cách mạng kỹ thuật, Nordost đã đạt được điều đó. Cáp kỹ thuật số Odin 2 đảm bảo kết hợp trở kháng cần thiết cho các đầu dẫn S/PDIF và AES/EBU.

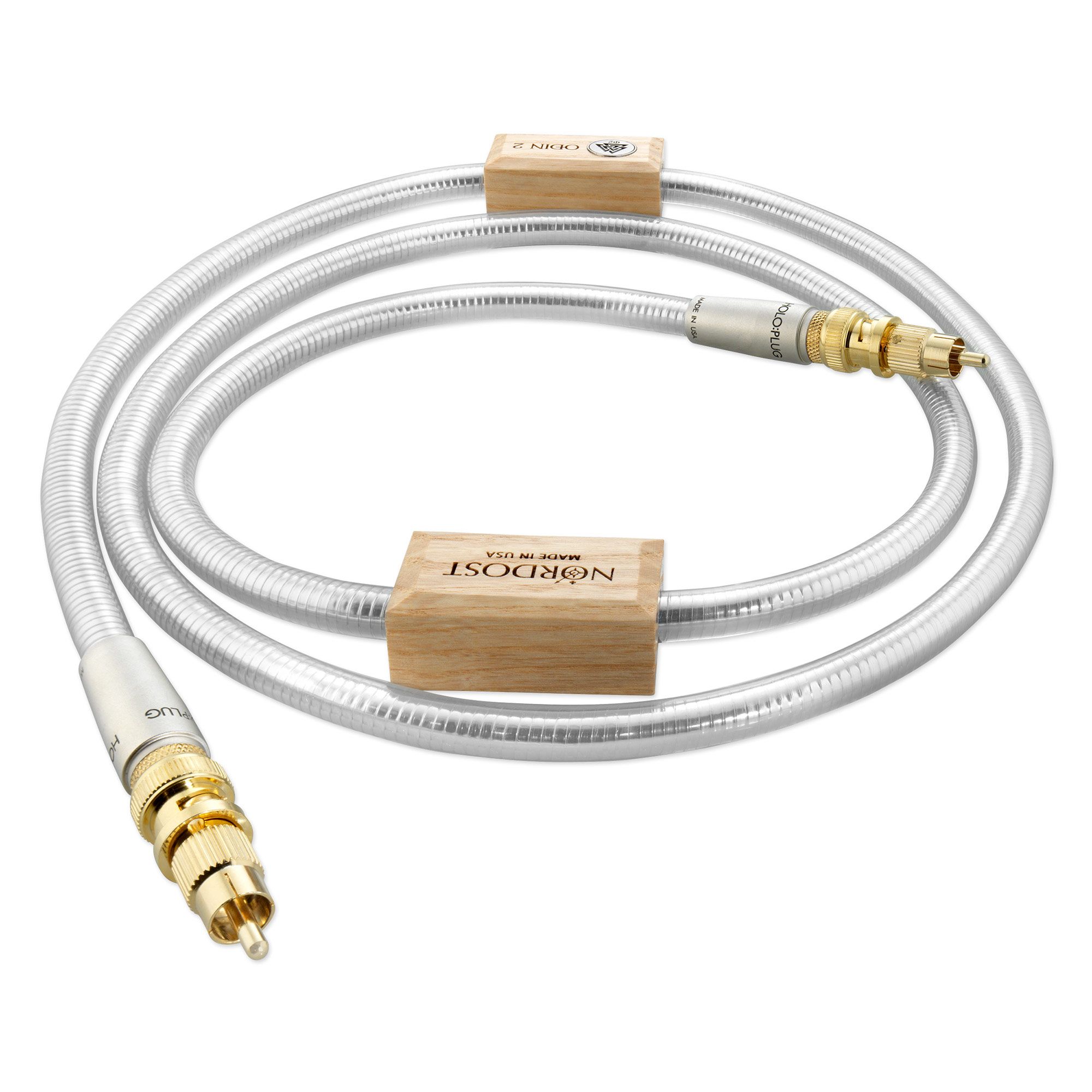

Cáp Odin 2 75 Ohm bao gồm một dây dẫn lõi đơn, đồng trục, mạ bạc, trong khi cáp kỹ thuật số Odin 2 110 Ohm cân bằng được chế tạo với hai dây dẫn mạ bạc đặt trong thiết kế hai trục. Cả hai đều sử dụng Dual Mono-Filament, mang lại hiệu suất điện môi vượt trội và khả năng giảm chấn cơ học. Công nghệ TSC tạo lớp chắn vững chắc trước EMI và RFI; toàn bộ kết nối được hoàn thiện bằng đầu nối HOLO:PLUG® do Nordost thiết kế và chế tạo.
75 OHM
S/PDIF IMPEDANCE
15.3 pF/ft
CAPACITANCE
90 %
VELOCITY OF PROPAGATION
02
02
DUAL MONO-FILAMENT · TSCKiểm soát thời gian,
bảo toàn dữ liệu.
Cấu trúc đồng trục được điều chỉnh cơ học về khoảng cách và chiều dài giúp duy trì đường truyền 75 Ohm ổn định, yếu tố đặc biệt quan trọng đối với xung nhịp và dữ liệu kỹ thuật số độ phân giải cao.
TSC tạo lớp chắn phủ toàn bộ, hạn chế EMI và RFI. Đầu nối HOLO:PLUG® BNC mạ vàng cùng bộ chuyển BNC sang RCA hoàn thiện đường truyền với độ chính xác cao.
75 OHM IMPEDANCE
100% TSC SHIELD
HOLO:PLUG® BNC
03
ODIN 2 · SPECIFICATIONSThông số kỹ thuật
ODIN 2 · 75 OHM SPECIFICATIONS MADE IN USA
Vật liệu cách nhiệt
High purity class 1.003 extruded Fluorinated Ethylene Propylene (FEP)
Cấu trúc
Mechanically tuned spacing, length and Dual Mono-Filament, TSC and co-axial design
Lõi cáp
1 x 14 AWG
Vật liệu lõi
Silver-plated 99.999999% solid core OFC
Điện dung
15.3pF/ft
Trở kháng
75 Ohm
Độ bao phủ tổng thể
100% Total coverage
Tốc độ truyền
90%
Đầu nối
HOLO:PLUG® gold-plated BNC; kèm bộ chuyển BNC sang RCA mạ vàng
NORDOST · ODIN 2 · SUPREME REFERENCE
