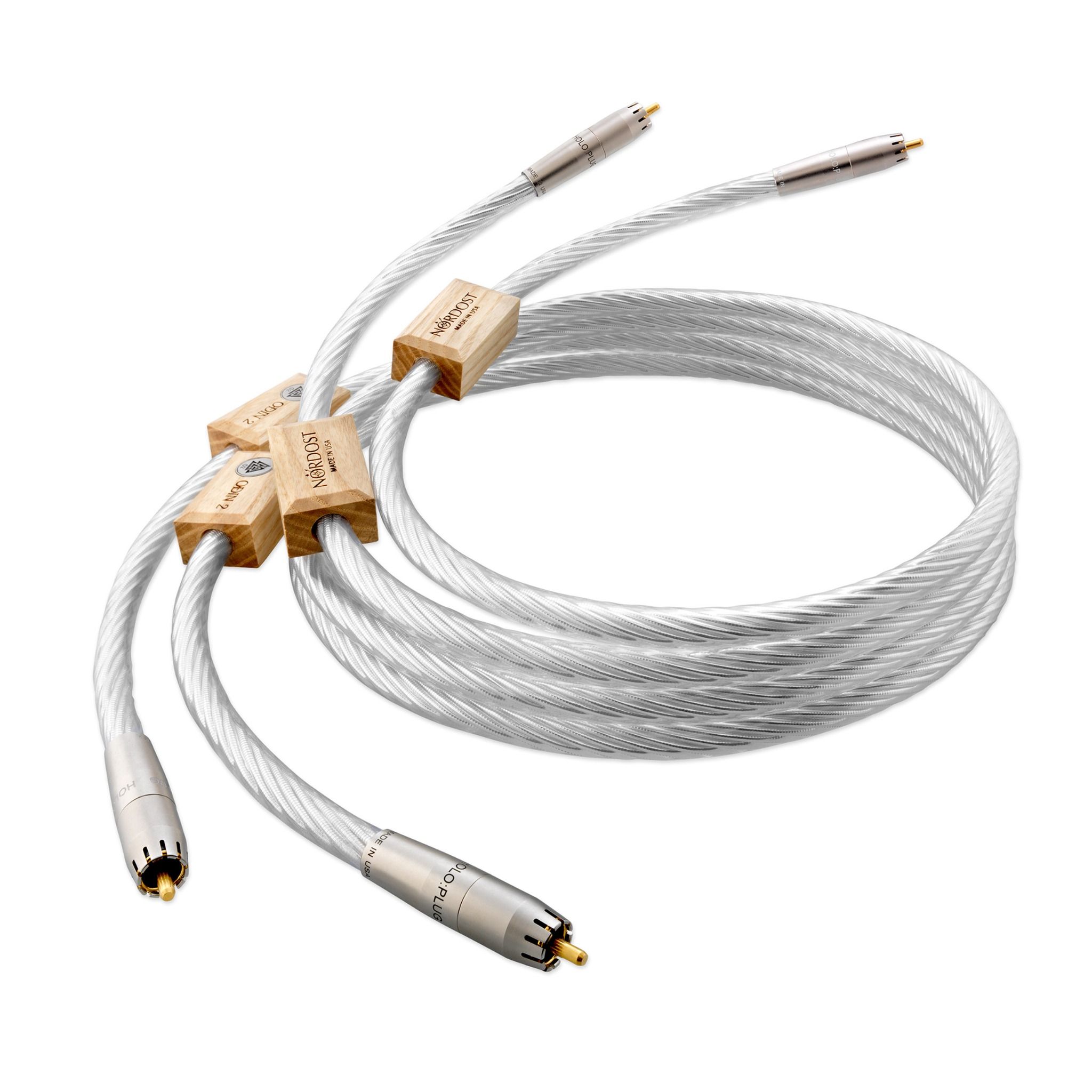

Nordost Odin 2 Analog Interconnect là dây tín hiệu analogue tham chiếu với tám dây dẫn OFC lõi rắn mạ bạc, Dual Mono-Filament, TSC và đầu nối WBT NextGen hoặc Furutech XLR.
NORDOST · SUPREME REFERENCE
Odin 2
Reference Analog Interconnect · DUAL MONO-FILAMENT · TSC
DUAL MONO-FILAMENT
8 × 23 AWG
TSC SHIELD
90% VELOCITY
8 × 23
AWG
90%
VELOCITY
01
01
REFERENCE ANALOG TRANSMISSIONNền âm tĩnh,
độ phân giải mở rộng.
Dây tín hiệu Odin sử dụng các bó lõi ống ứng dụng công nghệ TSC. Mỗi bó gồm các dây dẫn 23 AWG với lớp bạc 85 micron ép đùn trên đồng OFC 99.999999%, được bố trí chính xác theo hình xoắn quanh lõi trung tâm.
Tám dây dẫn cùng cặp dây bạc ép đùn ở lõi giữa tạo nên cấu trúc có độ nhất quán và độ chính xác hình học rất cao. Lớp che chắn hoàn chỉnh vẫn giữ được sự linh hoạt, giúp đường tín hiệu analogue đạt nền âm tĩnh, độ động và độ phân giải ở cấp tham chiếu.
8 × 23 AWG
SILVER-PLATED 8N OFC
19.0 pF/ft
CAPACITANCE
90 %
VELOCITY OF PROPAGATION
02
02
TSC TUBE GEOMETRY · LOW-MASS TERMINATIONĐúng trở kháng,
đúng chất âm.
Công nghệ TSC tạo lớp chắn hoàn chỉnh cho từng bó dây; hình học xoắn quanh lõi trung tâm duy trì độ đồng đều trên toàn chiều dài, giảm ảnh hưởng của nhiễu và cộng hưởng không mong muốn.
Đầu WBT NextGen RCA mạ bạc hoặc Furutech XLR mạ rhodium được chọn theo tiêu chuẩn Nordost. Thiết kế khối lượng thấp giúp giảm dòng điện xoáy và tạo giao diện trở kháng phù hợp với thiết bị ghép nối.
TSC SHIELD
LOW-MASS CONNECTOR
MECHANICALLY TUNED
03
ODIN 2 · SPECIFICATIONSThông số kỹ thuật
ODIN 2 · ANALOG INTERCONNECT MADE IN USA
Vật liệu cách nhiệt
High purity class 1.003 extruded Fluorinated Ethylene Propylene (FEP)
Cấu trúc
Mechanically tuned lay, length and Dual Mono-Filament, TSC design
Lõi cáp
8 x 23 AWG
Vật liệu lõi
Silver-plated 99.999999% solid core OFC
Điện dung
19.0pF/ft
Điện cảm
0.07μH/ft
Độ bao phủ tổng thể
100% individually shielded total coverage
Tốc độ truyền
90%
Đầu nối
WBT NextGen RCA mạ bạc hoặc Furutech XLR mạ rhodium
NORDOST · ODIN 2 · SUPREME REFERENCE
