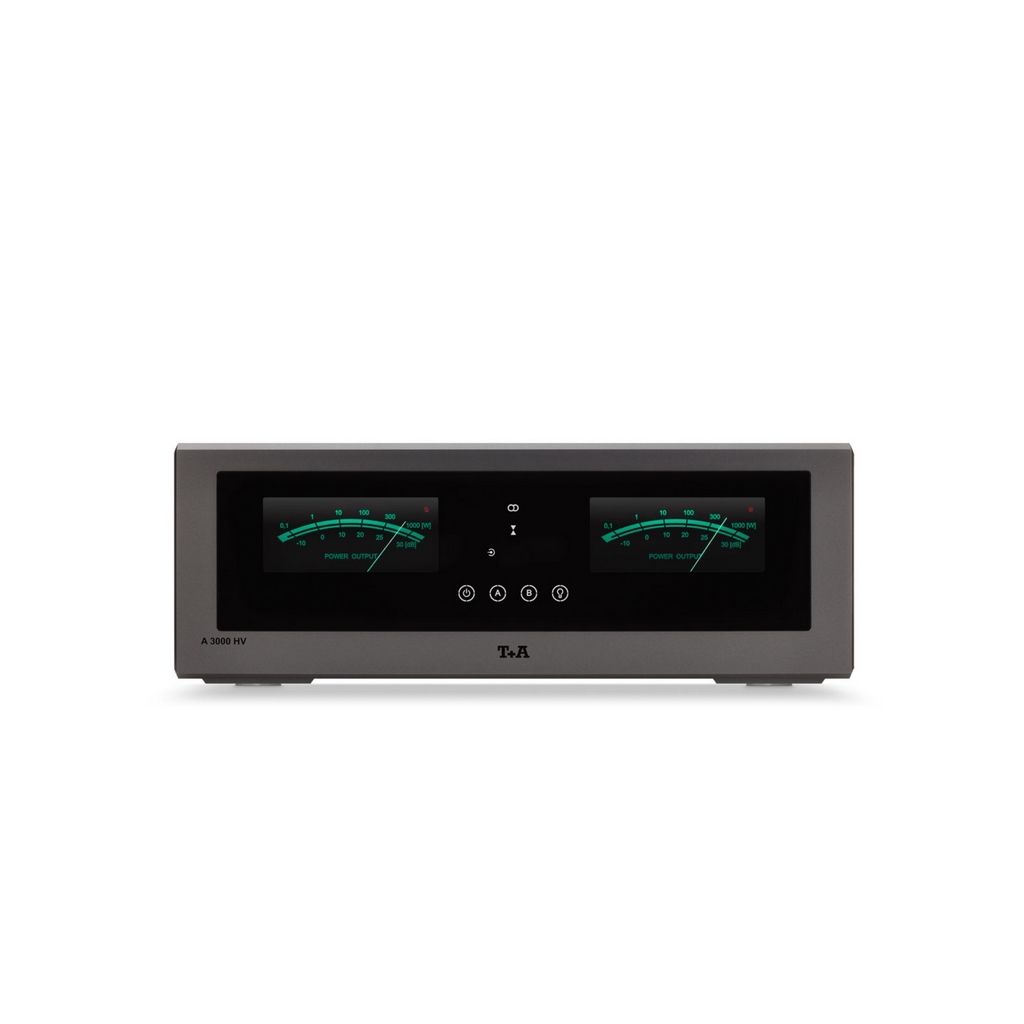

A 3000 HV là bộ khuếch đại công suất lý tưởng và bổ sung cho bộ tiền khuếch đại P 3000 HV. Nó được thiết kế như một bộ khuếch đại công suất âm thanh nổi, nhưng cũng có thể được cấu hình để hoạt động ở chế độ đơn âm, trong đó nó có khả năng cung cấp gấp đôi dòng điện và trong đó nó tăng gấp đôi chế độ Class-A thuần túy. Nhờ công nghệ HV, bộ khuếch đại này cung cấp các đặc tính âm thanh tuyệt vời cũng như công suất và hiệu suất đáng kinh ngạc: một tiêu chuẩn vượt trội ngay cả bởi các bộ khuếch đại đắt tiền hơn nhiều. Nguyên tắc tách hệ thống High-End thành bộ khuếch đại tiền và bộ khuếch đại công suất riêng biệt đã mang lại cho nhóm phát triển của chúng tôi cơ hội triển khai các thiết kế và công nghệ mạch tốt nhất có thể mà không phải tính đến các hạn chế về không gian và trường hợp. Điều này áp dụng cho cả các thành phần điện tử và thiết kế cơ học của vỏ máy, vì - nếu mục đích là đạt được âm thanh tốt nhất có thể - các yêu cầu của bộ tiền khuếch đại về cơ bản khác với bộ khuếch đại công suất: bộ tiền khuếch đại xử lý tín hiệu tương đối nhỏ và điều cốt yếu khía cạnh của thiết kế của họ là tránh gây ra và can thiệp khác; Mặt khác, bộ khuếch đại công suất phải đối phó với các tín hiệu tương đối lớn và sự ổn định của nguồn điện, khả năng phân phối hiện tại và hiệu suất độc lập với tải quan trọng hơn nhiều.
Toàn bộ mạch nguồn điện tử với các công đoạn đầu ra và nguồn điện chính được đặt trong ngăn được che chắn riêng ở mặt dưới của máy. Bức tường ngăn giữa phần trên và phần dưới dày 10 mm và - tất nhiên - cũng được làm bằng nhôm. Mạch khuếch đại điện áp và khuếch đại dòng điện được đặt trên các bảng mạch riêng biệt trong các phần vỏ riêng biệt, nhằm ngăn chặn sự tương tác lẫn nhau. Sự tinh tế của thiết kế không dừng lại ở đó, vì chúng tôi thậm chí đã cung cấp sự ngăn cách bằng điện giữa hai loại. Nhờ triết lý thiết kế kiên cố này, hoàn toàn không có phản hồi của dòng loa vào các tầng khuếch đại điện áp và hoàn toàn không bị ảnh hưởng bởi các hiệu ứng tải loa.
Bộ khuếch đại điện áp là bộ khuếch đại cascode vi sai ghép chéo cực kỳ tuyến tính, băng tần rộng, tiếp theo là tầng tín hiệu lớn Class A một đầu cung cấp chất lượng âm thanh tuyệt vời.
Giai đoạn khuếch đại hiện tại hoàn toàn đối xứng (giai đoạn đầu ra) được trang bị trình điều khiển MOSFET và bóng bán dẫn đầu ra hai cực “theo dõi nhiệt” mới nhất; sự kết hợp này mang lại hình ảnh âm thanh audiophile rất hài hòa kết hợp với khả năng phân phối dòng điện cực lớn. Các bóng bán dẫn ở giai đoạn đầu ra có các điốt theo dõi nhiệt độ tích hợp mà chúng tôi sử dụng để duy trì các bóng bán dẫn nguồn ở điểm hoạt động ổn định tuyệt đối, bất kể nhiệt độ, cho phép chúng tôi kiểm soát hành vi méo của mạch một cách hoàn hảo, bất kể tải tạm thời. Bằng cách duy trì sự đối xứng hoàn toàn trong cách sắp xếp của tất cả các dây dẫn ở các tầng đầu ra, dây loa và nguồn điện chính, chúng tôi đã thành công trong việc cung cấp khả năng bù hoàn toàn cho tất cả các dòng tín hiệu. Kết quả thực là thiếu hoàn toàn từ trường lạc và không có phản hồi điện từ vào các giai đoạn đầu vào.
Công suất khổng lồ của bộ khuếch đại công suất yêu cầu các thiết bị đầu cuối loa đặc biệt chất lượng cao, ổn định; chúng được gia công từ đồng thau nguyên chất rắn chắc và được mạ rhodium trên mọi bề mặt. Rhodium là vật liệu tiếp xúc hoàn hảo: dẫn điện như bạc, bền như bạch kim, chống ăn mòn như vàng (và tiếc là đắt như cả ba chất này lại với nhau).
Đối với các yêu cầu chính xác nhất, còn tồn tại một lựa chọn khác để cải thiện chất lượng của nguồn điện áp và dòng điện: đây là đơn vị nguồn điện phụ PS 3000 HV.
THÔNG SỐ KỸ THUẬT
Output stage - All measurements at 120 / 240 V mains voltage
RMS output per channel stereo mode:
into 8 Ohms - into 4 Ohms
300 Watts - 500 Watts
Peak output per channel stereo mode:
into 8 Ohms - into 4 Ohms
380 Watts - 700 Watts
RMS output Mono mode:
into 8 Ohms - into 4 Ohms
380 Watts - 650 Watts
Peak output Mono mode:
into 8 Ohms - into 4 Ohms
430 Watts- 800 Watts
Power bandwith: 1 Hz – 150 kHz
Frequency response + 0 / – 3 dB: 0,5 Hz – 180 kHz
Slew rate: 60 V/μs
Damping factor: > 65
Signal / noise ratio: > 115 dB
Total harmonic distortion: < 0,03 %
Reservoir capacity: 120000 μF
Mains / Accessories / Dimensions
Mains: 110-120 V/60 Hz oder 220-240 V/50 Hz / 1500 W
Standby: < 0,5 W
Features: Trigger input +5 ... 20V for external switching-on
Optional Accessories: PS 3000 HV Power Supply | Power Three HD (Carbon) | Power Bar | Audio Quad (Carbon) | Speaker Hex (Carbon) HV-Individual finish (Individual colours on request)| IP control
Dimensions (H x W x D): 17 x 46 x 46 cm
Weight: 38 kg
Finishes:
Case: silver laquer 47 or titanium laquer 64,
heat sink: black 42
Technical modifi cations reserved
