PS 3000 HV là bộ nguồn bổ sung được phát triển đặc biệt cho bộ khuếch đại công suất A 3000 HV và bộ khuếch đại tích hợp PA 3100 HV. Cả hai đều cung cấp công suất hơn 500 Watts thành 4 Ohms và ở mức chất lượng và hiệu suất âm thanh cao như vậy mà chỉ cần tăng công suất đầu ra - và kèm theo đó là điện áp - không tạo ra sự cải thiện đáng kể nào về âm thanh. Công việc nghiên cứu và phát triển của chúng tôi trong các bộ khuếch đại hiệu suất cao - bao gồm M10 và S10 - và sự phát triển của triết lý thiết kế HV bắt nguồn từ công trình này, đã cho thấy rõ ràng và rõ ràng rằng sự ổn định của điện áp và dòng điện được cung cấp bởi một bộ nguồn là có tầm quan trọng lớn và thậm chí rất quan trọng đối với chất lượng âm thanh của bộ khuếch đại công suất. Từ điều này, chúng tôi đã rút ra kết luận hợp lý duy nhất và phát triển một nguồn cung cấp điện bên ngoài bổ sung.
Nguyên tắc rất khéo léo và hoạt động theo cách sau: nếu PS 3000 HV được kết nối với A 3000 HV hoặc PA 3100 HV bằng PowerLink đặc biệt với đầu nối dòng cao M 23, thì nguồn nội bộ của A 3000 HV hoặc PA 3100 HV nguồn cung cấp được sử dụng để cung cấp năng lượng cho các giai đoạn đầu vào và bộ khuếch đại cao áp; Công suất thấp hơn nhiều được yêu cầu cho phần này của hệ thống, và do đó, nhiễu được tạo ra trong bản thân A 3000 HV hoặc PA 3100 HV thấp hơn nhiều. PS 3000 HV bên ngoài cung cấp năng lượng cho các giai đoạn đầu ra, tức là nó chịu trách nhiệm về dòng điện cao theo yêu cầu của các giai đoạn đầu ra điện. Với đầu ra 1200 VA, PS 3000 HV về cơ bản mạnh hơn đáng kể so với đơn vị nguồn của chính A 3000 HV hoặc PA 3100 HV, và cũng có thể tăng gấp đôi dung tích bình chứa. Kết quả ròng là sự cải thiện đáng kể về khả năng phân phối hiện tại và tính ổn định của toàn bộ hệ thống.
Ưu điểm lớn của cách sắp xếp này về chất lượng âm thanh là A 3000 HV được cách ly hiệu quả khỏi dòng tải và nhiễu do nguồn điện gây ra có thể gây ảnh hưởng xấu đến chất lượng âm thanh.
PS 3000 HV được điều khiển hoàn toàn bởi bộ khuếch đại A 3000 HV / PA 3100 HV thông qua bus HLink và kết nối PowerLink. Đối với mỗi A 3000 HV, cần có một PS 3000 HV nếu bạn muốn cải thiện nguồn điện.
Trái tim của PS 3000 HV là một máy biến áp 1200 VA được bao bọc cẩn thận và đặt trong một vòng nhôm. Vật liệu hợp chất cách điện hoàn toàn bão hòa các cuộn dây và liên kết chúng với nhau, do đó loại bỏ mọi rủi ro chuyển động cơ học trong dây quấn! Máy biến áp được bao bọc được che chắn hiệu quả và được vặn vào tấm đế dày 10 mm với bộ hấp thụ cộng hưởng hai chiều như một biện pháp khử khớp nối cơ học.
Sự sắp xếp cực kỳ tinh vi này được sử dụng trong tất cả các máy dòng HV, và ngăn chặn hiệu quả bất kỳ dấu hiệu ồn ào khó chịu nào của máy biến áp mặc dù mức công suất rất lớn.
Công suất khổng lồ của máy biến áp yêu cầu mức dung tích bình chứa tương ứng: 24 tụ điện 100 V hiệu suất cao với độ cảm ứng thấp cung cấp 240.000 µF dung tích bình chứa. Điện trở và độ cảm ứng bên trong được giảm thêm bằng cách đấu dây song song, kết quả là bộ nguồn có thể cung cấp một lượng lớn năng lượng lên đến 1200 Joule mà hầu như không có thời gian trễ, ngay cả khi cần phải đối phó với tín hiệu cực nhanh.
Để đảm bảo rằng tất cả các cầu chì trong gia đình không bị vấp ngay lập tức khi hệ thống được bật, tất cả các thiết bị HV đều được trang bị chức năng Khởi động mềm: bộ xử lý điều khiển giới hạn dòng điện bật nguồn ban đầu và chỉ cho phép máy tăng dần !

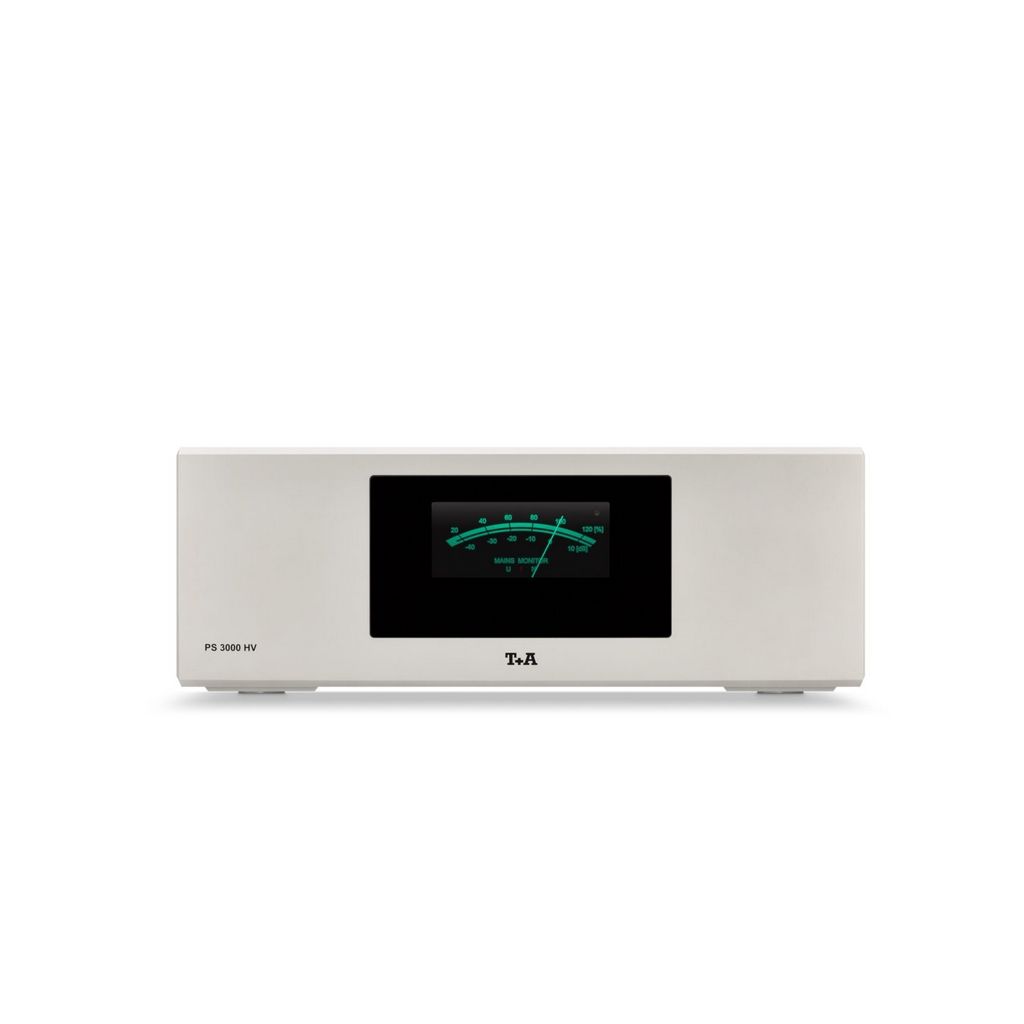

Đồng hồ VU lớn có thể được thiết lập để hiển thị các mục thông tin khác nhau như điện áp cung cấp điện hoặc dòng điện được phân phối.
THÔNG SỐ KỸ THUẬT
Power Supply
Reservoir capacity: 240000 μF
Mains / Accessories / Dimensions
Mains: 110-120 V/60 Hz or 220-240 V/50 Hz / 1800 W
Standby: < 0,5 W
Optional Accessories: Power Three HD (Carbon) | Power Bar | HV-Individual finish (Individual colours on request)| IP control
Dimensions (H x W x D): 17 x 46 x 46 cm
Weight: 38 kg
Finishes:
Case: silver laquer 47 or titanium laquer 64
Heat sink: black 42
Technical modifications reserved
